产品简介

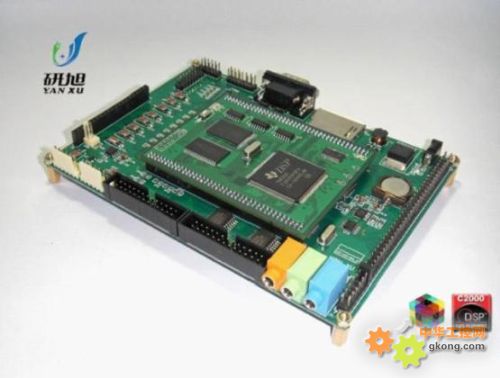

YXDSP—F28335开发板 是南京研旭电气科技有限公司针对高校、研究所和中小企业小批量设计的需求而 研发的。该
开发板可以满足基于所有F28335开发时的所有应用。YXDSP— F28335开发套件功能强大，代码丰富，方便使用。在国
内，我们的产品已经成为众多的国家级科研院所、大学、国家重点实验室 、电力、通讯、工业、医疗类公司指定的开发工
具。
TMS320F28335型数字信号处理器TI公 司的一款TMS320C28X系列浮点DSP控制器。与以往的定点DSP相比，该器
件的精度高，成本低，功耗小，性能高，外设集成度高，数据以及程序存 储量大，A/D转换更精确快速等。
TMS320F28335具有150MHz的高速处理能力，具备32位 浮点处理单元，6个DMA通道支持ADC、McBSP和EMIF ，有多
达18路的PWM输出，其中有6路为TI特有的更高精度的PWM输出(HRPWM)，12 位16通道ADC。得益于其浮点运算单元，
用户可快速编写控制算法而无需在处理小数操作上耗费过多的时间和精力 ，从而简化软件开发，缩短开发周期，降低开发
成本。

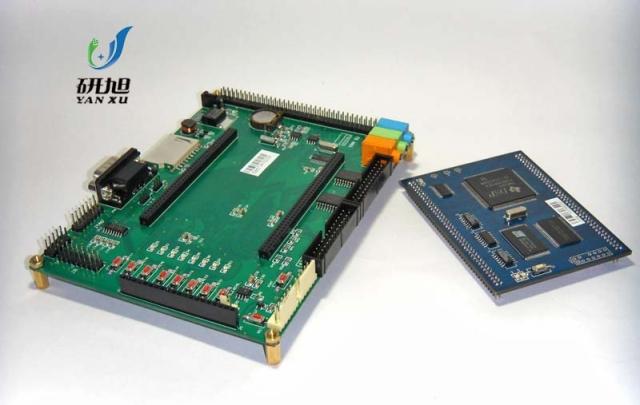

有两种颜色核心板可供选择
采用六层核心板与底板的分拆 形式，在听取广大DSP工程师意见的基础上，以保证DSP能稳定独立运行、外设资源充
分扩展为原则，优化结构设计，注重EMC处理，无论在设计还是在工艺上 ，均用心完成。YXDSP—F28335为您提供了丰
富的二次开发接口，能够为您的设计节约成本和时间。
F2833X在保持150MHz时钟速率不变的情况下 ，新型F2833X浮点控制器与TI前代领先数字信号控制器相比，性能平均
提高50%。与作用相当的32位定点技术相比，快速傅立叶转换（FFT）等复 杂计算算法采用新技术后性能提升了一倍之
多。
核心板
六层板的工 艺确保着上乘的质量——是您代工、OEM的最佳选择。
独具匠心的全接口引出的核心板设计，免除您 自己制版设计的烦恼。
丰富的例程让您方便上手，进入DSP高端研发领 域。
最小系统版，可独立运行。

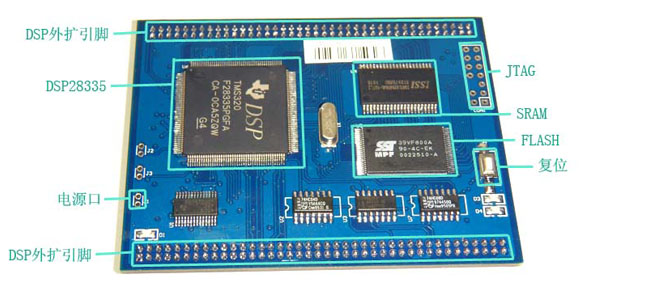

核心板资源
六层板设计，关注EMC，信号稳定可靠。
高性能的32位浮点中央处理器TMS320F28335。
时钟频率150MHz，时钟周期6.67ns
低功耗设计，核心电压1.9V，I/0 口电压 3.3V。
片内：RAM 34K×16位，Flash 256K×16位。
外扩：RAM 256K×16位，FLASH 512K×16位。
兼容+3.3v与+5V电源接口。
最小系统版，2*80引脚接口，便于二次 开发。
附带20个代码测试例程。
多接口设计，适用于电机控制，电力设备控制 及工业控制等。
片上存储器
SRAM 3 4K×16位 FLASH 256K×16位
BOOT ROM 8K×16 位 OPT ROM 2 K×16位
其中FLASH、OPT ROM受口令保护 ，可以保护用户程序。
片上外设
18路PWM，6路HRPWM（高精度），2通道QEP，6 通道CAP,
16通道12位ADC，3通道SCI，2通道MCBSP，2通 道CAN，
1通道SPI,1通道I2C。
底板资源
JTAG接口： DSP仿真器连接接口，可进行在线仿真和烧写程序。
SCI接口：两路232接口，可以与上位机进行串 行通信。
PWM接口：18PWM（其中6路高精度HPWM），方便 电机控制。
CAP接口：6路CAP捕捉口（和6路正交编码脉冲 引脚公用）。
USB接口：1路高速HOST USB2.0接口，可以外挂移动硬盘实现海量存储。
以太网：1路以太网接口，可以与计算机或HUB 连接，进行通信。
LCD：液晶LCD显示接口。（支持串口和并口） 。
CAN：1路CAN2.0接口，用于CAN总线组网。
DAC输出口：4路DAC输出接口，12位精度，输出 电压范围：-10V—+10V。
ADC输入接口：16路AD输入接口，12位精度，输 入电压范围：0—3V。
音频接口：3路Aduio接口，提供录音、播音功 能
电机控制接口：两组电机控制接口，每组可以 控制一台3相电机。
DSP外扩接口：20位地址线和16位数据线及其他 。
电源接口：本板的供电电源为5V。
控制接口引脚全经过驱动芯片，驱动能力强。
8个发光二极管，可用于调试程序和监测等。
一个X1226实时时钟和2KB的I2C EEPROM。
手动复位按钮，方便用户复位操作。
DSP芯片和电源芯片
TMS320F28335 DSP具有 150MHz的高速处理能力，具备32位浮点处理单元，6个DMA通道支持ADC、McBSP和
EMIF，有多达18路的PWM输出，其中有6路为TI特有的更高精度的PWM输出 (HRPWM)，12位16通道ADC。与前代DSC
相比，平均性能提升50%，并与定点C28x控制器软件兼容，从而简化软件 开发，缩短开发周期，降低开发成本。
鉴于TMS320F28335是浮点型DSP 、功耗大的特点，选用TPS767D301非线性电 源芯片，其优点就是功率大，驱动负
载能力强。5V电压输入，3.3V和1.9V同时产生。3.3V供给IO、1.9V供给核 。

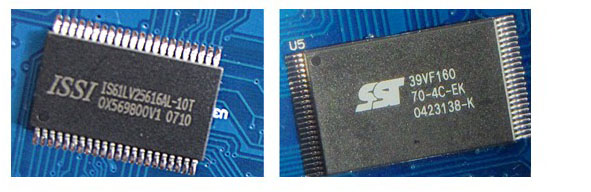

SRAM芯片和FLASH芯片
SRAM： DSP片外扩展 256K * 16位 (基本配置) 最大可扩展到 512K * 16
FLASH：DSP片外外扩 1M* 16位 (基本配置) 最大可扩展到 1M * 16位

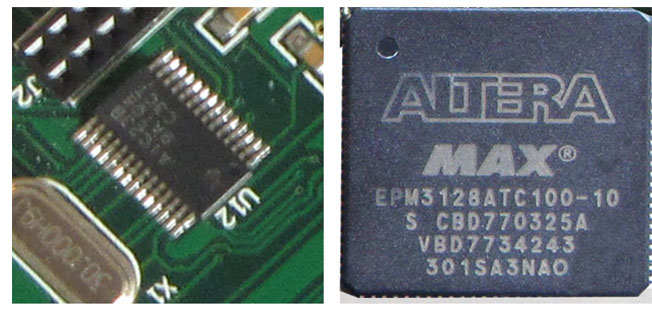

音频编解码器及CPLD芯片
MAX3128A 系列是Altera 公司99年推出的3.3v低价格EEPOM工艺 PLD，是满足大批量，成本敏感性应用的非易失性
和即用性CPLD理想的解决方案，是ALTERA 公司销量最大的产品，属于主流器件。MAX 3128A 器件支持在 系统可编程能
力（ISP），能够轻松地实现现场重配置。每个MAX 3128A 宏 单元都可以独立地配置成顺序或组合逻辑操作。
音频编解码器：TLV320AIC23是TI公司推出的一款高性能立体声音频编解码器，内置耳机输出放大器，支 持mic和line in二
选一的输入方式。输入和输出都具有可编程的增益调节功能。TLV320AIC23的模／数转换器(ADC)和数，模转换器(DAC)
集成在芯片内部．采用先进的Σ一△过采样技术．可以在8kHz至96kHz的 采样率下提供16bit、20bit、24bit和32bit的采样
数据。ADC和DAC的输出信噪比分别可达90dB和100dB。同时。TLV320AIC23还具有很低的功 耗(回放模式为23mW。节
电模式为15μw)。上述优点使得TLV320AIC23成为一款非常理想的音频编 解码器，与TI的DSP系列相配合更是相得益彰。
话筒接口(MIC)：提供麦克风偏压，通 常是 3/4AVDD。
耳机接口(PHONE)：AIC23内部包含耳 机驱动放大电路，可以直接驱动16Ω或32Ω耳机而不需要外部驱动。
音频输入(LINEIN)：有音频LINEIN输 入口，其输入电平满足CD播放器输出的2Vrms
DB9串口、SD卡及DSP JTAG接口
SD接口：一路SD卡接口，可读写SD存 储卡。

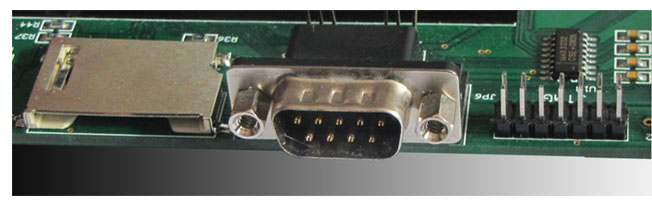

底板上面有3个UART口，SCIA、SCIB和 SCIC。YXDSP—F28335上有一个DB9接口，它通过跳帧共用了SCIB和
SCIC。用户可以根据需要改变跳帧来选择SCIB或SCIC。
JTAG仿真器接口：28335EVM—I板上有 一个十四芯、间距为10mil的双排插针JP1，它是一个JTAG仿真器标准接口，
通过此接口可以对F28335进行硬件仿真调试。
实验例程
GPIO-LED测试 GPIO-Setup实验
TIMER0定时测试 TIMER1定时测试
TIMER2定时测试 SD卡实验
ADC片内中断实验 ADC-SEQ试验
浮点运算试验 AIC23音频测试
McBSP——SPI环路试验 McBSP中断试验
McBSPDMA试验 CAN测试
39VF800外扩FLASH测试 ExInt外部中断测试
EXRAM外部SRAM测试 DMARAM试验
RTC实时时钟测试 外扩EEPROM读写测试
看门狗试验 SCI串口B测试
SCI串口C测试 PWM测试
PWM—AQ实验 PWM—TIMER—INT实验
PWM—CAP联合实验 PWM_DEADBAND实验
PWM—EQEP实验 HRPWM实验
HRPWM_SFO实验 CAP测试
CAP—APWM实验 QEP—FREQCAL实验
QEP—POS—SPEED实验 SPI实验
SPI_LOOKBACK_INT实验 LCD12864图形显示测试
键盘按键实验 步进电机驱动实验
直流电机驱动实验
研旭DSP开发板综合测试软件使用说明
为了广大新手在首次接触到研旭DSP开 发板能够方便简单快捷的熟悉和判断开发板的好坏，研旭公司开发出研旭DSP
开发板综合调试平台，方便大家的首次测试和熟悉DSP开发板。
研旭DSP开发板综合调试平台分为两部 分，第一部分是基于windows平台的上位机软件，第二部分是DSP开发板上的
下位机软件（在出厂时已经将程序烧到开发板当中），综合调试平台可以 实现开发板各个功能模块的调试。
研旭DSP开发板综合测试软件调试步骤
第一步：用交叉串口线连接PC机到开发板上，图
第二步：将开发板连接到电源适配器，图

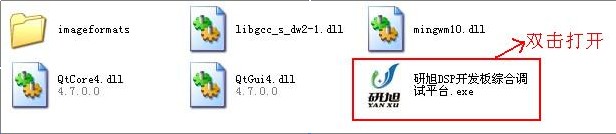

第三步：双击研旭DSP开发板综合调试软件打开，就可以依次进行测试了 。
研旭DSP开发板综合测试软件使用说明

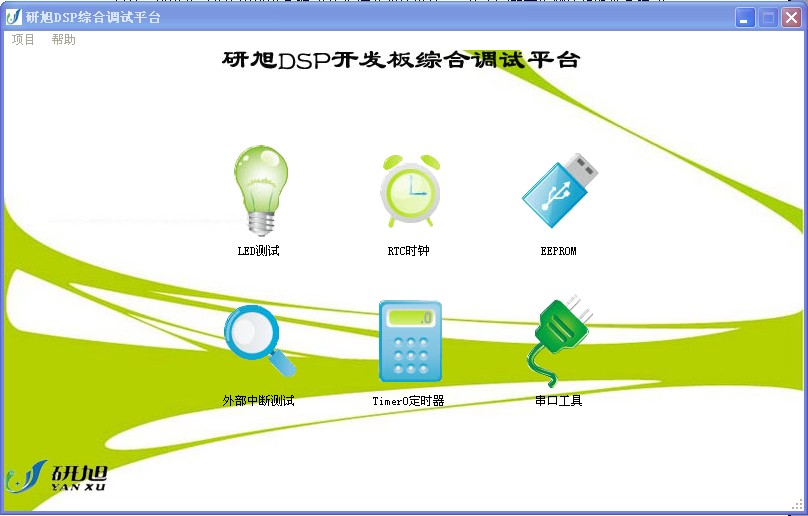

经过上面的三步，我们可以看到研旭 DSP开发板综合测试平台的主界面：
这个界面有6个按钮，分别为 LED测试、RTC时钟测试、EEPROM测试、外部 中断测试、Timer0定时器测试以及
串口工具。分别单击不同的按 钮就可以实现不同的功能。
LED测试

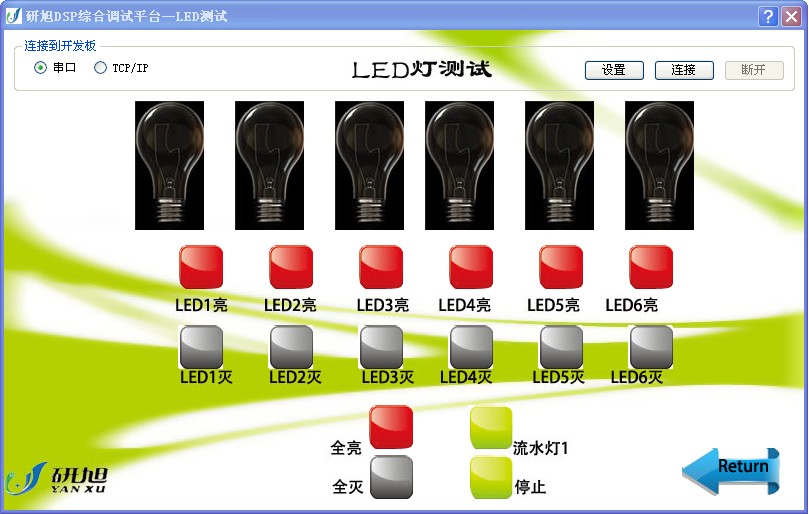

1.单击LED测试按钮，进入LED测试界 面，如下图所示
2.连接方式参数设置(暂不支持TCP/IP 连接设置)
3. 我们可以看到连接到开发板方式选择和设 置，如下图所示，我们可以通过串口和TCP/IP方式来连接到开发板（V1.0
版本暂不支持TCP/IP方式连接 ）。设置按钮可以对连接的参数进行设置，例如串口号，波特率，停止位等等。
选择串口连接，单击设置按钮，进入串口设置界面，
在这里可以设置串口连接的参数，一 般我们采用默认的方式，因为DSP开发板默认的波特率：9600，数据位：8位，
校验位：无，停止位：1。单击确定完成串口设置，返回LED测试界面。
功能测试
在连接到开发板之后就可以进行功能 测试了，LED测试功能按钮如下图所示，可以进行单独控制各个LED亮灭，也可
以进行简单的流水灯控制。
RTC实时时钟测试

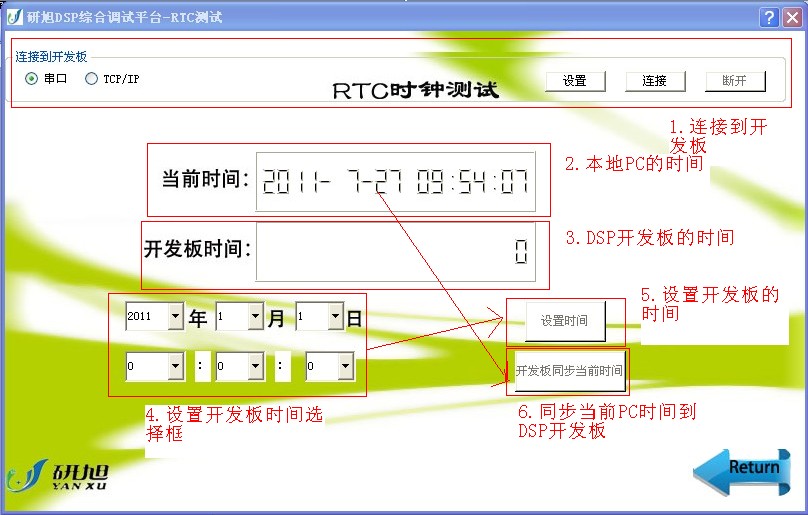

点击RTC时钟按钮，进入实时时钟测试界面，选 择连接方式和设置连接参数，步骤同上。
当前时间是现实当前PC的时间
当连接成功后，开发板时间就会显示DSP上的时 间
设置开发板时间选择框是设置开发板的时间设 置框，可以在上面进行时间的修改，修改你想要的时间
开发板同步当前时间，这个功能按键可以将DSP 开发板同步到当前的PC时间。

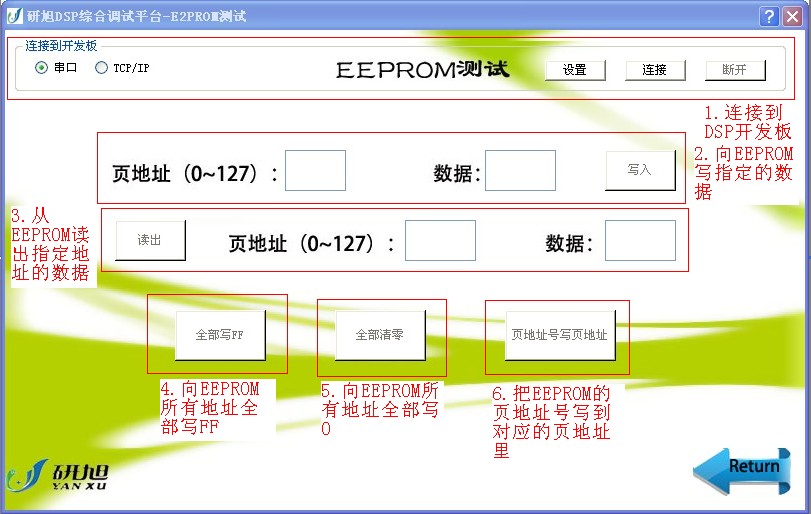

EEPROM测试
在主界面点击EEPROM按钮进入到EEPROM测试界 面，首先选择连接方式和连接参数设置同LED步骤相同；
向EEPROM指定的页地址写指定的数据；
从EEPROM指定的页地址读出数据并显示；
EEPROM所有的存储单元全部置FF；
EEPROM素有的存储单元全部置0；
把EEPROM每个页地址号写入到相应的页地址单 元中。

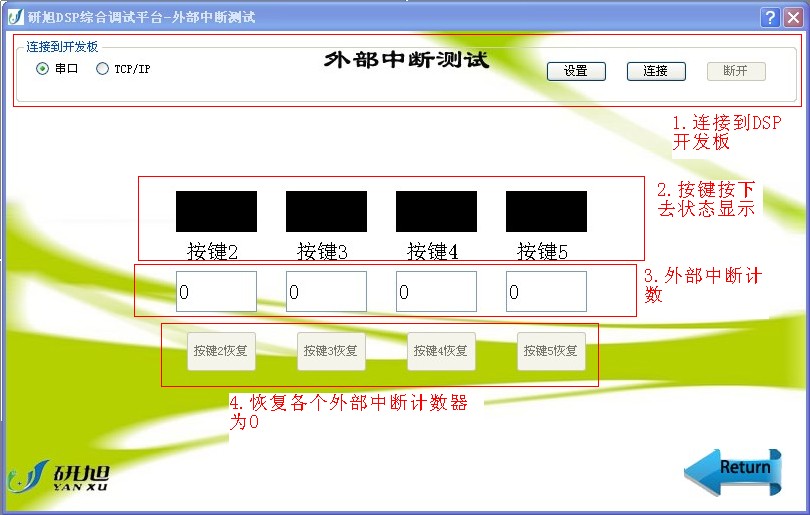

外部中断测试
在主界面点击外部中断测试按钮进入外部中断 测试界面，首先根据前面介绍的方法进行设置连接方式和参数进行连接；
当有外部中断按键按下，相应的标签会在黑红 间来回切换；
外部中断计数器，每当相应的中断触发中断， 相应的计数器就会加1；
清零各个计数器。

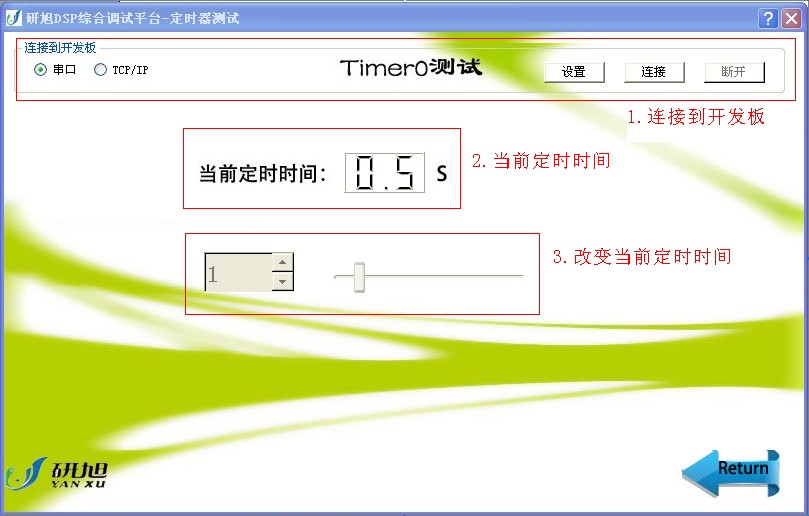

Timer0定时器测试
同LED连接步骤，选定合适的连接方式和连接参 数；
当前定时时间，当前定时时间就是DSP的timer0 的定时时长；
设置DSP的timer0的定时时长，左右拉动滑块来 改变当前的定时时长。

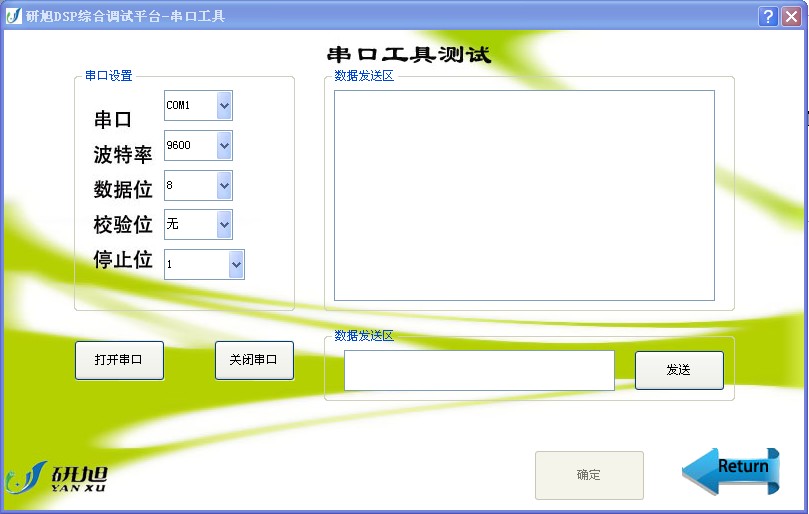

串口工具
串口工具可以对DSP开发板的串口进行调试。
研旭DSP开发板通信协议
LED通信协议
LED1 亮：$LED1Oxxxxxxxxx#LED1 灭： $LED1Cxxxxxxxxx#
LED2 亮：$LED2Oxxxxxxxxx#LED2 灭： $LED2Cxxxxxxxxx#
LED3 亮：$LED3Oxxxxxxxxx#LED3 灭： $LED3Cxxxxxxxxx#
LED4 亮：$LED4Oxxxxxxxxx#LED4 灭： $LED4Cxxxxxxxxx#
LED5 亮：$LED5Oxxxxxxxxx#LED5 灭： $LED5Cxxxxxxxxx#
LED6 亮：$LED6Oxxxxxxxxx#LED6 灭： $LED6Cxxxxxxxxx#
LED7 亮：$LED7Oxxxxxxxxx#LED7 灭： $LED7Cxxxxxxxxx#
LED8 亮：$LED8Oxxxxxxxxx#LED8 灭： $LED8Cxxxxxxxxx#
定时器
$TIM×*xxxxxxxxx# ×表示功能待定，*表示定时时间，0—9变换，*乘以0.5s得到定时时间，若为0，则默认0.5s，不给命令定时器 没有动作
$TIMP1xxxxxxxxx#
读/写EEPROM
$E2P@***{{{xxxx# @：如果是读地址，为R，如果是写地址，位W
***：为三个字符读/写地址
{{{：如果是写操作，这三个字符为数据
比如：$E2PR012088xxxx#
操作RTC
$RTCxxxxxxxxxxx# 16个字符作为启动RTC模块的命令，启动后DSP将不断读时间，并用SCI发送
$RS302210150611# 在启动RTC后，此命令为向DSP写时间数据
这条命令写的时间为2011-06-15，10：22:30，
$RD302210150611# DSP发送时间格式
外部中断操作
PC向DSP发送指令： $INTxxxxxxxxxxx#，DSP进入外部输入中断模式，每有一个按键按下，DSP向PC返回一条指令： $INTSPxxxxxxxxx#，S表示按键，P为具体数值，表哪一个按键按下。
仿真器
凡是购买YXDSP—F28335A至尊套餐的 用户，同时会配置我公司自主研发的XDS510仿真器一个，方便用户开发。

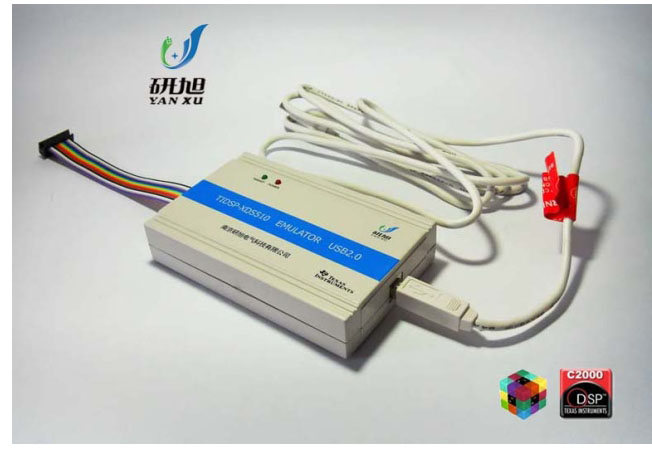

YXDSP—XDS510 USB2.0仿真器是研旭精心打造的TI DSP 仿真器。
支持TI CSS最新版
支持TI几乎全系列DSP芯片的硬件仿真，包括 TMS320C2000、C5000全系列芯片以及C6000、C3X 及OMAP等部分芯
片。
设计考虑周全，克服了目标板掉电后造成的死 机等问题。
附件清单
YXDSP—F28335核心板
YXDSP—F28335实用板底板
YXDSP—XDS510仿真器（只含套餐）
进口USB链接线（只含套餐）
YXDSP—F28335B光盘
附赠光盘
5V电源适配器
串口线
跳线
螺柱
质保卡
选购配件
USB移动U盘 2G ; 需另加45元
高保真耳机 & nbsp; &n bsp; 需另加25元
12864中文字库LCD液晶屏 需另加 65元
USB—BLASTER（CPLD仿真器） 需另加60元
包装盒
关于LCD
LCD采用的是12864液晶屏，3.3V供 电，带中文字库。
LCD不包含在板子的价格内，需要另加65元。
LCD的Datasheet在开发板配套光盘的LCD资料文 件夹内，为2张JPG图片。
实用板与至尊板的区别
资源方面：至尊版和实用版采用的核心板是相 同的。至尊底板较实用底板外扩资源比较丰富。主要包括高精度DA转
换、USB2.0接口、以太网以及管脚驱动电路等等。其中高精度DA是比较突 出的一部分，包含了隔离电源、基准电压以及
4路12位DA芯片。
EMC方面：至尊版是四层板，实用版是两层板。 EMC方面，至尊底板要优良一些，且已经经过了EMC验证。
性价比方面：实用版的性价比较高，且 在不需要DA、以太网及USB等资源的情况下，其他功能与至尊版一致。
应用方面：至尊版多应用于对参 数、对精度要求较高的环境中，实用版多用于教学、实践的实验中。
尺寸大小
核心板尺寸——86mm*66mm
至尊版尺寸——160mm*100mm
实用版尺寸——150mm*110mm
关于发票
因淘宝商品不含税，所以需要发票的顾客朋友 们请联系店主或客服，布一下发票税点的款项。
本公司所开发票均为南京市工商业统一正规发 票，其中分为普票和增值税专用发票。
普票收取货款总金额的6%，增值税专用发票（ 可抵扣17%的增值税）收取货款总金额的15%。
补税点后请留下您的开票信息，特别是针对需 要开增值税的朋友，开票信息需要比较完整。
关于售后
从本店发货日期起的7天内（包括发票日），质 量出现问题可享受包退换服务！
本店商品保修期位十二个月（时间算法同上） ，保修期内出现故障免费维修，来回邮费买家和卖家各半。
易损易耗品及CPU主芯片等元器件不在保修范围 内（如液晶屏，DSP芯片，AD,DA芯片等），可免费维修，收取器件
成本费。
本公司对售出产品实行终身维修制，超过保修 期需酌情收取零配件及维修费用，邮费由买家全部承担。
售后技术服务
在官方论坛注册账号，在论坛中的售后技术服 务区发帖提问。注意：论坛设置了新手发言的最短时间，为1个小时。
（论坛地址：http://www.armdsp.net/bbs）
在论坛上下载或向客服人员索要《研旭售后反 馈表》并填写内容，发送给客服人员。推荐与客服人员联系，由客服人
员帮忙填写《研旭售后反馈表》。
《研旭售后反馈表》填写完毕后可通过以下形式发送给客服人员。
旺旺客服，ID号为： zhangyingying，bkjtiancai。
QQ客服，QQ号为： 634951397，,49118447,568528812。
邮箱，地址为：njyanxu@vip.qq.com；634951387@qq.com； bkj_prince@yahoo.com.cn
上传到论坛中。
大家可以根据自己的情况选择以下几种方式来提问，我们在收到问题后， 会在24小时内给予答复并反馈。必要时，技术人
员会采用网络工具或电话的方式来为大家解决问题，以保证您的问题能快 速明确的得到解决。
