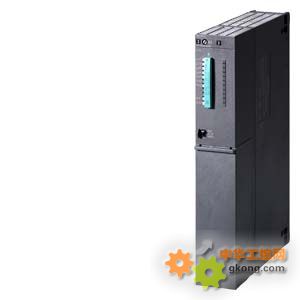

SIMATIC S7-400，CPU 417-4 中央处理单元，带： 30 MB 工作内存， （15 MB代码；15 MB数据） 1个接口 MPI 12 MBIT/S， ，2个接口 PROFIBUS DP， 3./4. IF IFM模块，可插拔

一般信息
硬件产品状态	04
固件版本	V5.3
附带程序包的
工程系统	从附带硬件更新的 STEP7 V5.3 SP2 起
RUN 模式下的 CiR 配置
CiR 同步时间，基本负载	60 ms
CiR 同步时间，每个 E/A 从站的时间	7 µs
电源电压
DC 24 V	否; 通过系统电压进行电压供给
输入电流
来自 CPU，最大值	400 型毫不相干（300 型非常明显）
来自背板总线 DC 5 V，典型值	1.5 A
来自背板总线 DC 5 V，最大值	1.8 A
来自背板总线 DC 24 V，最大值	600 mA; 每个 DP 接口 150 mA
来自 DC 5 V 接口，最大值	90 mA; 在每个 DP 接口处
功率损失
功率损失，典型值	7.5 W
功率损失，最大值	8 W
[nicht versorgt: TAK_ABX692_001_000]
缓冲器电池
电池操作	不相关
缓冲器电流，典型值	225 µA; （至 40 °C）
缓冲器电流，最大值	750 µA
缓冲器时间，最大值	参见组件数据参考手册，第 3.3 章
CPU 上的外部缓冲器电压供电	DC 5 至 15 V
CPU 上的外部缓冲器电压供电	DC 5 至 15 V
存储器
工作存储器
集成	30 Mbyte
集成（用于程序）	15 Mbyte
集成（用于数据）	15 Mbyte
可扩展	否
装载存储器
可扩展 FEPROM	是; 附带存储卡（闪存）
可扩展 FEPROM，最大值	64 Mbyte
集成 RAM，最大值	1 Mbyte
可扩展 RAM	是; 附带存储卡 (RAM)
可扩展 RAM，最大值	64 Mbyte
缓冲
存在	是
带电池	是; 所有数据
不带电池	否
CPU-处理时间
对于位运算，典型值	18 ns
对于词运算，典型值	18 ns
对于定点计算，典型值	18 ns
对于浮点计算，典型值	54 ns
CPU-组件
DB
数量，最大值	16000; 数字条：1 至 16000
容量，最大值	64 kbyte
FB
数量，最大值	8000; 数字条：0 至 7999
容量，最大值	64 kbyte
FC
数量，最大值	8000; 数字条：0 至 7999
容量，最大值	64 kbyte
OB
数量，最大值	参见操作列表
容量，最大值	64 kbyte
可用循环 OB 数量	1; OB 1
时间报警 OB 数量	8; OB 10-17
延迟报警 OB 数量	4; OB 20-23
唤醒警告 OB 数量	9; OB 30-38（最小可设置循环时间 = 500µs）
过程报警 OB 数量	8; OB 40-47
DPV1 报警 OB 的数量	3; OB 55-57
等时模式 Ob 数量	4; OB 61-64
多值计算 OB 数量	1; OB 60
后台 OB 数量	1; OB 90
启动 OB 数量	3; OB 100-102
异步错误 OB 数量	9; OB 80-88
同步错误 OB 数量	2; OB 121、122
嵌套深度
每个优先等级	24
错误 OB 中的附加等级	2
计数器、定时器及其剩磁
S7 计数器
数量	2048
剩磁
可调整	是
下限	0
上限	2047
已预设	Z 0 至 Z 7
计数范围
下限	0
上限	999
IEC 计数器
存在	是
类型	SFB
数量	不限制（只通过 RAM 进行限制）
S7 时间
数量	2048
剩磁
可调整	是
下限	0
上限	2047
已预设	无时间剩余
时间范围
下限	10 ms
上限	9990 s
IEC 计时器
存在	是
类型	SFB
数量	不限制（只通过 RAM 进行限制）
数据范围及其剩磁
可保留数据范围，全部	整个工作和装载存储器（附带缓冲电池）
标记
数量，最大值	16 kbyte; 标记范围的大小
存在剩磁	是
预设剩磁	MB 0 至 MB 15
定时标记数量	8; （在 1 个标记字节中）
数据组件
数量，最大值	16000; 数字条：1 至 16000
容量，最大值	64 kbyte
本地数据
可调整，最大值	64 kbyte
已预设	32 kbyte
地址范围
外设地址范围
输入端	16 kbyte
输出端	16 kbyte
分布式
MPI/DP 接口，输入端	2 kbyte
MPI/DP 接口，输出端	2 kbyte
DP 接口，输入端	8 kbyte
DP 接口，输出端	8 kbyte
过程映像
输入端，可调整	16 kbyte
输出端，可调整	16 kbyte
输入端，已预设	1024 byte
输出端，已预设	1024 byte
一致性数据，最大值	244 byte
在过程映像中持续存取数据	是
分量过程映像
分量过程映像数量，最大值	15
数字通道
输入端	131072
输出端	131072
输入端，其中集中式	131072
输出端，其中集中式	131072
模拟通道
输入端	8192
输出端	8192
输入端，其中集中式	8192
输出端，其中集中式	8192
硬件扩展
扩展设备，最大值	21
可连接的 OP	63
多值计算	是; 最多 4
接口模块
插拔式 IM 数量（总计），最大值	6
插拔式 IM 460 数量，最大值	6
插拔式 IM 463 数量，最大值	4; IM 463-2
DP 主站数量
集成	2
通过 IM 467	4
关于 CP	10; CP 443-5 Extended
允许 IM + CP 混合模式	否; IM 467 不能与扩展型 CP 443-5 和 CP443-1 EX4x、EX20、GX20（在PNIO模式中）一起使用
关于接口模块	2
插拔式 S5 组件数量（通过中央设备中的适配器箱），最大值	6
IO 控制器数量
集成	0
关于 CP	4; 无 CP443-1 EX40 和 CP443-1 EX 41/EX20/GX20 混合运行，中央设备中最大值为4
可运行的 FM 和 CP 数量（建议）
FM	通过插槽数量和连接数量进行限制
CP，点对点	CP 440：通过插槽数量进行限制；CP 441： 通过连接数量进行限制
PROFIBUS 和 Ethernet CP	14; 其中最大值 10 CP 或 IM 作为 DP 主站，最多 4 个 PN 控制器
时间
时钟
硬件时钟（实时时钟）	是
可缓冲和同步	是
分辨率	1 ms
每日偏差（缓存），最大值	1.7 s; 断开电源
每日偏差（不缓存），最大值	8.6 s; 接通电源时
运行时间计数器
数量	16
数字/数字条	0 至 15
值域	SFC 2.3 和 4：0 至 32767 小时（SFC 101）：0 至 2 的 31 次方 - 1 小时
间隔尺寸	1 小时
保留	是
时间同步
提供支持	是
在 MPI 上，主站	是
在 MPI 上，从站	是
在 DP 上，主站	是
在 DP 上，从站	是
在 AS 中，主站	是
在 AS 中，从站	是
在以太网上通过 NTP	否; 关于 CP
在 IF 964 DP 上	是
通过以下方式同步系统中的时间差
MPI，最大值	200 ms
数字输出
集成通道 (DO)	0
模拟输入
集成通道 (AI)	0
接口
接口	1x MPI/PROFIBUS DP，1x PROFIBUS DP，2x PROFIBUS DP（可选插入式）
USB 接口数量	0
并行接口数量	0
20 mA 接口数量 (TTY)	0
RS 232 接口数量	0
RS 422 接口数量	0
其他接口数量	0
1. 接口
接口类型	集成
物理组成	RS 485/PROFIBUS + MPI
电位隔离	是
接口处的电源供应（15 至 30 V DC），最大值	150 mA
连接源数量	MPI： 44，DP： 32
功能性
MPI	是
DP 主站	是
DP 从站	是
MPI
连接数量	44; 在支路上安装一个诊断中继器，支路上的连接源数量减 1
传输速率，最大值	12 Mbit/s
服务
PG/OP 通讯	是
路由	是
全球数据通讯	是
S7 基础通讯	是
S7 通讯	是
S7 通讯，作为客户机	是
S7 通讯，作为服务器	是
DP 主站
连接数量，最大值	32; 在支路上安装一个诊断中继器，支路上的连接源数量减 1
传输速率，最大值	12 Mbit/s
DP 从站数量，最大值	32
服务
PG/OP 通讯	是
路由	是
全球数据通讯	否
S7 基础通讯	是
S7 通讯	是
S7 通讯，作为客户机	是
S7 通讯，作为服务器	是
等距离支持	是
等时模式	是
SYNC/FREEZE	是
激活/禁用 DP 从站	是
直接数据交换（横向连接）	是
DPV1	是
地址范围
输入端，最大值	2 kbyte
输出端，最大值	2 kbyte
每个 DP 从站的有效数据
每个 DP 从站的有效数据，最大值	244 byte
输入端，最大值	244 byte
输出端，最大值	244 byte
插槽数，最大值	244
每个插槽，最大值	128 byte
DP 从站
连接数量	32
GSD 文件	http://support.automation.siemens.com/WW/view/de/113652
传输速率，最大值	12 Mbit/s
自动波特率搜索	否
地址范围，最大值	32; 虚拟插槽
每个地址范围的有效数据，最大值	32 byte
每个地址范围的有效数据，一致性，最大值	32 byte
服务
PG/OP 通讯	是; 在主动接口中
路由	是; 在主动接口中
S7 路由	是; 在主动接口中
全球数据通讯	否
S7 基础通讯	否
S7 通讯	是
S7 通讯，作为客户机	是
S7 通讯，作为服务器	是
直接数据交换（横向连接）	否
DPV1	否
传输存储器
输入端	244 byte
输出端	244 byte
2. 接口
接口类型	集成
物理组成	RS 485 / PROFIBUS
电位隔离	是
接口处的电源供应（15 至 30 V DC），最大值	150 mA
连接源数量	32
功能性
DP 主站	是
DP 从站	是
DP 主站
连接数量，最大值	32
传输速率，最大值	12 Mbit/s
DP 从站数量，最大值	125
服务
PG/OP 通讯	是
路由	是
全球数据通讯	否
S7 基础通讯	是
S7 通讯	是
S7 通讯，作为客户机	是
S7 通讯，作为服务器	是
等距离支持	是
等时模式	是
SYNC/FREEZE	是
激活/禁用 DP 从站	是
直接数据交换（横向连接）	是
DPV1	是
地址范围
输入端，最大值	8 kbyte
输出端，最大值	8 kbyte
每个 DP 从站的有效数据
每个 DP 从站的有效数据，最大值	244 byte
输入端，最大值	244 byte
输出端，最大值	244 byte
插槽数，最大值	244
每个插槽，最大值	128 byte
DP 从站
连接数量	32
GSD 文件	http://support.automation.siemens.com/WW/view/de/113652
传输速率，最大值	12 Mbit/s
地址范围，最大值	32
每个地址范围的有效数据，最大值	32 byte
每个地址范围的有效数据，一致性，最大值	32 byte
服务
路由	是
传输存储器
输入端	244 byte
输出端	244 byte
3. 接口
接口类型	插拔式接口模块 (IF)，技术数据如第 2 接口
插拔式接口模块	IF 964-DP (MLFB: 6ES7964-2AA04-0AB0)
物理组成	RS 485 / PROFIBUS
电位隔离	是
接口处的电源供应（15 至 30 V DC），最大值	150 mA
传输速率的自动计算	否
连接源数量	32
功能性
MPI	否
DP 主站	是
DP 从站	是
DP 主站
连接数量，最大值	32
传输速率，最大值	12 Mbit/s
传输速率，最小值	9.6 kbit/s
DP 从站数量，最大值	125
服务
PG/OP 通讯	是
路由	是; S7 路由
全球数据通讯	否
S7 基础通讯	否
S7 通讯	是
S7 通讯，作为客户机	是
S7 通讯，作为服务器	是
等距离支持	是
等时模式	是
SYNC/FREEZE	是
激活/禁用 DP 从站	是
直接数据交换（横向连接）	是
DPV0	是
DPV1	是
地址范围
输入端，最大值	8 kbyte
输出端，最大值	8 kbyte
每个 DP 从站的有效数据
每个 DP 从站的有效数据，最大值	244 byte
输入端，最大值	244 byte
输出端，最大值	244 byte
插槽数，最大值	244
每个插槽，最大值	128 byte
DP 从站
连接数量	32
GSD 文件	http://support.automation.siemens.com/WW/view/de/113652
传输速率，最大值	12 Mbit/s
自动波特率搜索	否
地址范围，最大值	32
每个地址范围的有效数据，最大值	32 byte
每个地址范围的有效数据，一致性，最大值	32 byte
服务
PG/OP 通讯	是
路由	是; 在主动接口中
S7 路由	是; 在主动接口中
全球数据通讯	否
S7 基础通讯	否
S7 通讯	是
S7 通讯，作为客户机	是
S7 通讯，作为服务器	是
直接数据交换（横向连接）	否
DPV1	否
传输存储器
输入端	244 byte
输出端	244 byte
4. 接口
接口类型	插拔式接口模块 (IF)，技术数据如第 2 接口
插拔式接口模块	IF 964-DP (MLFB: 6ES7964-2AA04-0AB0)
等时模式
节拍同步运行（应用程序至端口同步）	是; 仅在 PROFIBUS 处
带等时模式的 DP 主站数量	4
每个时钟同步从站的有效数据，最大值	244 byte
等距离	是
最短时钟脉冲	1 ms; 0.5 ms 未使用 SFC 126、127
最长时钟脉冲	32 ms
通讯功能
PG/OP 通讯	是
无消息处理的可连接 OP 数量	63
有消息处理的可连接 OP 数量	63; 在使用报警_S 和报警_D 时
数据集路由	是
全球数据通讯
提供支持	是
GD 圈数量，最大值	16
GD 包数量，发送器，最大值	16
GD 包数量，接收器，最大值	32
GD 包大小，最大值	54 byte
GD 包大小（一致性），最大值	1 个变量
S7 基础通讯
提供支持	是
每个任务的有效数据，最大值	76 byte
每个任务的有效数据（一致性），最大值	1 个变量
S7 通讯
提供支持	是
作为服务器	是
作为客户端	是
每个任务的有效数据，最大值	64 kbyte
每个任务的有效数据（一致性），最大值	462 byte; 1 个变量
S5 兼容通讯
提供支持	是; 关于 FC AG_SEND 和 AG_RECV，最大关于 10 CP 443-1 或 443-5
每个任务的有效数据，最大值	8 kbyte
每个任务的有效数据（一致性），最大值	240 byte
每个 CPU 同时完成的 AG-SEND/AG-RECV 任务数量，最大值	64/64
标准通讯 (FMS)
提供支持	是; 通过 CP 和可装载 FB
开放式 IE 通讯
ISO-on-TCP (RFC1006)	通过 CP 443-1 和可装载 FB
数据长度，最大值	1452 字节关于 CP 443-1 Adv.
网络服务器
提供支持	否
连接数量
全部	64
可应用于 PG 通讯
为 PG 通讯预留	1
可调整用于 PG 通讯，最大值	0
可用于 OP 通讯
为 OP 通讯预留	1
可调整用于 OP 通讯，最大值	0
可应用于 S7 基本通讯
为 S7 Basis 通讯预留	0
可调整用于 S7 基本通讯，最大值	0
可应用于 S7 通讯
预留用于 S7 通讯	0
可调整的 S7 通讯，最大值	0
可用于路由
预留用于路由	0
可调整路由，最大值	0
S7 消息功能
消息功能的可注册站点数量，最大值	63; 最多 63个，附带报警_S和报警_D（OP's）；最多12个，附带报警_8和报警_P（例如WinCC）
与符号相关的消息	是
SCAN 方法	是
与组件相关的消息	是
过程诊断消息	是
同时间活动的报警 S 组件，最大值	1000; 同事激活报警 S/SQ 组件或报警 D/DQ 组件
报警 8 组件	是
报警 8 和 S7 通讯组件的实例数量，最大值	10000
预设，最大值	1200
传导技术消息	是
可同时注册的档案 (SFB 37 AR_SEND) 数量	64
消息数量
总计，最大值	1024
在 100 ms 光栅中，最大值	128
在 500 ms 光栅中，最大值	512
在 1000 ms 光栅中，最大值	1024
附加值数量
在 100 ms 光栅时，最大值	1
在 500、1000 ms 光栅时，最大值	10
调试功能测试
组件状态	是; 最多同时 2 个
各个步骤	是
停止点数量	4
状态/控制
变量状态/控制	是; 最多 16 个变量表
变量	输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器
变量数量，最大值	70; 状态/控制
强制
强制	是
强制，变量	输入端、输出端、标记、外围设备输入端、外围设备输出端
变量数量，最大值	512
诊断缓冲器
存在	是
条目数量，最大值	3200
可调整	是
已预设	120
EMV
依据 EN 55 011 标准抑制无线电干扰辐射
极限值等级 A 适用于工业领域中的应用	是
极限值等级 B 适用于居民区中的应用	否
组态
组态软件
STEP 7	是
编程
操作备用装置	参见操作列表
箝位层	7
在过程映像中持续存取数据	是
编程语言
KOP	是
FUP	是
AWL	是
SCL	是
CFC	是
GRAPH	是
HiGraph®	是
系统功能 (SFC)	参见操作列表
同时间活动的 SFC 数量
DPSYC_FR	2
D_ACT_DP	8
RD_REC	8
WR_REC	8
WR_PARM	8
PARM_MOD	1
WR_DPARM	2
DPNRM_DG	8
RDSYSST	8
DP_TOPOL	1
系统功能组件 (SFB)	参见操作列表
同时间活动的 SFB 数量
RD_REC	8
WR_REC	8
技术保护
用户程序保护/密码保护	是
尺寸
宽度	50 mm
高度	290 mm
深度	219 mm
所需插槽	2
重量
重量，约	0.9 kg
