6ES7 412-1XJ05-0AB0 |
6ES7 412-2XJ05-0AB0 |
6ES7 412-2EK06-0AB0 |
|
订货号： |

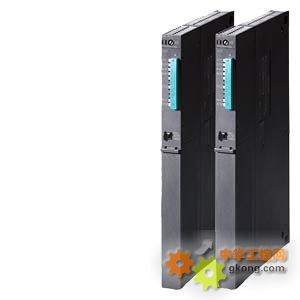

CPU 412-1 |
CPU 412-2 |
CPU 412-2 PN |
|
一般信息 |
|
|
|
|
硬件产品型号 |
03 |
03 |
01 |
|
固件型号 |
V5.3 |
V5.3 |
V6.0 |
|
工程组态 |
|
|
|
|
|
STEP 7 V5.3 SP2 或更高，带硬件更新 |
STEP 7 V5.3 SP2 或更高，带硬件更新 |
STEP7 V5.5 或更高版本/iMap V3.0 + iMap STEP7 Add-on V3.0 SP5 或更高版本 |
|
CiR - 在 RUN 模式下组态 |
|
|
|
|
CiR 同步时间，基本负载 |
100 ms |
100 ms |
100 ms |
概述：
满足中等控制规模的低成本解决方案
适用于中等性能范围的小型和中型系统
应用面积：
CPU 412-1满足中等控制规模的低成本解决方案。 可用于具有少量I/O配置的较小型系统中。 具有组合的MPI/DP接口，可在PROFIBUS DP网络中运行。
CPU 412-2 适用于中等性能范围的应用，它具有两个PROFIBUS DP主站系统。
CPU 412-1 和 CPU 412-2 的特点:
- 功能强大的处理器：
CPU 对每个二进制指令的执行时间可短到 0.75 µs。
- CPU 412-1:288 KB RAM (其中，程序和数据各使用 144 KB);
CPU 412-2:512 KB RAM (其中，程序和数据各使用 256 KB);
快速 RAM 用于执行部分用户程序
- 灵活扩展：
最高 65536 个数字量以及 4096 个模拟量输入/输出。
- MPI多点接口：
通过 MPI，可将最多 32 个站连成简单网络，数据传输速率高达 12 Mbit/s。CPU 可与通讯总线（C 总线）和 MPI 的站之间建立最多 16 个连接。
- 模式选择开关：
波动开关设计。
- 诊断缓冲区：
最后的120个故障和中断事件保存在一个环形缓冲器中，用于进行诊断。可以对输入数目进行设定。
- 实时时钟：
日期和时间附加在 CPU 的诊断消息后面。
- 存储卡：
用于扩展内置的装载存储器。存储在装载存储器中的信息包括S7-400参数数据以及程序，因此需要2倍的存储空间。其结果是：
- 内置装载存储器的容量显著提高，因此，基本上不需要存储器卡。
CPU 412-2 还具有：
- PROFIBUS-DP 接口和组合的MPI/DP 接口：
通过 PROFIBUS DP 主站接口，可以实现分布式自动化组态，从而提高了速度，便于使用。对用户来说,分布式I/O单元可作为一个集中式单元来处理(相同的组态、编址和编程).
- 组合式配置：
SIMATIC S5和SIMATIC S7可以作为PROFIBUS主站符合EN 50 170规范。
功能：
- 块保护：
通过密码来防止非法访问用户程序
- 集成的 HMI 服务:
用户只需为HMI设备定义数据源和目的地。 这些数据通过系统周期地以及自动地进行传输。
- 集成的通讯功能：
- PG/OP 通讯
- 全局数据通讯
- S7 标准通讯
- S7 通讯
可编程属性
STEP 7 工具“Hardware Configuration”可用于对 S7-400（含 CPU）的性能和响应进行参数化，例如：
- 多点MPI接口：
- 定义节点地址
- 启动/循环行为
- 最大循环时间和通讯负荷的规定
- 地址分配：
I/O 模块的编址
- 保持区域：
定义保持性位存储器、计数器、定时器和时钟存储器。
- 过程映像、局部数据的大小
- 诊断缓存区的长度
- 保护级：
设置访问程序和数据的权限
- 系统诊断：
确定诊断信息的处理方法和范围
- 实时中断:
设定周期
显示功能与信息功能
- 状态和故障指示灯：
LED 指示内部和外部故障和运行模式（如 RUN、STOP、重启、测试功能等）
- 测试功能：
编程器可用于显示程序执行过程中的信号状态，独立于用户程序而修改过程变量，读取堆栈存储器的内容，运行各个程序步，并禁止程序组件。
- 信息功能：
编程器可为用户提供存储器容量、CPU 的运行模式以及工作存储器及装载存储器的当前利用率等信息。
