开发板简介

该USB2.0开发板是采用CYPRESS公司推出的新一代低功耗USB2.0芯片CY7C68013A作为USB设备芯片的一款USB开发板。该USB开发板的实际数据传输速率达30MBytes/s，利用该USB开发板可以很容易构建高速数据采集系统和视频开发系统。

该USB开发板的面向对象主要是：USB开发初学者和一般用户（包括软件开发者和硬件开发者）。

该USB开发板的设计目的：指导对USB开发了解很少或者为零的USB开发爱好者或者工程设计者迅速掌握USB开发的关键技术，进入USB开发的殿堂。

该USB开发板的设计思想：针对入门级用户，通过极其详细的开发介绍，指导用户迅速掌握USB开发要领，缩短用户的开发周期，让用户能根据自己的需要进行二次开发。同时，指导用户在满足设计要求的情况下如何降低产品的成本。

项目	说明
硬件配置	USB芯片：CY7C68013A-56PVXC 超低功耗单片机：MSP430F135（含8通道12bit的AD（每通道采样率达200Ksps，用户可以用于数据采集），48个通用IO，其中16个可以作为外部中断IO等） LDO:SPX1117-3.3 段位式数码管：2个贴片按钮：2个
用户扩展接口	预留40引脚IDC接口供用户进行二次开发。已将CY7C68013A-56PVXC全部功能引脚引到了该接口，另外还将＋3V和＋5V电源引到了该接口。用户可以通过该接口进行SLAVE FIFO和GPIF等的二次开发。当然，用户也可以通过用MSP430F135配合CY7C68013A-56PVXC做各种数据通讯的实验。
开发文档	长达160页极其详细的开发文档：CY7C68013-A开发文档使用文档：CY7C68013-A开发板使用说明
固件代码	控制传输实例：Vend_ax 中断传输实例：IntTest 块传输实例：bulkloop（采用P6和P8端口）同步传输实例：bulkloop（采用P2和P4端口） I2C测试实例：I2CTEST IO测试实例：IOTEST 多线程实例：ThreadTest 另外，块传输速度测试、同步传输速度测试和其它一些通用实例都采用固件：bulkloop
VC应用源代码	CYPRESS控制面板源代码（多线程设计） CYDEMO应用程序源代码
CYDEMO实例功能	固件程序选择和下载实例控制传输实例中断传输实例块传输实例同步传输实例块传输速度测试实例同步传输速度测试实例多线程测试实例 IO测试实例 I2C测试实例连接设备实例获取端点列表实例 CY7C68013A-56PVXC 的MCU复位实例 CY7C68013A-56PVXC 的MCU锁定实例获取设备描述符实例获取接口描述符实例获取配置描述符实例获取端点描述符实例获取字符描述符实例获取传送帧实例
驱动源代码	固件下载驱动，已构建VC开发环境 FX2通用驱动，已构建VC开发环境
产品发布	CYDEMO应用程序：CYDEMO.exe 安装文件：cydemo.inf 通用驱动程序：hnrezusb.sys 固件下载驱动程序：hnrezloader.sys
光盘内容	用户登记表 CY7C68013-A开发文档 CY7C68013-A开发板使用说明 CYPRESS 开发包：EZ-USB_devtools_version_261700 开发工具：驱动开发工具DriverStudio V3.2 DDK安装包WIN98 DDK、WIN2000 DDK、WINXP DDK USB调试工具bushound5.0完美版 C51编译工具keilc51v750a_full++uv3 VC编程插件Visual Assist X v10.2.1445.0 文本编辑器UltraEdit_12_03 大量USB开发相关书籍 USB协议：USB1.1协议（中文和英文），USB2.0协议（英文）， USB OTG协议（英文）芯片资料：CY7C68013A.pdf MSP430F135.pdf SPX1117-3.3.pdf 产品发布实例固件源代码 VC应用程序源代码驱动程序源代码电路原理图

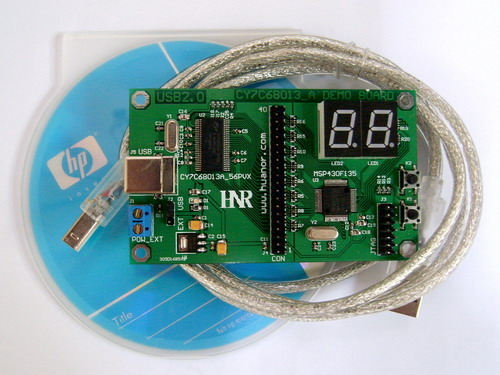

产品清单
1、开发板一块；
2、USB屏蔽线一根；
3、光盘一张。
