智能手表/手环SMT治具的突出特点

在深入环节之前，首先要理解其治具的特殊性：

1. 尺寸极小： 主板（PCBA）通常非常小，可能只有指甲盖或一枚硬币大小，治具需要同等微型化设计。

2. 精度极高： 元件微小且密集，测试点（Test Point）间距可能不足0.2mm，要求治具的定位精度和探针精度达到顶级水平。

3. 柔性板应用多： 很多手环采用柔性电路板（FPC），其柔软、易变形的特性对治具的固定和支撑提出了特殊挑战。

4. 集成度超高： 在极小空间内集成了主控、存储、传感器、射频等众多功能，测试项目多而复杂。

5. 生物传感器测试： 涉及心率、血氧、体温等生物传感模块，需要专门的测试治具和算法。

智能手表/手环SMT治具的具体应用环节

下图清晰地展示了SMT治具在智能手表/手环制造全流程中的关键应用节点：

图表

代码

下载

智能手表/手环
SMT治具应用

主板制造

核心模组测试

整机与后期

SMT模板
超细间距印刷

FPC固定治具
支撑柔性板

Mini-ICT治具
微针测试

烧录治具
写入固件

生物传感器
测试治具

射频测试治具
BT/Wi-Fi/GPS

屏幕与触控
测试治具

防水气密性
测试治具

整机综合测试治具

无线充电
测试治具

BGA返修治具
超精密维修

一、主板制造环节

这是治具应用的基础和核心。

• SMT模板：

  • 特点： 需要采用超薄钢片和纳米涂层，开孔极为精细，以确保对微小组件（如0201、01005尺寸元件）的锡膏释放率。

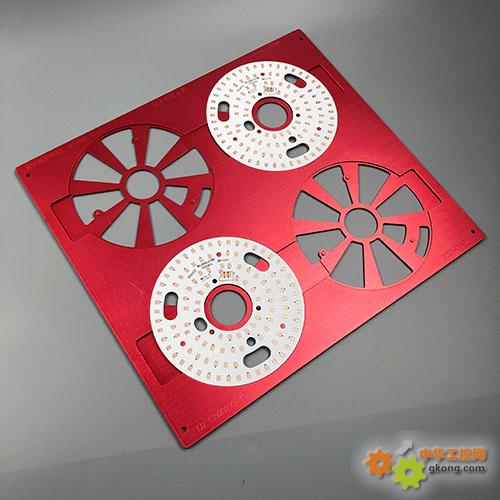

• FPC固定治具：

  • 作用： 这是针对柔性板的关键治具。通过真空吸附或专用夹具将柔软的FPC平整地固定在载板上，防止其在印刷、贴片和回流过程中变形、褶皱，这是保证良率的前提。

• ICT测试治具：

  • 特点： 通常是微型针床，使用极细的探针。由于空间有限，测试点布局是巨大挑战，有时需要采用飞针测试与微型针床相结合的策略。

• 程序烧录治具：

  • 作用： 在主板封装进壳体前，通过微小的探针接触板上的烧录点，写入手表的操作系统和基础固件。
