波峰焊治具:元器件焊接背后的“隐形助手”
--波峰焊治具 smt治具
收藏本文     查看收藏

1. 治具的定义

治具是一种在生产制造过程中,用于协助控制位置或动作的辅助工具,广泛应用于多种工艺环节。

在精密的PCBA制造流程中,治具扮演着至关重要的角色。工厂在焊接元器件时,常常依赖治具来辅助完成生产。根据其在各制造环节中的不同功能与应用方式,治具可进一步分为载具夹具两大类。

2. 载具

适用场景:

  • PCB板薄,易变形:当PCB厚度较薄(如0.4mm、0.6mm、0.8mm)时,在锡膏印刷和贴片环节容易因刮刀或贴片头的下压而弯曲,影响精度。使用载具托住PCB可提供稳定支撑。同时,薄板过炉时借助载具支撑,也有助于减少热变形。

  • 贴片器件超出板边:若贴片器件伸出PCB边缘,可能导致重心不稳,运输中器件易掉落。载具能够托住板边器件,防止掉落。

  • V割过多,易断裂:PCB板多次V割会削弱连接部位强度,贴片或焊接时连接处容易断裂。载具起到支撑作用,能有效防止V割部位断裂。

3. 夹具

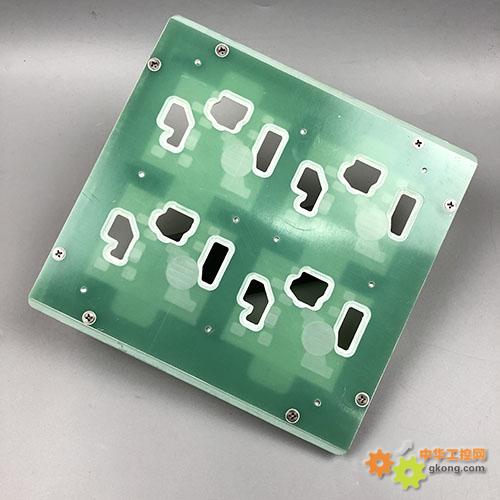

夹具主要应用于波峰焊工艺中,用于支撑并保护焊接面的元器件,使其顺利通过波峰炉。夹具通常由玻纤板、合成石等材料制成。

适用场景:

  • 薄型插件板过炉易变形:波峰焊炉内锡液温度较高,薄型插件板浸入锡液后容易因高温而弯曲变形,导致焊接不良甚至报废。夹具可有效保护PCB板,使其受热均匀,减少变形。

  • 焊接面存在贴片器件:当插件板焊接面设有贴片器件或器件伸出板面时,可在夹具表面开设凹槽,以保护贴片器件避免接触锡液,防止焊接过程中脱落。

4. 注意事项

  • 焊接面元器件的高度:波峰焊夹具需根据PCB设计进行开孔,以露出需焊接的引脚区域,同时保护不上锡区域。焊接面器件高度应控制在5mm及以下,否则会影响焊接的包覆效果,增加锡液渗入器件的风险。

  • 贴片与插件的间距:为保证插件引脚区域上锡顺畅,夹具开孔切口通常设计为约45°的倾斜角度,以便锡液流入。因此,焊接面的贴片元器件与插件焊盘的间距应≥5mm,为夹具留出足够空间包裹贴片器件,确保其得到有效保护
