自适应支持半双工与全双工工作模式
内建Link Lose Forwarding技术
冗余电源输入
坚固型铝合金外壳
支持导轨与壁挂式安装
自适应MDI/MDI-X功能

概述

JetCon 2301是Korenix的工业级光电信号转换器，它提供10/100 Base-TX和100 Base-FX之间光电转换服务。JetCon 2301的RJ 45的网络接口能自适应支持最高传输速率等级。SC连接器口的光纤端口支持1310nm波长光纤。多模模式支持到2km距离，单模模式支持到30km距离。JetCon 2301的Link Lose Forwarding与继电器报警输出功能能快速反应线路的断线及电源失效信息予线路管理主机。JetCon 2301的坚固铝合金外壳符合IP31的防护标准设计。JetCon 2301的冗余电源输入具有正负极性反接保护功能。

规格

技术

标准
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX /100BASE-FX
IEEE 802.3x Flow Control and Back-pressure

通信协议
存储和转发交换机架构

Link Lose Forwarding技术:
TX-Fiber：如果TX信号中断，JetCon2301将强迫中断光纤信号
Fiber-TX：如果光纤信号中断，JetCon2301将强迫中断TX端口信号

界面
端口数
1 x 10/100 Base-TX, 1 x 100 Base-Fx

界面
光纤端口：SC界面，支持多模与单模
RJ-45埠: CAT-3/5(10/100Mbps)，双绞线
端口支持自适应MDI/MDIX模式

光纤的参数
光纤芯：多模(62.5/125um, 50/125um)
单模(8/125um,10/125um)
波长：1310nm
距离：多模2km，单模30km

DIP开关
DIP开关4：
关：TX接口，自适应速度
开：TX接口，支持100Base-TX全双工模式
DIP开关3：
关：光纤接口支持100Base-FX全双工模式
开：光纤接口支持100Bsae-FX半双工模式
DIP开关2：
关：关闭Link Lose Forwarding功能
开：启动Link Lose Forwarding功能
DIP开关1：
关：关闭继电器报警功能
开：启动继电器报警功能

LED指示灯
电源(绿色)，电源1(绿色)，电源2(绿色)，电源错误(橙色)
光纤端口：连接/工作中(绿色)，半双工/全双工(绿色)
RJ45端口：10M/100M(绿色)，连接(绿色)，全双工(橙色)
Reverse Polarity Protection:Present
Overload Current Protectuon:Present


报警输出
当网络断线或电源故障时，继电器报警输出

电源需求
电源供应
24VDC (12至48VDC), 双直流电源输入，具备电源正负极性反接保护

耗电量
4.6 Watts

机械规格
安装方式
导轨，壁挂或平放三种安装方式

产品外壳
IP-30工业防护标准，铝制外壳

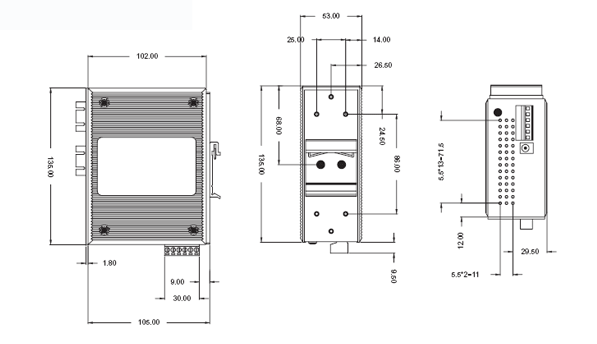

尺寸
54 mm (宽) x 135 mm (高) x 105mm (深)


工作环境
工作温度
-10 至 70℃ (-14 至 158°F)


工作湿度
5% 至 95% (无凝露)


存储温度
-40 至 85℃ (-40 至 185°F)


通过认证
EMI
FCC Class A, EN 55022 Class A

EMC
EN61000-4-2, EN61000-4-3, EN61000-4-4
EN6100-4-5, EN6100-4-6, EN6100-4-8, EN6100-4-11


安全试验
UL, cUL, EN60950

耐冲击试验
IEC 60068-2-27

落下试验
IEC 60068-2-32


耐震试验
IEC 60068-2-6

平均寿命
225,855小时，基于MIL-HDBK-217F标准
*(MIL-HDBK-217F是用美国国防部所发展出来的军用规格电子可靠度标准，透过该标准可计算出产品的可靠度及预估产品寿命。)

质量保证
全球5年保证

订购讯息

JetCon 2301-m工业级多模光电信号转换器
包括:
RS-232 to RS-422/485双向转换器本体
快速安装手册
文件及软件安装光盘
壁挂铁片与6颗螺丝

etCon 2301-S工业级单模光电信号转换器
包括:
光电转换器产品本体
快速安装手册
文件及软件安装光盘
壁挂铁片与6颗螺丝
