BH-485 RS422/RS485/CAN接口保护器使用说明
此保护器被设计用来保护RS422/RS485/CAN接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。本保护器能有效的抑制雷电、静电、以及各种原因在线路上的产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS422/RS485/CAN接口的高速传输。
本产品的外形为DB9M/DB9M转接盒大小，并带有可拆卸的接线端子，使用十分方便。 本保护器保护了RS422/RS485/CAN接口的全部信号，并对信号线与信号线之间、信号线与信号地线之间、信号线与屏蔽地之间等进行了全方位的保护。
主要技术参数：
1、击穿电压标称值：10V，双向
2、承受瞬态冲击功率：500W，一万次以上器件不失效
3、响应时间：＜10 -12 秒
4、最高速率：1Mbps/S
5、保护线路：DB9：3/8/2/7，SG：5，PG
6、外形尺寸：60×35×17
7、重量：35克
8、最高使用温度：175 ℃
使用方法：

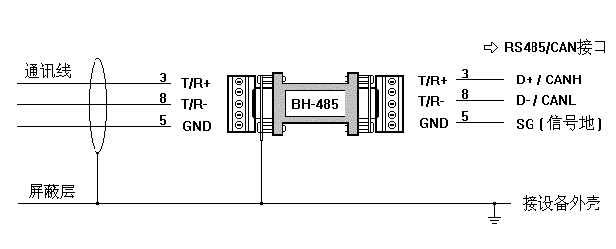

如图所示将本保护器直接串接在RS422/RS485/CAN接口和原通讯电缆线之间即可，您可使用接线端子接线或拔掉接线端子采用DB9插头接线，要求通讯电缆的屏蔽层和保护器外壳以及设备的外壳连通并接地。
