BH-232 RS232接口保护器使用说明
此保护器被设计用来保护RS232接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。本保护器能有效的抑制雷电、静电、以及各种原因在线路上的产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS232口的高速传输。
本产品的外形分为DB9F/DB9M和DB25F/DB25M两种，用户订货时请申明，分别用于9针和25针两种标准RS232插口，所有信号线均按标准RS232接口信号定义，即插即用，本保护器保护了RS232接口的全部信号，并对信号线与信号线之间、信号线与信号地线之间、信号线与屏蔽地之间等进行了全方位的保护。
主要技术参数：
1、击穿电压标称值：30V，双向
2、承受瞬态冲击功率：500W，一万次以上器件不失效
3、响应时间：＜10 -12 秒
4、最高速率：1Mbps/S
5、保护线路：DB9：1/2/3/4/6/7/8/9，SG：5，PG； DB25：2/3/4/5/6/8/20/22，SG：7，PG：1
6、外形尺寸：60×35×17(DB9）、 60×50×17（DB25）
7、重量：25克（DB9）、45克（DB25）
8、最高使用温度：175 ℃
使用方法：

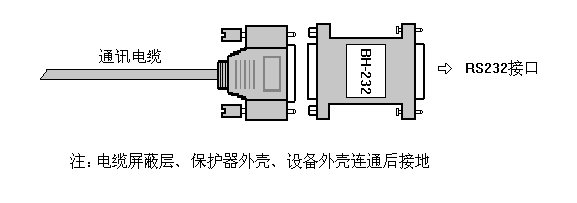

如图所示将本保护器直接串插与RS232接口和原通讯电缆线之间即可，要求将保护器的外壳和通讯电缆的屏蔽层以及设备的外壳连通并接地。
