SG-232 RS232光隔离保护器使用说明
在许多采用RS232标准通讯的设备之间,由于供电系统设备接地等诸多原因使得两台设备之间的地电位超过正常信号幅度.给系统带来纵向干扰,甚至会烧毁通讯接口.SG-232正是为解决以上问题而设计的,本产品采用光电隔离,使得系统之间只有光传送,没有电接触,大大的抑制了干扰.使用本产品一只串接在RS232通讯口与原电缆之间即可将两台设备光隔离开,内置的抗雷击电路确保系统的安全。

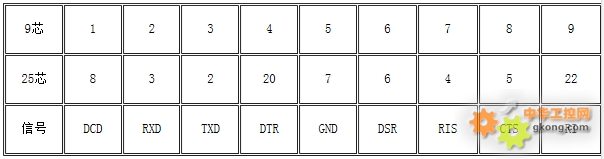

本产品分为DB9和DB25二种外形，分别适用于9针和25针RS232口，其中DB9M（针座）或DB25M(针座)一端接线路电缆，DB9F（孔座）或DB25F(孔座)一端直接插在9芯或25芯RS232插座上，9芯和25芯RS232口的信号对应如下表：
一.主要技术参数:
1.光隔离电压:700V连续或3500V脉冲
2.电源:不需外接电源,也不需串口供电
3.最大通讯距离:30米
4.通讯速率:57600bps
5.传输线: 0.75mm2 以上双绞线或普通导线
6.工作方式:全双工三线制(传送RXD,TXD,GND)RS232标准并可抑制雷电及其它强电干扰
7.外形尺寸:60×50×17（DB25）,60×35×17（DB9）
8.重量:50克（DB25），35克（DB9）
9.工作温度:-20~+70℃
10.工作湿度:0~95％
注:本产品出厂前已灌胶密封,请用户不要自行拆开,否则出现质量问题厂家概不负责.
二.软件说明:
由于本产品不需要靠初始化RS232串口来得到电源,所以适用于一切通讯软件,即使用本产品后不会对您所使用的软件作任何修改!
三.接线:

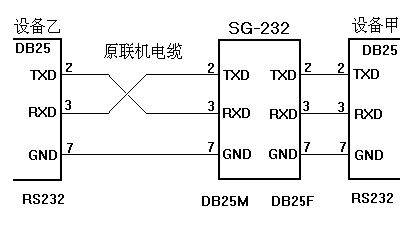

本产品的DB9(孔座）或DB25F(孔座)端和DB9（针座）或DB25M(针座)端均符合9芯或25芯RS232标准,可传送TXD,RXD,GND信号.使用时将本产品DB9（孔座）或DB25F(孔座)直接插在设备的RS232串口上,而DB9（针座）或DB25M(针座)端则插在原联机电缆上即可.如下图所示:
