U-7485 USB 转 7 个 RS485/422 接口转换器使用说明书
U-7485 用于实现 USB 到 7 个 RS485/422 接口的转换，将计算机的一个 USB 口扩展成 7 个 RS485 或 RS422 接口，该产品的工作电源由 USB 端口供给，无需外接电源，本产品采用特有的无延时自动收发转换技术和波特率自适应技术，即插即用适合所有软件，并且具有收发使能控制，在不发送数据的待机状态时输出为高阻态，支持多点通信，有别于市售的其它同类廉价产品。本产品内置防静电抗雷击电路，独具数据收、发指示灯。
主要技术参数：
• 适用于 PC 机上的 USB 串口，操作系统： Win98/2K/XP 、 MAC OS-9/X 、 Linux 2.40 and
greate
• USB 端口供电，无需外接电源，工作电流 <350mA
• 输出为接线端子式的二线半双工 RS485 接口和四线全双工 RS422 接口
• 通信线选截面积为 0.5mm 2 以上的屏蔽双绞线
• 最大通信距离为 3000 米 （ 4800bps 时）、 2000 米 （ 9600bps 时）、 1000 米 （
115.2Kbps ）
• 最多组网站点数为 32 个
• 通信速率为 300bps ～ 1Mbps ，标准波特率自适应
• 支持 UART 数据格式：数据位： 5 、 6 、 7 、 8 ，停止位： 1 、 1.5 、 2 ，校验位：奇、
偶、标志、空格、无校验
• 具有有瞬变电压抑制功能， RS485/422 端口能承受功率高达 600W 的瞬态过压和雷击以及±
15kV 静电放电冲击
• 工作温度 :-20 ～ 70 ℃
• 外形尺寸（长×宽×高）： 275 × 120 × 40
产品外形及端子信号定义：

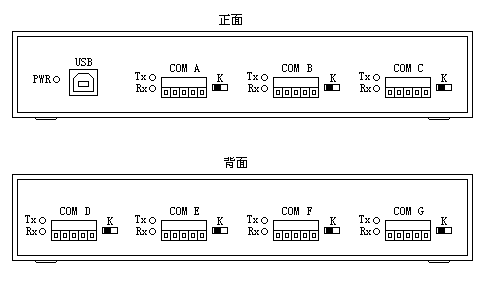

U-7485 为盒式外形，其底部设有壁挂安装孔， RS485/422 端口为接线端子，每一个 RS485/422 接口均设有数据收、发指示灯和 RS485 、 RS422 切换开关，如下图所示：
图中各部件的名称：
PWR ：电源指示灯， USB ： USB-B 型插座， Tx ：数据发送指示灯， Rx ：数据接收指示灯， K ： RS485 、 RS422 切换开关， COM A ～ G ： RS485/422 接口接线端子。

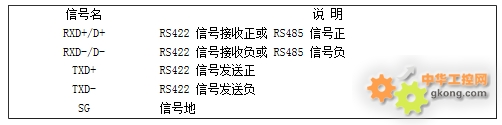

COM A ～ G RS485/422 接线端子信号定义
开关 K 的位置决定使用二线的 RS485 接口还是四线的 RS422 接口
U-7485 驱动程序安装方法：
U-7485 接口转换器的驱动程序安装非常方便，用随产品所配的 USB 电缆将 U-7485 的 USB 口与电脑的 USB 口连接后，系统会提示发现新的硬件，按照对话框提示将随产品提供的光盘放入光驱，依提示按下一步执行安装，安装完成后，在 Windows 的“开始菜单 \ 设置 \ 控制面板 \ 系统 \ 硬件 \ 设备管理器”的端口项目下会出现 7 个新增加的 COM 口及对应的驱动属性，这 7 个新增加的 COM 口便是 USB 扩展出来的串口，在通信软件中选定这些口即可，就象使用传统的 COM 口一样。
详细的安装方法请看随光盘上的《 USB 转串口驱动程序安装说明》。
产品的应用：
U-7485 的使用与普通 RS485/422 接口的使用完全相同，当开关 K 拨到“ 485 ” 位置时，使用二线半双工的 RS485 接口 D+ 和 D- ；当开关 K 拨到“ 422 ” 位置时，使用四线全双工的 RS422 接口 RXD+ 、 RXD- 、 TXD+ 、 TXD- 。其通信距离可达 3000 米 （ 4800bps 时）、 2000 米 （ 9600bps 时）、 1000 米 （ 115.2Kbps ）。
当通信线路长度超过 50 米 时，需在 RXD+/D+ 和 RXD-/D- 端子间并接 120 欧终端电阻，在总线的末端也应并接 120 欧终端电阻。
几点说明：
• 关于通信线，应选用截面积为 0.5mm 2 以上，特性阻抗为 120 欧姆的屏蔽双绞线。
• 为防止 RS485/422 接口的共模电压超出允许范围而影响通信的可靠性甚至损坏接口，可用一条
截面积为 1mm 2 的低阻值导线将各个 RS485 接口的信号地“ SG ”连接起来以消除网络上各
节点的地电位差。
• 各个 RS485/422 接口到总线的电缆长度（支线）不要超过 15 米 ，否则会产生回波，影响系
统的正常通信。最佳的方案是将 RS485/422 接口直接并接在总线上。
• 关于终端电阻的设置，终端电阻的作用是为了消除信号在通信线路中的反射而引起的波形畸变，
当线路长度超过 50 米 时，需在 RS485/422 总线的始端和终端各接入 120 欧终端电阻，而
总线中其它 RS485 节点则不能接入终端电阻。
• 当 U-7485 与其它设备的 RS485/422 接口连接时，可能有些设备的 RS485/422 接口没有设
计输入失效保护措施，可在总线中最后一个设备的 RS485/422 接入 120 欧终端电阻时再接入

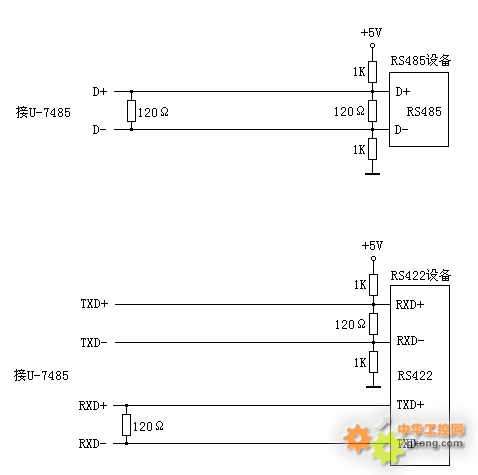

二个 1K 的上拉和下拉电阻，如图所示：
图中各部件的名称：
PWR ：电源指示灯， USB ： USB-B 型插座， Tx ：数据发送指示灯， Rx ：数据接收指示灯， K ： RS485 、 RS422 切换开关， COM A ～ G ： RS485/422 接口接线端子。

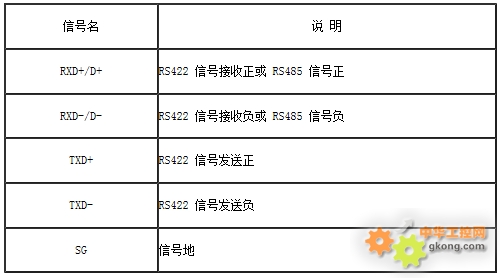

COM A ～ G RS485/422 接线端子信号定义
开关 K 的位置决定使用二线的 RS485 接口还是四线的 RS422 接口
U-7485 驱动程序安装方法：
U-7485 接口转换器的驱动程序安装非常方便，用随产品所配的 USB 电缆将 U-7485 的 USB 口与电脑的 USB 口连接后，系统会提示发现新的硬件，按照对话框提示将随产品提供的光盘放入光驱，依提示按下一步执行安装，安装完成后，在 Windows 的“开始菜单 \ 设置 \ 控制面板 \ 系统 \ 硬件 \ 设备管理器”的端口项目下会出现 7 个新增加的 COM 口及对应的驱动属性，这 7 个新增加的 COM 口便是 USB 扩展出来的串口，在通信软件中选定这些口即可，就象使用传统的 COM 口一样。
详细的安装方法请看随光盘上的《 USB 转串口驱动程序安装说明》。
产品的应用：
U-7485 的使用与普通 RS485/422 接口的使用完全相同，当开关 K 拨到“ 485 ” 位置时，使用二线半双工的 RS485 接口 D+ 和 D- ；当开关 K 拨到“ 422 ” 位置时，使用四线全双工的 RS422 接口 RXD+ 、 RXD- 、 TXD+ 、 TXD- 。其通信距离可达 3000 米 （ 4800bps 时）、 2000 米 （ 9600bps 时）、 1000 米 （ 115.2Kbps ）。
当通信线路长度超过 50 米 时，需在 RXD+/D+ 和 RXD-/D- 端子间并接 120 欧终端电阻，在总线的末端也应并接 120 欧终端电阻。
几点说明：
• 关于通信线，应选用截面积为 0.5mm 2 以上，特性阻抗为 120 欧姆的屏蔽双绞线。
• 为防止 RS485/422 接口的共模电压超出允许范围而影响通信的可靠性甚至损坏接口，可用一条
截面积为 1mm 2 的低阻值导线将各个 RS485 接口的信号地“ SG ”连接起来以消除网络上各
节点的地电位差。
• 各个 RS485/422 接口到总线的电缆长度（支线）不要超过 15 米 ，否则会产生回波，影响系
统的正常通信。最佳的方案是将 RS485/422 接口直接并接在总线上。
• 关于终端电阻的设置，终端电阻的作用是为了消除信号在通信线路中的反射而引起的波形畸变，
当线路长度超过 50 米 时，需在 RS485/422 总线的始端和终端各接入 120 欧终端电阻，而
总线中其它 RS485 节点则不能接入终端电阻。
• 当 U-7485 与其它设备的 RS485/422 接口连接时，可能有些设备的 RS485/422 接口没有设
计输入失效保护措施，可在总线中最后一个设备的 RS485/422 接入 120 欧终端电阻时再接入
二个 1K 的上拉和下拉电阻，如图所示：
图中的 120 Ω电阻为终端电阻，是为防止信号在线路中引起反射而设置的， 1K 电阻分别是电平上拉和下拉电阻，作用是保证线路在空隙时为逻辑“ 1 ” ，使数据位处于停止位防止接收到误码。
• 附件：随产品配驱动程序光盘一张和 USB A-B 连接电缆一条。
• 如需光电隔离的 USB 转 RS485 请选用型号： U -485G ，如需微型的 USB 转单个
RS485 请选用型号： U-485 。
