U-7232 USB 转 7 个 RS232 串口转换器使用说明书
U-7232 用于实现 USB 到 7 个 RS232 串口的转换，将计算机的一个 USB 口扩展成 7 个 RS232 串口，该产品的工作电源由 USB 端口供给，无需外接电源，本产品支持多种 PLC 等工控设备与计算机的通信，有别于市售的其它同类廉价产品。本产品内置防静电保护电路，独具数据收、发指示灯。
主要技术参数：
• 适用于 PC 机上的 USB 串口，操作系统： Win98/2K/XP 、 MAC OS-9/X 、 Linux 2.40 and
greate
• USB 端口供电，无需外接电源，工作电流 <350mA
• 输出为 DB 9M （针座）标准 DTE 方式的 RS232 串口
• RS232 的最大通信距离为 50 米
• 通信速率为 300bps ～ 1Mbps ，标准波特率自适应
• 支持 UART 数据格式：数据位： 5 、 6 、 7 、 8 ，停止位： 1 、 1.5 、 2 ，校验位：奇、
偶、标志、空格、无校验
• RS232 端口具有± 15kV 静电放电冲击保护
• 工作温度 :-20 ～ 70 ℃
• 外形尺寸（长×宽×高）： 275 × 120 × 40
产品外形及端子信号定义：

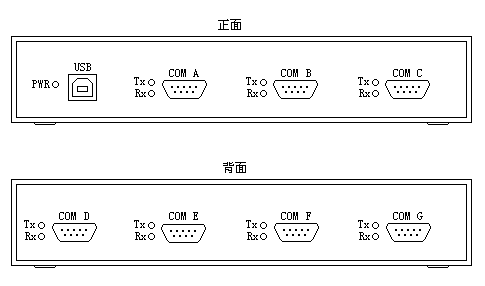

U-7232 为盒式外形，其底部设有壁挂安装孔， RS232 端口为 DB 9M 插座，每一个 RS232 串口均设有数据收、发指示灯，如下图所示：
图中各部件的名称：
PWR ：电源指示灯， USB ： USB-B 型插座， Tx ：数据发送指示灯， Rx ：数据接收指示灯， COM A ～ G ： RS232 串口插座。
COM A ～ G 这 7 个 RS232 串口插座的针脚信号排列同电脑上的 RS232 串口完全相同，如下表所示：
COM A ～ G RS232 插座（ DB 9M ）针脚信号排列 针脚号
U-7232 驱动程序安装方法：
U-7232 串口转换器的驱动程序安装非常方便，用随产品所配的 USB 电缆将 U-7232 的 USB 口与电脑的 USB 口连接后，系统会提示发现新的硬件，按照对话框提示将随产品提供的光盘放入光驱，依提示按下一步执行安装，安装完成后，在 Windows 的“开始菜单 \ 设置 \ 控制面板 \ 系统 \ 硬件 \ 设备管理器”的端口项目下会出现 7 个新增加的 COM 口及对应的驱动属性，这 7 个新增加的 COM 口便是 USB 扩展出来的串口，在通信软件中选定这些口即可，就象使用传统的 COM 口一样。
详细的安装方法请看随光盘上的《 USB 转串口驱动程序安装说明》。
产品的应用：
U-7232 除可作为普通的 RS232 串口使用外，还支持电脑与大多数 PLC 等工控设备的通信，下表是电脑的 USB 口通过 U-7232 转换成 RS232 后连接传统的串口编程电缆与部分 PLC 通信的测试结果（ Win2000/XP 操作系统）
