量程与安装外型尺寸对照表
|
|
测量范围（Kg）
|
外型尺寸
|
连接螺纹尺寸
|
|
5-20
|
20×60×50
|
M8×1.25
|
|
30-1000
|
24×70×50
|
M16×1.5
|
|
2000-3000
|
36×100×80
|
M18×1.5
|
|
5000-15000
|
36×108×100
|
M18×1.5
|
|
主要技术指标
|
传感器
|
变送器
|
|
承载方式
|
拉式、压式
|
|
输出灵敏度
|
2±0.01 mv/v
|
两线4～20mA 、三线0～5VDC、
三线0～10VDC
|
|
准确度
|
±0.02%FS、±0.03%FS、±0.05%FS
（线性+滞后+重复性）
|
±0.03%FS、0.05%FS、0.1%FS
（线性+滞后+重复性）
|
|
蠕变
|
±0.03%FS/30min
|
|
温度对零点影响
|
±0.03%FS/℃
|
±0.03 FS/℃
|
|
温度对量程影响
|
±0.02%FS/℃
|
±0.02%FS/℃
|
|
输出电阻
|
350±3Ω
|
≤9KΩ
|
|
绝缘电阻
|
≥3000 MΩ
|
≥1000 MΩ
|
|
供桥电压
|
9～15 VDC
|
10～36 VDC
|
|
允许温度范围
|
－30～＋70℃/＋85℃
|
－30～＋70℃/＋85 ℃
|
|
允许过负荷
|
150%FS
|
150%FS
|
|
防护等级
|
IP67
|
IP67
|
（PPM225-LS1-1-A型）量程与尺寸对照表
|
尺寸/mm
量程（Kg）
|
A
|
B
|
C
|
M
|
|
公制mm
|
英制inch
|
|
0～0.01…0.05…0.1
|
52
|
33
|
13
|
M5
|
|
|
0～1…5…50
|
64
|
51
|
12.7
|
M8
|
1/4-20
|
|
0～100…700
|
76
|
51
|
19.1
|
M12
|
1/2-12
|
|
0～1000…1500
|
76
|
51
|
25.4
|
M12
|
1/2-12
|
|
0～2000…5000
|
108
|
76.2
|
25.4
|
M20
|
3/4-16
|
|
0～7500…10000
|
178
|
127
|
51
|
M30
|
|
|
0～20000
|
188
|
140
|
60
|
M36x3
|
|

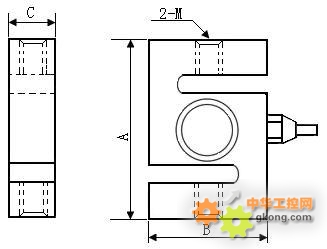

（PPM225-LS1-1-B型）量程与尺寸对照表
|
尺寸/mm
量程（Kg）
|
A
|
B
|
C
|
M
|
|
公制mm
|
英/美制inch
|
|
0～5…20
|
64
|
51
|
12.7
|
M8x1.25
|
1/2-20UNF-2B
|
|
0～30…1000
|
76
|
51
|
19.1
|
M16x1.5
M16x2
|
3/4-16UNF-2B
|
|
0～2000…3000
|
76
|
51
|
25.4
|
M18x1.5
|
3/4-16UNF-2B
|
|
0～5000…15000
|
108
|
76.2
|
25.4
|
M18x1.5
|
1-14UNS-2B
|
尺寸图

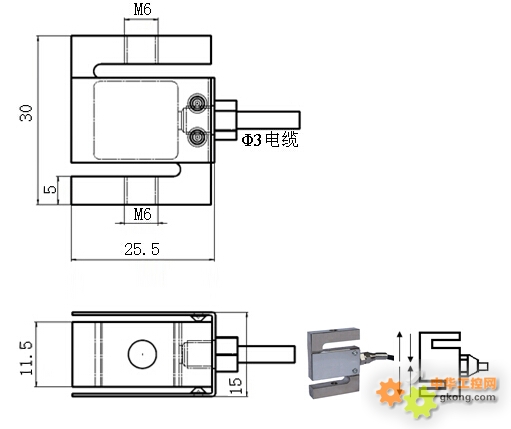

型号：PPM225-LS1-1-C微型拉压力尺 寸图（0-5N、0-10N、0-20N、0-30N...500N）

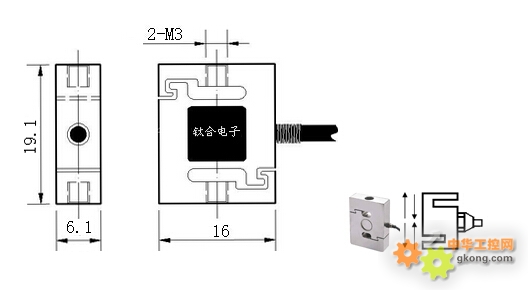

型号：PPM225-LS1-1-D微型拉压力尺 寸图（0-5N、0-10N、0-20N、0-30N...500N）
