JMDM自动售水机控制系统说明书
精敏（JMDM）自动售水机控制系统采用深圳市精敏数字机器有限公司自主研发的JMDM-2011工业控制器，实现了高精度、高速的定位、定时和速度控制。
JMDM-2011是目前业内功能较强、稳定可靠、抗干扰能力强的工业控制器，具有极高的性价比，已经极大地提高了客户的生产效率和经济效益，以优异的性能表现赢得了国内外众多客户的信任，并建立了稳固长久的双赢合作关系。
目前已广泛应用于气缸、电磁阀、继电器、步进及伺服电机、比例阀控制、变频器控制等高速、高精度模拟量输入输出、数字量输入输出场合。
在全国各地已成功、广泛应用于称重筛选器、滚轮送料机、自动售水机、制袋机、冲床送料机、粉碎机、印刷机、切割机、压粉机、压力测试仪、液压控制器、激光控制器、多路温度控制器等要求高精度、高速度控制的场合或设备，并远销海外。
一、制水控制部分
低压阀
在低压阀信号接通的情况下，如果低压阀没有接通则停止制水。接通电源制水水泵起动,同时起动冲洗电磁阀,开机90秒后如果没有检测到缺水信号则停主机和停止冲洗，如果检测到缺水信号则停止冲洗进行制水直到制满,在制水过程中每隔90分钟起动冲洗电磁阀30秒。以后每检测到缺水信号则起动制水水泵，每隔90分中冲洗30秒(最好是冲洗时间在60秒范围内可调),
水泵规格及参数：电压AC220V 电流7A
电磁阀规格及参数：电压DC24V。
二、臭氧机的控制
接通电源起动臭氧机10分钟，以后每8小时起动臭氧机开机90分钟。 (最好是开臭氧时间在60分钟范围内可调)。
臭氧机规格及参数：电压AC220A电流 1A
三、投币器计费
两个投币器,分开接入互不干涉,每个脉冲代表0.1元(或0.5元或1元)拨码开关切换。按每0.1元购0.5升或1升进行换算水量，换算有拨码开关切换。
投币器规格及参数：电源是DC12V，脉冲信号，脉冲信与电源共地线。
当水箱的低液位接通投币器电源关闭，当水箱低液位断开则接通投币器电源。
四、打水操作
打水有两个电磁阀, 每个电磁阀有一个出水按纽和一个暂停按纽。水箱内低液位没有接通,投币后,按出水按扭则出水,按暂停按扭则停止出水。按暂停3分钟后显示归0并回到起始画面 在出水的时候流量表计量,当水打完后自动停止，显示归0并回到起始画面。流量表是霍尔元件的脉冲信号。每29个脉冲代表1升水。电压DC24V，电源2根线，信号2根线。
在打水过程中如果出现故障位信号接通，投币器电源关币停止交易,但故障画面不显示直到交易完成。
打水电磁阀规格及参数：DC—24V
五、日光灯和打水灯控制
日光灯用光控信号控制，每天24：01—17时灯灭，17：01—24：00灯亮。
打水灯是在日光灯亮的前提下，投币后打水灯亮，显示归零时打水灯滞后20秒关闭。
打水灯DC12V。

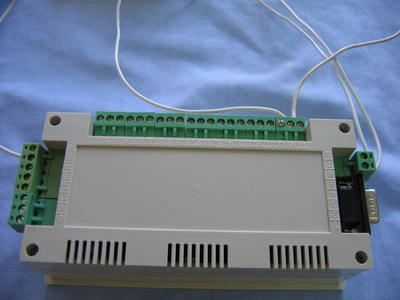

控制说器(JMDM-2011)技术要点概括
特性：
一： 8位高性能单片机作为主控制芯片，程序空间为64K；
二： 主电源（内部工作电源）采用5V直流电， 外部电源采用12-24V直流电；
三：12路光电隔离数字量输入，NPN输入型式，输入电流为10mA；
其中有两路是可用来高速计数；
四： 8路光电隔离数字量输出，集电极开路晶体管输出，最大输出电流为1A，可以控制气缸，电磁阀，继电器等，输出频率可以达到20KHz；
五： 12路光电隔离数字量输入中有两路可作中断源用于计数；
六： 可以控制一路步进电机或伺服电机作运动控制，脉冲频率为200KHZ；
七： 可以外接一路电子尺或编码器作位置检测, 编码器AB两相解码频率为200KHZ；
八： 系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，并有专业的电源监控电路使系统工作稳定可靠，无死机现象；
九： 控制器有一路标准的RS232串口通信接口，可以与电脑等上位软件通信，也可以多个控制器之间联机工作；
十： 控制器有32K字节的数据存储器，可以用来保存参数等数据，断电数据不丢失；
十一： 紧凑型机壳 ，控制器机壳尺寸：160mmX80mmX50,可用螺钉安装；
十二：可直接通过RS232接口下载程序，无需烧录器，使程序修改，升级方便；
十三：内部采用了时钟芯片DS12C887,可作时间运算和时间控制；

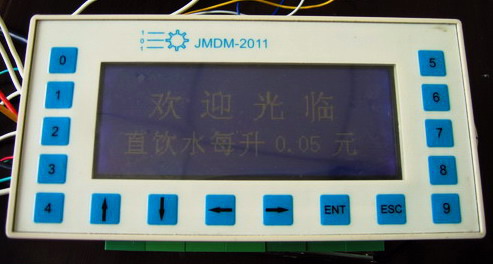

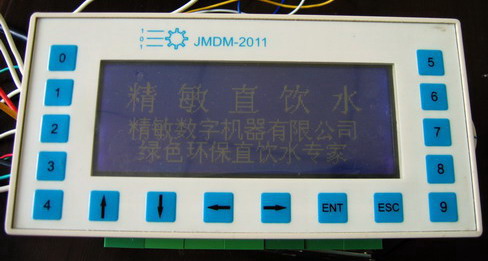

十四：192 *64 兰屏显示；一屏可显示12*4 个汉字；也可显示图形数字符号等；
十五：有十六个薄膜轻触开关，可在线设置参数；
十六：一路12位高速高精度DA（模拟量）输出，可用于控制变频器，比例阀，焊接电流等；
十七：八路12位高速高精度AD（模拟量）输入，可用于模拟量的检测控制，可以用于电压，电流，温度，湿度，压力等模拟量信号的检测控制；
十八：用Keil C 或汇编编程,用户编程有困难，我们可以协助。
欢迎多交流!
我司产品保修一年！
产品研发厂家：深圳精敏数字机器有限公司
