产品名称: 计数器长度计
型  号:
价  格: 0.00
品  牌:

收藏此产品     查看收藏
产品介绍:
计数器长度计 onclick="window.open('add.asp?Product_Id=TE-C','blank_','scrollbars=yes,resizable=no,width=650,height=450')" href="http://www.tuoke.com/cn/ArticleShow.asp?ArticleID=49#">


特点
    ◎ 任意系数设定
    ◎ EEPROM数据保护
    ◎ 多种输入模式和输出模式选择
    ◎ 所有功能从面板的按键进行操作
    ◎ 工作电流AC 110/220V 50/60Hz

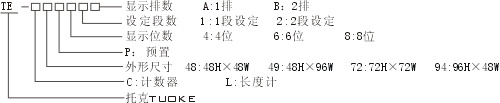

一、 型号及含义
二、型号及技术参数
型号
可预置段数
显示位数
计数范围
输入信号
最大计数速率
TE-□48P41B
1段
4位
0∽9999
4-30V
1KHz
TE-□48P81B
1段
8位
0∽99999999
4-30V
1KHz
TE-□49P41B
1段
4位
0∽9999
4-30V
1KHz
TE-□49P81B
1段
8位
0∽99999999
4-30V
1KHz
TE-□72P41B
1段
4位
0∽9999
4-30V
1KHz
TE-□72P81B
1段
8位
0∽99999999
4-30V
1KHz
TE-□94P41B
1段
4位
0∽9999
4-30V
1KHz
TE-□94P81B
1段
8位
0∽99999999
4-30V
1KHz
TE-□49P62A
2段
6位
0∽999999
4-30V
5KHz
三、技术参数
功耗
≤5VA  (at AC 220V 50HZ)
输入信号
触点输入/集电极输入/传感器输入,输入电阻5KΩ,低电平0-2V,高电平30V
溢出
当测量值出现6位时显示“------”
输入方式
加法、减法、加减法(相位差输入)
输出方式
N、C、R
复位方式
手动复位、自动复位、外接信号复位
辅助电压
DC 12V±10%  50mA  max
电源电压
AC 220V  (50HZ/60HZ)
绝缘强度
100M/min以上,用500VDC兆欧表测(导电端子和裸露的非带电金属体间、非连接触点间
耐压 AC2000V,50HZ/60HZ 1min(导电端子和裸露的非带电金属体间、非接触点间)
抗干扰
用噪音抗干扰模拟器的方波干扰:+2KV(电源端子间)、+500V(输入端间)
工作环境
0-50℃ 45%-85%RH

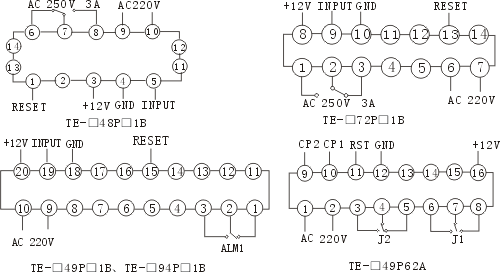

<四、 连接图
五、面板说明
1、位选键():当进入编程状态时,数码管中有一位闪烁,通过此键可使闪烁位从高位向低位循环移动
2、增加键(Δ):当进入编程状态时,通过此键可使闪烁位的数字由0到9循环增加。
3、复位键(RST):在正常工作时,按下复位键,计数器恢复初始状态,抬起复位键,计数器开始计数。
4、功能键(SET):在正常工作时,编程灯(SET)不亮,此时按一下功能键,编程灯亮,表示进入编程状态。
六、 操作指南
1、TE-□48P41B、TE-□49P41B、TE-□72P41B、TE-□94P41B使用说明:
1)、显示器:正常工作时,上边四位数码管显示当前计数值。下边四位数码管显示设定值。
2)、计数值设定:利用增加键和位选键即可任意设定计数器的计数值、倍率值。
第一次按位选键(),上边第一位数码管呈闪烁状态,按增加键(△),设定此数值;再按位选键(),上边第二位数码管闪烁,按增加键(△),设定此数值;依次类推,设定第三位、第四位数值,即设定了四位计数值;此时再按位选键(),下边第一位数码管呈闪烁状态,按增加键(△),设定此数值;然后按位选键(),下边第二位数码管闪烁,按增加键(△),设定此数值;依次类推,设定下边第三位、第四位数值,即设定了计数器的倍率值(显示值等于计数脉冲数乘以倍率,倍率值范围:0.001-9.999);这时数码管仍在闪烁,8秒种后,闪烁停止,以上所设定的计数值、倍率值便自动存入机内。
注意:在整个设定过程中,应连续进行,每两步骤之间不应超过8秒钟。
3)、接线端子说明:
①、GND为公共端,PAU为计数选择端,计数选择端PAU与公共端GND相接,计数为倒计数,反之为正计数.
②、RST为计数复位端,RST端与GND端接通,计数器恢复初始状态;RST端GND端断开,计数器从初始值开始计数。
③、INPUT为计数输入端,开关量、电平脉冲两种输入信号兼容。开关量如常开触点、光电对管。电平脉冲:低电平:-30V—+0.6V;高电平:+4V—+30V。(见图1)
2、TE-□48P81B、TE-□49P81B、TE-□72P81B、TE-□94P81B使用说明:
1)、显示器:正常工作时,八位数码管显示当前计数值。
2)、计数值设定:利用增加键和位选键即可任意设定计数器的计数值、倍率值。
先按位选键(),上边第一位数码管呈闪烁状态,按增加键(△),设定此数值;再按位选键(),上边第二位数码管闪烁,按增加键(△),设定此数值;依次类推,设定上边第三位、第四位数值,下边第一位、第二位、第三位、第四位数值,即设定了计数器的计数值,再按位选键(),只有上边四位数码管亮,且第一位数码管闪烁,按增加键(△),设定此数值,再按位选键(),上边第二位数码管闪烁,按增加键(△),设定此数值,依次类推,设定上边第三位、第四位数值,即设定了计数器的倍率值(显示值等于计数脉冲数乘以倍率,倍率值范围:0.001-9.999);这时数码管仍在闪烁,8秒种后,闪烁停止,以上所设定的计数值、倍率值便自动存入机内。
3)、接线端子说明:
①、GND为公共端,PAU为计数选择端,计数选择端PAU与公共端GND相接,计数为倒计数,反之为正计数.
②、RST为计数复位端,RST端与GND端接通,计数器恢复初始状态;RST端GND端断开,计数器从初始值开始计数
③、INPUT为计数输入端,开关量、电平脉冲两种输入信号兼容。开关量如常开触点、光电对管。电平脉冲:低电平:-30V—+0.6V;高电平:+4V—+30V。(见图1)
3、TE-□49P62A(六位智能数显计数器/长度计)使用说明
1)、功能键(SET):按动此键将按如下顺序选项
①在正常工作时,编程灯(SET)不亮,此时按一下功能键,编程灯亮,表示进入编程状态。同时继电器1指示灯(J1)亮,这时可通过位选和增加键,设置继电器1的动作值(当显示值大于或等于该值时继电器1吸合,否则释放)。
②再按动功能键,J1灯灭,继电器2指示灯(J2)亮,此时可设定继电器2的动作值(当显示值大于或等于该值时继电器2吸合,否则释放)。
③继续按动功能键,J1和J2同时亮,此时可设定倍率(计数值乘以倍率即为显示值,倍率值范围:0.001-65.535)。
④再按动功能键,J1和J2灯同时灭。可以设定计数初始值(每次复位都会使显示回到初始值).
⑤继续按动功能键,此时可通过位选键,设置小数点。
⑥最后再按动一次功能键,编程灯灭,计数器进入正常工作状态,当继电器1吸合时J1灯亮,释放则灭;继电器2吸合时J2灯亮,释放则灭.
2)、计数输入端:输入1为减1计数,输入2为加1计数,可接入开关量也可接入电平脉冲。电平脉冲:低电平:-30V—+0.6V;高电平:+4V—+30V。(见图1)
七、继电器工作方式
N方式:上电仪表工作,达到或超过设定值时继电器吸合。
C方式: 上电仪表工作,达到或超过设定值时继电器释放。
R方式: 上电仪表工作,达到或超过设定值时继电器吸合;5秒后,仪表自动复位,重新开始工作。

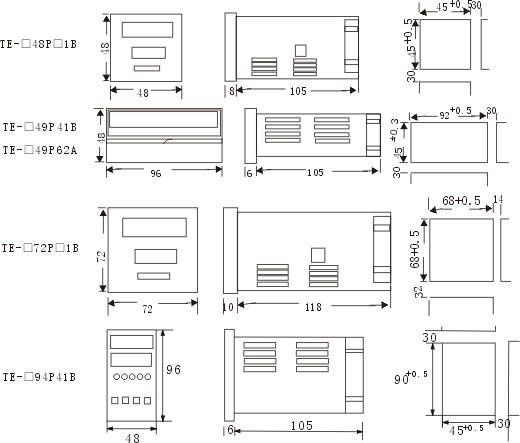

八、外形及开孔尺寸
九、使用保存注意事项
1、 使用前,仪表需通电予热15分钟。
2、 适宜使用环境温度0~+40℃,相对湿度85%以下。
3、 本仪表校准时间间隔为一年。
4、 若输入信号伴随高频干扰,应在线里用高频过滤器。
5、 输入导线不宜过长。如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连。
6、 若长期存放未使用,请每三个月通电一次,通电时间不少于4小时。
