C51RF-3-PK无线Zigbee网络实验平台

产品简介：

深圳无线龙ZigBee无线网络专业开发系统C51RF-3-PK是CC2430/CC2431的专业开发系统，完全满足IEEE802.15.4标准和ZigBee技术标准的无线网络技术设计开发。该系统包含了构建多种ZigBee 网络所需的全部硬件、软件专业开发工具、文档和各种展示、表演软件。提供最多的资料、最丰富的实验、最完善的技术支持，助你早日掌握ZigBee并完成自己的项目开发。

图片：

功能特点：

1、具有USB 高速下载、支持IAR集成开发环境；

2、具有在线下载、调试、仿真功能；

3、提供ZigBee协议栈源代码；

4、例程丰富，并且所有例子程序以源代码方式提供并附实验手册；

5、灵活配置。根据需求可选配多种扩展开发板；

6、开发方便、快捷、简单；

7、C51 编程。熟悉、顺手、入手快；

8、具有液晶显示。直观、明了；

9、配套教材<< Zigbee2006无线网络与定位实战>>；

11、具有多年高频设计工程师提供专业、经验丰富技术支持；

12、功能强大的C51RF-3 仿真器。可以实现对CC2430/CC2431 开发仿真调试。

13、多种扩展板既有简单开发按键、又有液晶显示及传感器。不但可实现简单的CC2430/CC2431开发，还可作于复杂的ZigBee无线网络。

14、硬件系统、软件代码程序自主设计完成保证长期技术支持。

升级后更加完善：

1、该次升级是在以往的经验基础之上并征求了广大客户的修改意见，对产品进行了全面的升级改进，使产品更加人性化，产品化，性能更加稳定，指导手册更加详细，例子程序更加丰富，让开发者更快学会使用ZigBee并投入到应用产品的开发。

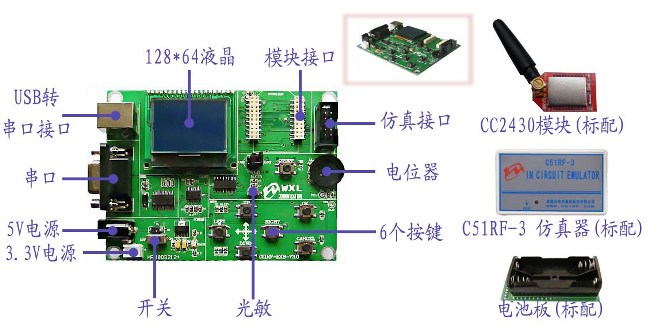

2、网络表演板的改进：

l SNT 128X64 图形点阵液晶显示模块，显示效果更好

l 模块插座换成双排插座，更方便拔插

l 增加USB转串口，方便笔记本用户使用

l 把JTAG放到底板上，方便仿真调试，保护模块

l 增加光敏传感器，可以做WSN演示实验

3、模块改进

l 换成双排插针，更容易使用

l JTAG去掉，放到网络表演板上，模块更加小巧

l 金属保护罩，保护模块

4、资料更齐全

l 多达72页的入门使用手册

l 22个CC2430单片机基础程序代码

l ZigBee基础实验增加

l ZigBee演示实验增加

l 免费提供实验手册

5、配套教材《ZigBee2006无线网络与无线定位实战》

6、配套ZigBee2006全功能协议栈。

硬件配置：

系统配置清单：

序号	名称	单位	数量	备注
1	C51RF-3仿真器	台	1
2	ZigBee高频模块	块	3	CC2430
3	USB线	根	2
4	网络扩展板	块	2	液晶/传感器
5	短接帽	个	6
6	电池底板	个	3
7	光盘	张	1
8	天线	支	3	杆状2.4G
9	保修卡	张	1

C51RF-3-PK硬件描述:

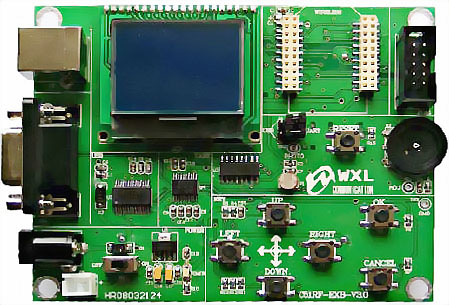

网络扩展板（带OLED）	参数：
	尺寸：111.58㎜×82.28㎜×26.50㎜(以实物为准) 电源电压：5V（DC）液晶：128×64，点陈图形按键：6个传感器：光敏、电位器接口：RS232接口，10针JTAG插座电池盒：三节无线ZigBee接口：20针
	多种资源，轻松实现ZigBee网络演示，传感器演示实验，CC2430/CC2431无线基础实验。

CC2430模块	参数
	尺寸：33.02×㎜26.80㎜×18.00㎜(以实物为准、底色有红、绿、蓝等) 工作电压：2.0V-3.6V 工作频率：2400M-2483.5M 芯片闪存：128K 芯片RAM：8K 接收灵敏度：101dB 传输速率：≦250K
	2.4GISM频段，数据稳定传输

C51RF-3仿真器	参数
	尺寸，86.70㎜×52.44㎜×21.98㎜(以实物为准) 接口：USB B型插座，10孔插头
	连接电脑和CC2430芯片，用于下载程序和在线仿真调试。

电池板	参数
	尺寸：62.40㎜×30.54㎜×19.10㎜(以实物为准、底色有红、绿、蓝等)电池电压：1.5V×2 接口：无线龙模块接口，10针插座
	移动测试的得力助手

电源适配器	参数
	输入：AC 220V 50Hz 输出：DC 5V 600mA


2.4G杆状天线	参数
	尺寸：51.40㎜（长）×ф10.30㎜（直径）(以实物为准) 频率特性：2.4G


串口线	参数
	接口类型：RS232

USB线	参数
	接口类型：A型插头－B型插头

软件配置：

ZigBee无线网络专业开发系统：从C51基础程序到射频通信，从点对点到点对多点，从点对多点到SimpliciTI网络，从小网络到ZigBee无线网络完全开发！由简单到复杂，由浅入深循序渐进的掌握无线单片机及无线网络的奥秘！学习单片机技术及编程、学习射频通信及控制, 、学习简单网络协议到程序实现、学习IEEE802.15.4及ZIGBEE无线网络协议，让你畅想嵌入式、遨游无线！未来是什么？未来是无线的未来！敲开无线的大门，进入无线殿堂的最佳选择！C51RF-3-PK----飞跃梦想的平台！

系统使用说明书：

包含硬件平台结构和原理图分析，IAR软件的安装和使用入门，菜单综合测试程序演示介绍和ZigBee2006表演程序分析介绍。从系统硬件到IAR软件，从SPP综合程序到ZigBee2006网络实验，让我们对PK系统有了一个全面的整体认识。

CC2430基础实验及实验手册：

多达22个基础实验，涉及到CC2430处理器的每个外设的使用。长达62页的实验手册，比较详细的介绍每个实验的原理和实现。

CC2430使用手册：

CC2430芯片中文使用手册，详细的介绍了芯片内部结构及原理。

ZigBee协议使用手册：

ZigBee中文使用手册，帮助您理解ZigBee无线网络协议的原理。

系统硬件规格手册：

详细描述系统各个硬件部件的物理参数、电气参数、性能参数等。

CC2430点对点实验及实验手册：

CC2430射频部分配置及数据传输实验以及原理介绍和程序实现分析。

CC2430点对多点实验及实验手册：

采用FDMA实现点对多点通信及数据传输实验以及原理介绍和程序实现分析。

英文资料：

系统涉及到的所有英文原文资料手册，包括：
IEEE802.15.4协议规范（E）

ZigBee2004协议规范（E）

ZigBee2006协议规范（E）

ZigBee2007协议规范（E）

ZigBee PRO协议规范（E）

CC2430芯片手册（E）

CC2430中文芯片资料

等等

ZigBee2004协议实验及实验手册：

ZigBee2004协议网络例程演示及实验原理分析和程序实现介绍。

ZigBee2006培训课件（92+128+155+62页）：

该培训课件是无线龙07年份举办的种子教师研修班的课件，对Z-Stack1.4.1/1.4.2进行了比较深入的分析，主要以实例为主，一步步讲解了ZigBee技术入门知识；分析了ZigBee网络层、应用层结构，以及程序实现；还介绍了ZigBee网络中的绑定、路由、应用模式等概念和程序实现；最后以定位实验做全面的总结。

TIMAC1.1.0实验及实验手册：

在OSAL之上，利用PHY和MAC进行CC2430的全面操控，脱离zigbee的NWK和APL，仅仅利用IEEE802.15.4进行数据传输。让我们更深入分析理解无线网络的PHY和MAC结构和原理以及程序实现。

ZigBee2006协议实验及实验手册：

ZigBee2006协议网络例程演示及实验原理分析和程序实现介绍。

SAMPLE表演实验及实验手册：

最简单的ZigBee协议栈演示实验，其例子介绍见系统说明手册。

SIMPLE绑定实验及实验手册：

设置设备自动的进入网络，创建1对1或1对多的绑定，命令的发送，解除绑定、从新指定绑定等操作。

串口互发实验及实验手册：

学习Zigbee2006发送、接收数据的方法，学习串口的使用，掌握Zigbee数据的处理方法。通过串口发送数据，并通过串口接收数据，中间的介质采用Zigbee2006。

SimpliciTI实验及实验手册：

利用SimpliciTI网络协议实现点对点对等网络的数据传输，再整个流程中共有，发现网络、连接网络、加入网络和数据传输过程，在SimpliciTI网络协议中已经将发现、连接、加入网络的功能全部包含，我们只需要编写我们需要的应用部分就可以了。

系统原理图及系统PROTELL99库文件包：

系统包含部件的原理图和涉及到的封装库文件（仿真器除外）。

IAR7.20H开发软件：

程序实现的软件平台和编译工具

CC2430所有驱动软件：

包含仿真器USB驱动、协议分析仪软件、物理地址读写软件、Flash读写软件等。

相关其他配套软件：如PDF阅读器、串口调试助手等辅助软件。

配套教材：《ZigBee2006无线网络与定位实战》

资料下载：

ZigBee开发系统实验手册目录	TPS851_光敏传感器资料
液晶屏OCM12864-9资料	液晶屏资料
IAR中文资料---安装与使用	CC2430芯片资料
zigbee开发工具选型指南	低功耗无线产品开发工具选型指南
ZigBee协议规范2007版本(英文)	ZigBee-PRO协议模式(英文)
ZigBee串库(ZCL)介绍(英文).rar	Zigbee2006串口互发通信实验手册目录
zigbee2004协议使用手册(PK)(节选)	TI-MAC-1.1.0例程使用手册目录
SimpliciTI实验手册目录	Simple绑定实验手册目录
CC2430基础实验手册目录	CC2430基础实验目录
CC2430对点对通信实验手册(节选)	CC2430点对多点通信实验手册（PK）(节选)
Z-Stack ZCL API说明(英文)	ZigBee协议栈中文说明目录
CC2430物理地址烧写说明手册	ChipconFlash编程软件
IEEE802.15.4/ZigBee协议分析PC软件	SmartRF_Studio
数据分析仪安装包	数据分析仪说明书(英)
CC2431数据手册	CC2430中文使用手册目录

〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓
