产品简介:
本系统采用先进的FPGA技术，能够进行20MHz的高速数据采集，并对采集数据快速存储、读取；系统广泛应用于RGB图象处理、 高精度视频、数字存贮示波器、电力电缆故障测试、医学图象处理、国防、航空航天、 能源、通讯等领域。
DTE0820B是西安达泰电子有限责任公司开发的USB总线数据采集产品，可经USB电缆接入各种台式计算机, 笔记本机, 工控机连接，构成实验室、产品质量检验中心、 特别是野外测控、医疗设备等领域的数据采集、波形分析和处理系统， 也可构成工业生产过程控制监控测量系统。而且它具有体积小，即插即用等特点，因此是便携式系统用户的最佳选择。
DTE0820B采集器具有8个独立通道12位动态范围的A/D转换器。 为用户提供了8路同步高速模拟输入通道，同时附加8路低速模拟输入通道。 数据采集器输入信号范围0~5V（高速）。
|
主要性能指标:
- 采样频率：20MHz 10MHz ...100KHz 可软件设置；
- A / D 分辨率：12Bit A/D；
- 输入电压范围：0 ~ 5V；
- 模拟输入通道：8通道同步无相差；1~8通道可以任意组合；
- 输入阻抗：60K @20MHz；
- 存储深度：512K样点/通道；
- 触发方式: 内部、外部、信号、信号抢先；
- 工作温度: -20 ~ 40℃；
- 通讯接口： USB1.1标准接口；
- 仪器箱体：310×250×120mm；高速通道数量可以选择，机箱可以定制。
|
|
系统结构:
DTE0820B高速数据采集系统硬件采用与 PC104结构 兼容的数据总线结构， 控制板尺寸与PC104板完全一样。每个高速模拟通道是一块独立的采集板， 多个通道是通过多块采集板组装而成，组装方法与PC104结构一样，上下层叠即可。 |
|
产品图片:
|
|
|
|
|
|
通道采集板组装图 |
仪器面板局部图 |
测试波形图 |

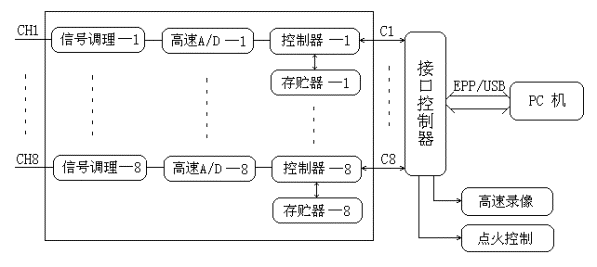

组成框图： |
|
|
|
功能说明：
信号调理单元共有8个， 分别对各传感器的输入信号进行预处理； 高速A/D单元共有8个，将模拟量以20MHz采样频率转换为数字量；
控制器单元负责A/D控制、数据存贮、读取、接口控制；
接口控制器协调各路采集单元同步工作，与主控计算机进行数据交换。
该系统为高速多通道同步数据采集系统， 在系统设计时采用多通道同步技术方案，以保证对瓦斯快速爆炸过程中温度、 压力及火焰的同步真实记录再现。多通道同步采集的实现是由高速可编程器件的复杂逻辑组合完成的， 每个通道独立采样是这一技术的基本保证，如果多路信号共用一个采集单元，那么要保证同步记录是几乎不可能的。 对各个通道协调控制是该系统的一个特点，实现这一功能，就必须采用高速可编程逻辑单元。 该系统的独立协调控制避免了各信号道之间的相互干扰；系统触发方式可以选择外部、内部、信号等方式； 系统软硬件的协调控制通过计算机的USB口进行数据传输及控制，整个系统12VDC供电， 全部安装在一个机箱内。 |
独特技术：
- 高速（采样速率20MHz）模数（A/D）转换技术
- 多通道（8个通道）同步无相差采集技术
- 现场硬件可编程逻辑技术；
- 海量数据的缓存技术；
- 计算机USB接口的高速控制技术；
- 高级语言（VB）的实时控制技术。
|
|
应用实例：
动态数据采集分析仪：瓦斯爆炸监测分析、振动分析、飞行弹射分析、教学仪器
应用单位：西安科技大学（矿院）、长沙高等师专、西飞国际、郑州大学 |
