热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

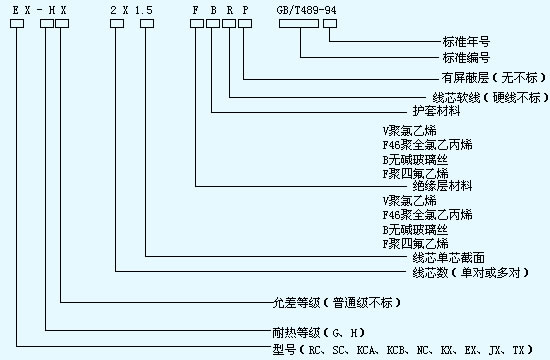

型号表示

主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶

结构特征、绝缘层、护层材料、使用温度

使用分类、允差等级、护层着色标志

绝缘层及护层			使用温度
材料		符号
聚氟乙烯		PVC	-25～70℃ -25～105℃
聚全氟乙丙烯		FEP	-60～205℃
可溶性聚四氟乙烯		PFA	-60～260℃
结绝示意
护层	绝缘层	合金丝	护层	屏蔽层	合金丝

使用分类	标志	允许登记及护层着色
使用分类	标志	普通级	精密级
一般用	G	（黑色）	S（灰色）
耐热用	H	（黑色）	S（灰色）

产品标号（标记）

补偿导线合金丝和绝缘层颜色

配用热电偶分度号	一般用（G）产品标号		耐热用（H）产品标号
配用热电偶分度号	普通级	精密级（S）	普通级	精密级（S）
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

补偿号线型号	配用热电偶的分度号	补偿导线合金线		绝缘层着色
补偿号线型号	配用热电偶的分度号	正极	负极	正极	负极
SC	S(铂铬10—铂)	SPC(铜)	SNC(铜镍)	红	绿
NC	N(镍铬硅—镍硅)	NPC(铁)	NNC(铜镍)	红	黄
KC	K(铜—康铜)	KPC(铜)	KNC(铜镍)	红	蓝
KX	K(镍铬—镍硅)	KPX(镍铬)	KNX(铜镍)	红	黑
EX	E(镍铬—铜镍)	EPX(镍铬)	ENX(铜镍)	红	棕
JX	J(铁—铜镍)	JPX(铁)	JNX(铜镍)	红	紫
TX	T(铜—铜镍)	TPX(铜)	TNX(铜镍)	红	白

补偿导线的热电势、允差

	热电势及允差（μV）						热电偶测试端温度(℃)
	100 ℃			100 ℃
	热电势 (标准值)	允差		热电势 (标准值)	允差
	热电势 (标准值)	普通级	精密级(S)	热电势 (标准值)	普通级	精密级(S)
SC或RC	645	±60(±5.0℃)	±30(±2.5℃)	1440	±60(±5.0℃)	--	1000
KCA	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	4095	±100(±2.5℃)	±60(±1.5℃)	8137	--	--	900
KX	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	2774	±200(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	6317	±60(±2.5℃)	±120(±1.5℃)	13419	±200(±2.5℃)	±120(±1.5℃)	600
JX	5268	±140(±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	4277	±60(±1.0℃)	±30(±0.5℃)	9285	±90(±1.5℃)	±48(±0.8℃)	300

补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：

使用分类	标称截面(mm2)	单股线芯		多股软线芯(R)		绝缘层厚度(mm)	护层厚度(mm)	外径上限(mm)
		线芯股数(根)	单线直径(mm)	线芯股数(根)	单线直径(mm)			扁平型		屏蔽扁平型
		线芯股数(根)	单线直径(mm)	线芯股数(根)	单线直径(mm)			单股线芯	多股线芯	单股线芯	多股线芯
一般用(G)	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.80	7	0.30	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1.0	1	1.13	7	0.43	0.7	1.0	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1.0	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1.0	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐热用(H)	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.80	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1.0	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

订交货说明：
1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
2、本厂生产热电偶用补偿电缆，供多点测温使用。
3，用户如有特殊需求，可在订货合同中注明。
