特点

⊙ 多种信号自由输入、量程自由设置

⊙ 软件调零调满度,冷端单独测量,显示精度优于0.2%FS

⊙ 模糊理论结合传统PID方法,控制快速平稳

⊙ 输出功能有多种选择

⊙ 断线报警功能,所有参数显示均可屏蔽

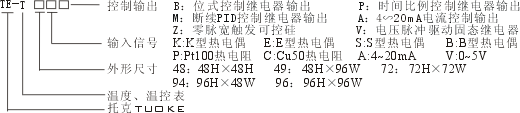

一、型号及含义

二、型号及技术参数

1、热电偶测量范围

型号	传感器	测量范围	分辩率	测量精度
TE-T□K□	K	0℃∽1300℃	1℃	±0.5%F.S±1digit
TE-T□E□	E	0℃∽800℃	1℃	±0.5%F.S±1digit
TE-T□S□	S	0℃∽1600℃	1℃	±0.5%F.S±1digit
TE-T□B□	B	0℃∽1800℃	1℃	±0.5%F.S±1digit

2.热电阻测量范围

型号	传感器	测量范围	分辩率	测量精度
TE-T□P□	Pt100	-100℃∽600℃	0．1℃	±0.5%F.S±1digit
TE-T□C□	Cu50	-50℃∽150℃	0．1℃	±0.5%F.S±1digit

3.模拟信号输入

型号	传感器	测量范围	分辩率	测量精度
TE-T□V□	0∽5V/1-5V	-1000∽9999	由量程确定	±0.5%F.S±1digit
TE-T□A□	4∽20mA/1∽10mA	-1000∽9999	由量程确定	±0.5%F.S±1digit

三、技术参数

测量精度	±0.5%F.S±1digit
冷端补偿误差	≤±2℃
测量数显范围	-1999∽9999 199∽999二种
报警范围	全量程自由设定
显示	红绿双色双排数码管
继电器输出触点容量	3A/220V阻性或指定
可控硅触发信号	5V/40uS或额定100mA,瞬时1A（自触发）
固态继电器输出信号	12V±3A 30mA
工作环境	0∽50℃，相度湿度≤85%RH
电源	AC 220V±10% 50HZ/60HZ
功耗	≤4VA

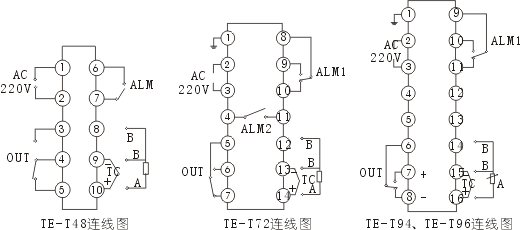

四、连接图

注：所有接线图中OUT所指单元为主控输出单元，其中开关状态是指带继电器输出状态，+、-状态是指连续电流，电压输出端子及接固态继电器时的脉冲直流电压输出端子，接可控硅输出时，-端子接控硅触发极，+端接控硅条一阳极（或单相硅的阴极），主控输出接线图例见下：

五、操作说明
仪表参数修改，设定时的人机对话均通过按键来实现的。当在第一次使用本产品时，请详细阅读下面的操作流程。

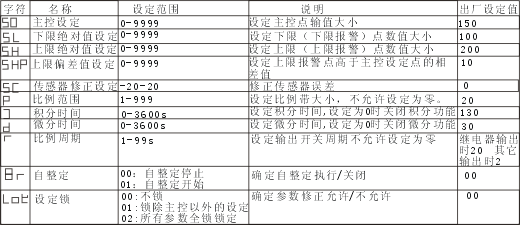

注意：①在第二设定状态，当AT=0时，按SET键时间超过5秒钟将退出设定状态，进入正常控制状态。 ② 在第二设定状态,当AT=1时,按SET键时间超过5秒,系统将退出设定状态并自动进入自整定寻优状态 ③在自整定工作状态,按SET键后,系统将进入设定状态,并退出自整定状态,你若要重回自整定状态时,则可把AT再设置成1后退出。 ④在设定状态设定完成后,如不按正确操作退出设定状态,超过30秒后,系统将自动退出设定状态,你前次所设定参数被宣布无效。 ⑤当你为防止别人修改你的参数时，可在第二设定状态把LOK值设定为02. 设定字符解释：以下字符每按一次SET键后依次出现，根据不同功能有些字符可能在你所选用的仪表中不存在。

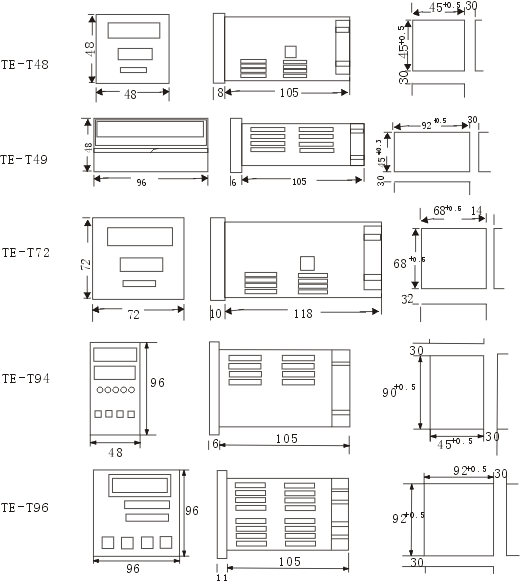

六、外形及开孔尺寸

七、使用保存注意事项

1、为防止仪器损坏或失效，选用适当的保险丝保护电源线及输出线以防强电流冲击。
2、为防止仪器损坏或失效，请用额定电供电。并在所有接线工作完成后方可供电。
3、为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排放蒸汽的场所中使用。
4、为防止触电或燃烧，严禁触及仪器内部，仪器有高电压、高温部件。
5、为防止事故或仪器失效，严禁改动仪器。
6、断电后方可清洁仪器。清除显示器上的污渍请用软布或棉纸。
7、显示器易被划伤，禁止用硬物擦洗或触及。禁止用螺丝刀或圆珠笔尖硬物体操作面板按键，否则会损坏或划伤按键。
8、对热电偶输入信号请用与热电偶丝相同材料的补偿导线。对热电阻输入信号请用相同规格低阻值导线，且三线长度尽量相等。
9、特别注意电源输入线与信号输入线不可错接，及输出端子被强电流短路等。电源线与信号线尽量与大电流传输线分开布线，以减少电磁辐射对仪表的影响，在无法避免时，仪表连线请尽量选用屏蔽线。
