TLA5202 逻辑分析仪
TLA5000 系列逻辑分析仪主要特点和优点
□ 500 ps/32 Mb 的深内存定时及每条通道上125 ps 的MagniVu 同步高分辨率定时，可以满怀信心地对快速信号进行数字信号定时测量235 MHz 状态采集，分析高速同步数字电路
□ IView TM 模拟和数字信号同时相关显示，查看模拟问题怎样影响您的数字信号
□ 通过建立/保持时间超限触发和显示，检验数字设备的建立/保持时间性能
□ 34/68/102/136 通道配置提供了灵活的解决方案,可以适应任何预算应用
□ 数字硬件检验和调试
□ 数字硬件性能监测和测量
□ 单处理器和总线调试
调试时您需要的强大功能，使用时您想要的简便性，购买时您可以承受的价格
对需要确定初始化故障、运行中断和间歇性操作问题的任何数字设计人员，经济型TLA5000 系列逻辑分析仪为他们提供了高速定时分辨率、深内存采集、快速状态采集和完善的触发功能。不管是第一次使用逻辑分析仪的用户还是资深用户，TLA5000 系列都为同时进行状态分析和定时分析提供了理想的解决方案。直观的用户界面、熟悉的基于Windows 的桌面和OpenChoice TM 联网和分析功能，使TLA5000 系列逻辑分析仪可以简便地在用户的设计环境中组网。
500 ps 的定时分辨率、高达32 MB 的内存深度、每条通道上125 ps 的MagniVu TM 同步采集，使您能够满怀信心地在速度日益提高的信号上测量数字信号定时。由于MagniVu 的定时分辨率，您可以迅速找到各种困难的问题，如数字逻辑错误、毛刺、建立/保持时间超限和串扰。您可以使用建立/保持时间超限触发和显示，检验数字设备的建立/保持时间性能。
今天，大多数产品可能会同时具有数字问题和模拟问题。通过iView TM 模拟和数字信号同时相关显示，您可以在逻辑分析仪显示屏上，清楚地查看模拟问题怎样影响数字信号。
技术指标
MagniVu 和iView (模拟数字域联合观测)，与定时采集或状态采集同步
深内存定时
最大定时分辨率－500 ps (2 GHz)
最大内存深度－每条通道32 Mb
MagniVu TM
最大定时分辨率－125 ps (8 GHz)
MagniVu 内存深度－每条通道16 Kb
状态采集
最大时钟速率－235 MHz
最大内存深度，带时标－每条通道8 Mb
iView TM 支持的泰克示波器
TDS1000/2000 系列
TDS3000/3000B 系列
TDS5000 系列
TDS6000 系列
CSA/TDS7000 系列
TDS684C, TDS694C
TDS754C, TDS784C, TDS724D, TDS754D, TDS784D, TDS794D
|
|
TLA5201 |
TLA5202 |
TLA5203 |
TLA5204 |
|
通道数(CH) |
34 |
68 |
102 |
136 |
|
通用定时分析能力 |
2GHz/ 1GHz / 500MHz1/
4通道 / 1/2通道 / 全通道 |
|
MagniVu高分辨率
时基分析能力 |
125ps
8GHz |
|
状态分析能力 |
235MHz |
|
存储深度 |
512Kb－ 标配
2Mb － 选件7S
8Mb － 选件8S |
通用探头
P6417 通用探头
P6417探头是17个通道的通用逻辑分析仪探头，16根数据线和1根时钟线。它可以方便地与被测系统相连，当需要连接独立的引脚来观测波形时，可以用KlipChips 连接被测点。在数据线和时钟线上容性负载为2pF。
P6418 - 通用探头
P6418是17通道的通用探头，16根数据线和1根时钟线。在数据线上容性负载为1.4 pF，在时钟线上容性负载为2 pF。它带有导线束和微型触点夹，可以直接连接或使用微型触点夹连接目标系统内部的各个测试点。P6418 可以与广泛的业内标准探头配件一起使用，灵活地连接到目标系统上。
建议在通用应用中使用这种探头
P6434高密度探头
P6434 是一种轻便型探头，它有34 个通道，32 个走数据，2 个走时钟，在数据线和时钟线上的容性负载为2 pF。它的连接端有一个自缩紧装置，可以迅速完成"连接"和"断开"动作，保证了安全可靠的连接能力。P6434探头只能与AMP Mictor 连接器一起使用。
建议在电路板采用AMP Mictor 连接器的高密度应用中采用这种探头。

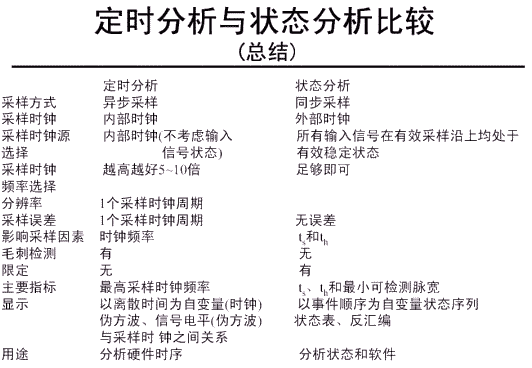

结构和工作原理图
订购指南
TLA5201 －34 通道, 500 ps 深内存定时分辨率, 最高32 Mb 内存深度, 每条通道上125 ps 的MagniVu 定时分辨率, 235 MHz 状态采集, 512 kb 逻辑分析仪
TLA5202 －68 通道, 500 ps 深内存定时分辨率, 最高32 Mb 内存深度, 每条通道上125 ps 的MagniVu 定时分辨率, 235 MHz 状态采集, 512 kb 逻辑分析仪
TLA5203 －102 通道, 500 ps 深内存定时分辨率, 最高32 Mb 内存深度, 每条通道上125 ps 的MagniVu 定时分辨率, 235 MHz 状态采集, 512 kb 逻辑分析仪
TLA5204 －136 通道, 500 ps 深内存定时分辨率, 最高32 Mb 内存深度, 每条通道上125 ps 的MagniVu 定时分辨率, 235 MHz 状态采集, 512 kb 逻辑分析仪
仪器选项
选项1C －增加iView 外部示波器电缆套件(012-1614-02)
选项1P －增加全套P6418 17 通道通用探头(每个探头包括两条8通道引线束、一条1 通道引线束、20 个SMT KlipChip TM 抓斗尖端)
选项2P －增加全套P6434 34 通道高密度Mictor 探头
选项3P －增加全套P6417 17 通道通用探头，可以把8 通道适配夹小组分成多条通道(每个探头包括两条8 通道引线束、一条1 通道引线束、20 个SMT KlipChip 抓斗尖端)
选项4P －增加全套P6419 17 通道高密度压缩探头
|
选项 |
TLA5201 |
TLA5202 |
TLA5203 |
TLA5204 |
|
1P增加P6418 探头 |
2 |
4 |
6 |
8 |
|
2P增加P6434 探头 |
1 |
2 |
3 |
4 |
|
3P增加P6417 探头 |
2 |
4 |
6 |
8 |
|
4P增加P6419 探头 |
2 |
4 |
6 |
8 |
选项7S －把基本内存提高到每条通道2 Mb 内存深度
选项8S －把基本内存提高到每条通道8 Mb 内存深度
服务选项
选项C3 －三年校准服务
选项C5 －五年校准服务
选项D1 －校准数据报告
选项D3 －三年校准数据报告(要求选项C3)
选项D5 －五年校准数据报告(要求选项C5)
选项R3 －三年修理服务
选项R5 －五年修理服务
选项IN －产品安装服务
包括的配件
迷你键盘
滑轮光学鼠标
前面板盖－(200-4651-00)
探头固定架－(407-4435-01)
配件袋－(016-1935-00)
鼠标垫－(016-1524-04)
TLA5000 系列产品软件光盘－(063-3487-02)
TLA5000 系列操作系统恢复光盘－(063-3672-00)
TLA 文档光盘－(063-3671-00)
TLA5000 快速安装指南－(071-1302-00)
TLA V4.3 用户手册－(071-0863-03)
TLA5000 安装手册－(071-1301-00)
可溯源的校准证书
电源线
推荐配件
逻辑分析仪手推车－LACART, K4000
TLA5000 机架安装套件－(016-1887-00)
TLA5000 带轮旅行箱－(016-1937-00)
TLA7QS －TLA 系列培训套件 (要求TLA 配置：102 条通道)
TLA7QS 技术参考支持套件－(020-2211-02)
TLA7QS 快速入门培训手册－(070-9717-05)
TLA5000 维护手册－(071-1305-00)
TLACAL1 －TLA520x 性能检验和调节夹具
电源线选项
TLA5000 国际电源插头
选项A0 －美国插头, 115 V, 60 Hz (161-0104-00)
选项A1 －欧洲插头, 220 V, 50 Hz (161-0104-06)
选项A2 －英国插头, 240 V, 50 Hz (161-0104-07)
选项A3 －澳大利亚插头, 240 V, 50 Hz (161-0104-05)
选项A4 －北美插头, 240 V, 50 Hz (161-0104-08)
选项A5 －瑞士插头, 220 V, 50 Hz (161-0167-00)
选项A6 －日本插头, (161-A005-00)
选项A10 －中国插头, 50 Hz (161-0306-00)
选项A99 －无电源线
软件
TLA5000 系列产品软件光盘－(063-3487-02)
TLA5000 系列操作系统恢复光盘－(063-3672-00)
其它
用户手册的语言选项
选项L0 －英文手册
选项L10 －俄语手册
选项L99 －不带手册
