BD SENSORS 流体静力液位计LMK 457
|
|
型 号：
|
LMK 457
|
|
价 格：
|
|
|
品 牌：
|
3563
|
|
|
|
► 电容式陶瓷传感器
► 材料：1.4571 (316Ti)
可选：CuNiFe
► 投入式或法兰式
► 额定量程
从0…40 cmH2O至0...200 mH2O
(从0...40 mbar至0...20 bar)
流体静力液位计LMK 457是专为造船工业和海上作业等工况条件非常恶劣的应用场合所设计。本品适合在开放式液罐、容器或水库中测量液体或粘稠介质的液位。
LMK 457 拥有一个坚固可靠的电容式陶瓷传感器，保证它能够精确测量低液位。因其拥有不同的外壳材料可供选择，例如不锈钢1.4571 (316Ti) 或特殊的CuNiFe (耐海水腐蚀)，再加上多种安装方式，使LMK 457能够在造船工业和海上作业得到非常广泛的应用。
为了能够满足造船工业和海上作业的特殊要求，所用压力变送器必须通过非常严格的测试。本品通过各项测试并获得德国劳氏 (GL) 和挪威（DNV）船级社的认证，并可提供ATEX认证。
典型应用范围：
► 压舱液罐
► 燃料和油料液罐
► 给水和废水液罐
产品特点:
► 温漂系数小
► 出色的线性
► 优秀的长期稳定性
► 0.175 % / 0.125 % FSO BFSL
(0.35 % / 0.25 % FSO IEC 60770)
► 可选 防爆 Ex
(仅适用于4 … 20 mA / 2线制) IBExU 05 ATEX 1070 X
► 可选:
- 线缆保护
- 陶瓷隔膜Al2O3 99.9 %
- 客户特殊需求
|
额定量程 |
|
|
0.04 |
0.06 |
0.1 |
0.16 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
20 |
|
液位 [mH2O] |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
60 |
100 |
160 |
200 |
|
最大过压 [bar] |
2 |
2 |
4 |
4 |
6 |
6 |
8 |
8 |
15 |
25 |
25 |
35 |
35 |
60 |
60 |
|
信号输出/ 电源 |
|
2线制 |
4 ... 20 mA / VS = 9 ... 32 VDC (Vs rated = 24 VDC) |
防爆Ex： VS = 12 ... 28 VDC |
|
性能 |
|
精度 |
BFSL |
|
|
标准：£ ± 0.175 % FSO
可选：£ ± 0.125 % FSO |
标准：£ ± 0.35 % FSO
可选：£ ± 0.25 % FSO |
|
负载特性 |
Rmax = [(VS – VS min) / 0.02] W |
|
影响效应 |
电源：0.05 % FSO / 10 V 负载：0.05 % FSO / kW |
|
响应时间 |
< 200 ms |
|
温漂特性 (零点偏移和量程范围) |
|
温漂系数 [% FSO/ 10K] |
£ ± 0.1 |
|
补偿范围 [°C] |
0 ... 80 |
|
机械稳定性 |
|
防震 |
4 g (根据GL: curve 2 / 和 DNV: class B / 基于: IEC 60068-2-6) |
|
工作温度 |
|
介质 |
-25 ... 80 °C |
防爆 Ex： 应用于 0区： -20 ... 60 °C
应用于1区或更高： -25 ... 70 °C |
|
保存 |
-40 ... 80 °C |
|
|
|
反极性保护 |
无损害，但不工作 |
|
电磁兼容 |
射频保护符合 - EN 61326
- 德国劳氏Germanischer Lloyd (GL) 船级社认证
- 挪威Det Norske Veritas (DNV) 船级社认证 |
|
可选 防爆 Ex
DX14-LMK 457 |
0区 [4]：II 1 G EEx ia IIB T4 20区: II 1 D EEx IP68 T=85 °C (适用于旋入或法兰安装形式) 最大技术安全值 ：Vi = 28 V, Ii = 93 mA, Pi = 660 mW, Ci = 146.3 nF, Li = 5 mH |
|

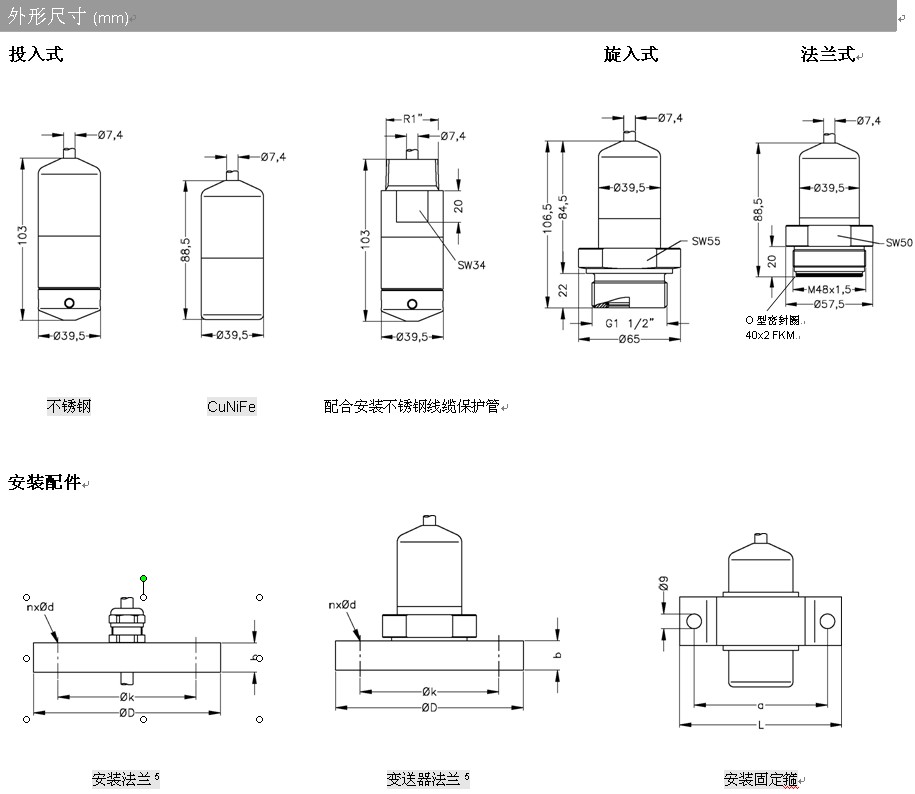

法兰
(DIN 2501) |
尺寸 |
|
D |
k |
b |
n |
d |
|
DN25/PN40 |
115 |
85 |
18 |
4 |
14 |
|
DN50/PN40 |
165 |
125 |
20 |
4 |
18 |
|
DN80/PN16 |
200 |
160 |
20 |
8 |
18 |
|
|
固定箍
材料 |
尺寸 |
|
a |
L |
|
CuNiFe |
82 |
100 |
|
不锈钢 |
100 |
130 |
|
|
电气连接 |
|
|
TPE 蓝色 |
|
线缆保护 |
标准： 无特殊线缆保护
可选不锈钢管 [7]：如选此型号，发货时包括2 m已与液位计安装的不锈钢管; 其他长度请咨询 |
|
材料 |
|
壳体 |
标准：不锈钢 1.4571 (316Ti)
可选：CuNiFe (CuNi10Fe1Mn – 耐海水腐蚀) 适用于投入式液位计形式
其他材料请咨询 |
|
密封件 |
FKM，EPDM，其他材料请咨询 |
|
隔膜 |
标准：陶瓷 Al2O3 96 %
可选：陶瓷 Al2O3 99.9 % (允许用于额定量程从0.1 bar至1 bar) |
|
|
TPE |
|
其他 |
|
线缆 (本公司配套线缆)
|
导线间电容: 导线 / 屏蔽 和 导线 / 导线: 160 pF/m
导线间电感: 导线 / 屏蔽 和 导线 / 导线: 1.0 mH/m |
|
电流损耗 |
最大21 mA |
|
重量 |
约 400 g (不包括线缆) |
|
防护等级 |
IP 68 |
|
安装配件 (不包含在发货范围内) |
|
变送器法兰 |
不锈钢 1.4571 (316Ti)：
DN25 / PN40 (Æ115，厚18，4 定位孔 Æ14 位于Æ85)
DN50 / PN40 (Æ165，厚20，4定位孔 Æ18位于Æ125)
DN80 / PN16 (Æ200，厚20，8定位孔 Æ18位于Æ160) |
|
安装卡箍 |
不锈钢 1.4571 (316Ti) 或 CuNiFe |
|
变送器固定法兰 |
不锈钢 1.4571 (316Ti)：
DN25 / PN40 (Æ115，厚18，4 定位孔 Æ14 位于 Æ85)
DN50 / PN40 (Æ165，厚20，4定位孔 Æ18位于Æ125)
DN80 / PN16 (Æ200，厚20，8定位孔 Æ18位于Æ160) |
|
接线端子 |
不锈钢 1.4301 (304) 或镀锌钢 |
|

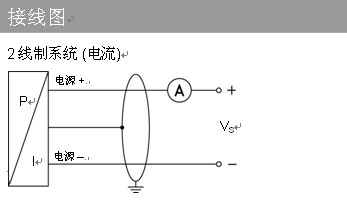

信号线定义 |
|
电气连接 |
线缆色 (DIN 47100) |
|
2线制系统 |
电源+
电源– |
白
褐 |
|
地线 |
黄 / 绿 (屏蔽) |
[1] 适用于表压、密封压、绝压。密封压、绝压的可测额定量程P N 从1 bar起
[2] 精度符合IEC 60770 – 限位点调整 (非线性，迟滞性，复现性)
[3] 接线盒KL1和KL2能够给本变送器提供更好的电压过压保护和参考气压平衡功能，视客户需求可供选择 (参见相关产品样本)。
[4] 仅允许用于环境大气压介于0.8 bar 至 1.1 bar时
[5] DN80/PN16 适合最高额定量程至 16 bar
[8] 耐海水腐蚀，无卤化物，耐高温至+125 °C
|
|
|
