► 压阻不锈钢传感器
► 精度：
0.175% / 0.125% FSO BFSL
(0.35% / 0.25% FSO IEC 60770)
► 额定量程
从0 ... 100 mbar
至0 ... 600 bar
► 温漂系数小
► 出色的线性
► 可选：平齐压力接口
► 可选：防爆 Ex:
TÜV 03 ATEX 2006 X
► 客户特殊需求：
- 特殊量程范围
- 其他特殊型号请咨询
压力变送器DMP 457是专为造船工业和海上作业等工况条件非常恶劣的应用场合所设计。它能够适用于任何与不锈钢材料1.4571 (316Ti) 和1.4435 (316L) 相兼容的气体和液体介质中。
变送器的压敏元件是一个具有高精度和优秀长期稳定性的压阻不锈钢传感器。为了能够满足造船工业和海上作业的特殊要求，本产品已通过非常严格的测试，并获得德国劳氏(GL)和挪威(DNV)船级社的认证。
多种标准输出信号、电气接口及压力接口使DMP 457在各个领域得到广泛应用。
造船工业 / 海上作业的典型应用：
► 柴油引擎
► 齿轮传动装置
► 压缩机
► 泵控制
► 锅炉
► 气动、液压控制
► 自动扶梯
|
额定量程 |
|
表压 [bar] |
-1 ... 0 |
0.1 |
0.16 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
|
绝压 [bar] |
- |
0.1 |
0.16 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
|
液位 表压 / 绝压 [mH2O] |
- |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
60 |
100 |
160 |
250 |
400 |
|
最大过压 [bar] |
3 |
1 |
1 |
1 |
1 |
3 |
3 |
6 |
6 |
20 |
20 |
60 |
60 |
60 |
100 |
|
|
60 |
100 |
160 |
250 |
400 |
600 |
|
绝压 [bar] |
60 |
100 |
160 |
250 |
400 |
600 |
|
最大过压 [bar] |
140 |
340 |
340 |
600 |
600 |
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
信号输出/ 电源 |
|
标准 |
2线制： 4 ... 20 mA / VS = 12 ... 36 VDC (Vs rated = 24 VDC) |
防爆Ex： VS = 14 ... 28 VDC |
|
性能 |
|
精度 |
标准：额定量程 > 0.4 bar：
额定量程 £ 0.4 bar：
可选：额定量程 > 0.4 bar： |
BFSL |
|
|
£ ± 0.175 % FSO
£ ± 0.250 % FSO
£ ± 0.125 % FSO |
£ ± 0.35 % FSO
£ ± 0.50 % FSO
£ ± 0.25 % FSO |
|
负载特性 |
Rmax = [(VS – VS min) / 0.02] W |
|
影响效应 |
电源： 0.05 % FSO / 10 V
负载： 0.05 % FSO / kW |
|
长期稳定性 |
£ ± 0.1 % FSO / 年 |
|
响应时间 |
< 5 ms |
|
工作温度 |
|
介质 |
-25 ... 125 °C |
|
电子元器件 / 环境 |
-25 ... 80 °C |
防爆 Ex：应用于 0区： -20 ... 60 °C
应用于1区或更高： -25 ... 70 °C |
|
保存 |
-40 ... 100 °C |
|
机械稳定性 |
|
抗震 |
4 g (根据GL: curve 2 / 和 DNV: class B / 基于: IEC 60068-2-6) |
ð 额定量程PN > 40 bar 总长增加约10 mm (不锈钢防护壳总长增加8 mm)!
ð 防爆Ex： 总长增加 37mm (不锈钢防护壳总长无变化)!
|
材料 |
|

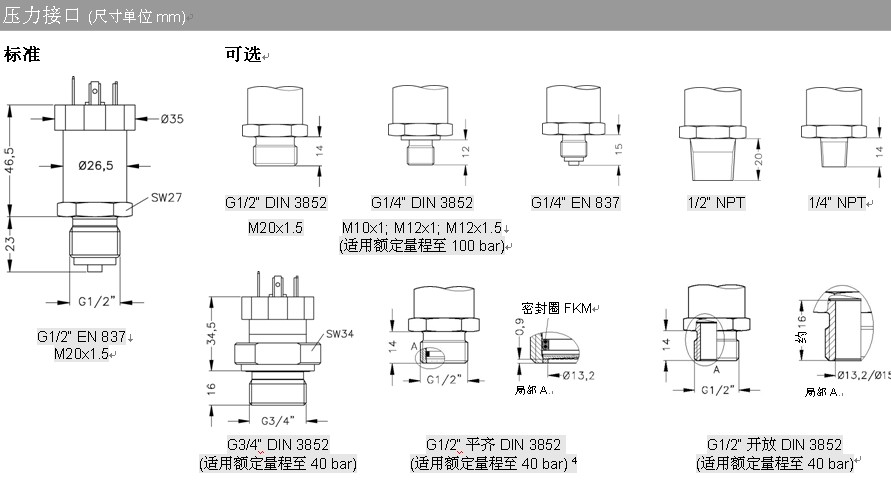

压力接口 |
不锈钢1.4571 (316Ti) |
|
壳体
|
不锈钢1.4301 (304)
不锈钢防护壳：不锈钢1.4404 (316L) ；带线缆压盖 |
|
密封件 (湿件) |
标准：PN £ 40 bar： FKM / PN > 40 bar： NBR
可选： 焊接式 (仅适用于压力接口 EN 837，额定量程PN 介于 0.25 bar至25 bar之间)
其他请咨询 |
|
隔膜 |
不锈钢1.4435 (316L) |
|
湿件 |
压力接口，密封件，隔膜 |
|
其他 |
|
可选 SIL 2型 |
遵照 IEC 61508 / IEC 61511 |
|
线缆 (本公司配套线缆)
|
导线间电容: 导线 / 屏蔽 和 导线 / 导线: 160 pF/m
导线间电感: 导线 / 屏蔽 和 导线 / 导线: 1 mH/m |
|
电流损耗 |
最大 25 mA |
|
重量 |
约140 g |
|
安装位置 |
不限 |
|
使用寿命 |
> 100 x 106 周期 |
|
信号线定义 |
|

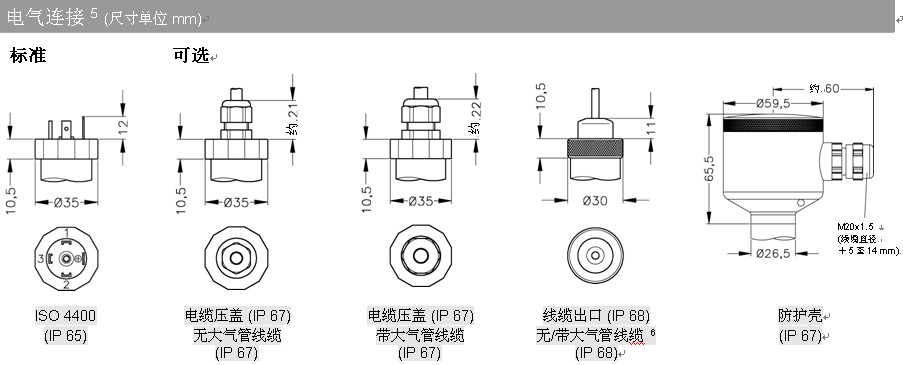

电气连接 |
ISO 4400 |
防护壳 |
线缆色
(DIN 47100) |
|

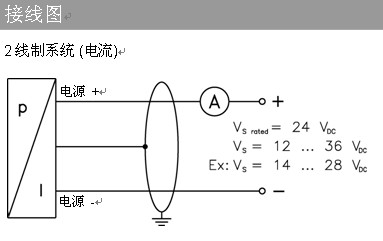

2线制系统 |
电源+
电源– |
1
2 |
IN +
IN - |
白
褐 |
|
地线 |
接地 |
|
黄 / 绿 (屏蔽) |
[1] 本压力变送器校调时采取压力接口垂直向下的安装方式，在额定量程PN £ 1 bar时，如在使用中采取其它安装方式可能会造成极其轻微的零点偏移。
[2] 精度符合IEC 60770 –限位点调整 (非线性，迟滞性，复现性)
[3] 仅允许用于环境大气压介于0.8 bar 至 1.1 bar时
