► 硅传感器或陶瓷传感器
► 输出信号
标准：4 … 20 mA / 2线制
可选： 0 … 10 V / 3线制
► 精度： 0.25 % FSO BFSL
(0.50 % FSO IEC 60770)
► 额定量程
从0 ... 250 mbar 至 0 ... 10 bar
|
额定量程 |
|
表压 [bar] |
-1…0 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
|
最大过压 [bar] |
3 |
1 |
1 |
3 |
3 |
7 |
7 |
12 |
12 |
25 |
|
信号输出/ 电源 |
|
标准 |
2线制：4 ... 20 mA / VS = 12 ... 36 VDC |
|
可选 |
3 线制：0 ... 10 V / VS = 14 ... 36 VDC |
|
性能 |
|
精度 |
BFSL: £ ± 0.25 % FSO |
IEC 60770 [1]: £ ± 0.5 % FSO |
|
负载特性 |
电流 2线制： Rmax = [(Vs – Vs min) / 0.02] W
电压 3线制： Rmin = 10 kW |
|
影响因素 |
电源： 0.05 % FSO / 10 V / 负载： 0.05 % FSO / kW |
|
温漂特性 (零点偏移及量程范围) |
|
额定量程 PN [bar] |
-1 … 0 |
£ 0.4 |
£ 1 |
> 1 |
|
补偿范围内最大温漂 [% FSO] |
£ ± 0.75 |
£ ± 1 |
£ ± 0.75 |
- |
|
温漂系数 [% FSO / 10 K] |
± 0.12 |
± 0.18 |
± 0.12 |
± 0.3 |
|
补偿范围 [°C] |
0 … 60 |
-25 … 85 |
|
电气保护 |
|
短路保护 |
永久 |
|
反极性保护 |
无损害，但不工作 |
|
电磁兼容 |
射频保护符合 EN 61326 |
|
机械稳定性 |
|
防震 10 g RMS (20 … 2000 Hz) |
抗冲击 100 g / 11 ms |
|
工作温度 |
|
介质 -25 … 90 °C |
电子元器件 / 环境 -25 … 85 °C |
保存 -40 … 100 °C |
|
材料 |
|
压力接口 / 壳体 |
铝，黑色 |
|
密封件 (湿件) |
FKM |
|
传感器 |
额定量程 PN £ 1 bar: 不锈钢 1.4305(303)，RTV，陶瓷 Al2O3，硅 额定量程 PN > 1 bar: 陶瓷Al2O3 96 % |
|
湿件 |
压力接口， 密封件， 传感器 |
|
其他 |
|
可测介质 |
非腐蚀性气体、轻度污染的空气、氮气 |
|
信号线定义 |
|

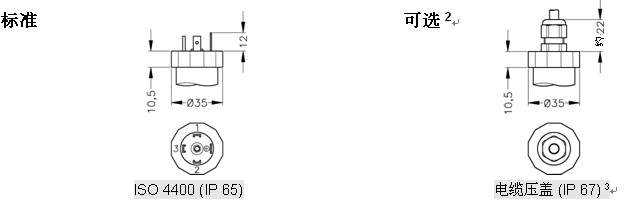

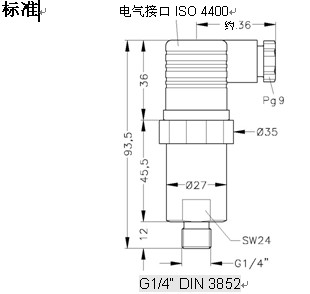

电气连接 |
ISO 4400 |
线缆色(DIN 47100) |
|

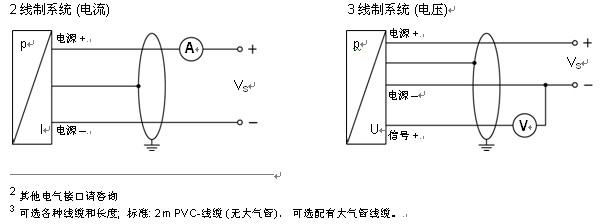

2线制系统 |
电源 +
电源 – |
1
2 |
白
褐 |
|
地线 |
接地 |
黄 / 绿 |
|
3线制系统 |
电源+
电源–
信号+ |
1
2
3 |
白
褐
绿 |
|
地线 |
接地 |
黄 / 绿 |
