CA8335电能质量分析仪的特点:
- 4路电压及4路电流输入
- 可同时捕捉及记录所有的电量参数，暂态波形和告警。
- 标配超大容量2G SD存储卡，可同时连续记录所有的电量参数达1个月。
- CA8335菜单含21种语言包括简/繁体中文，操作简便而精确。
- 新增“启动电流”记录
- 实时显示电压电流波形
- 可测谐波至50次
- 闪变计算
CA8335电能质量分析仪的主要功能：
⑴波形实时显示（4路电压/4路电流）
⑵半周期有效值测量（电压和电流）
⑶操作直观
⑷自动识别电流钳
⑸可测量直流成分
⑹各相谐波的测量、计算与显示可达50次
⑺总谐波失真度（THD）的计算
⑻快速暂态捕捉（每周期的采样256点）
⑼相量图显示
⑽可测量总VA、W和Var电量值及其各相值
⑾可测量总VAh、Wh和Varh电量值及其各相值
⑿K因数计算
⒀COSφ位移功率因数(DPF)和功率因数√(PF)的计算
⒁300次的暂态捕捉
⒂闪变计算
⒃三相不平衡度计算（电流和电压）
⒄可设置告警监控电网
⒅备份和储存截屏（图像和数据）
⒆趋势图记录可输出到PC
⒇PC软件支持数据恢复读取、可实时与仪器保持通讯
CA8335电能质量分析仪设置 用户可设定仪器的通用参数（日期和时间，显示屏对比度等），
然后选择仪器的接线方式及电网类型，
接入的电流传感器会被自动识别
所有的设置均可由屏幕确认。
检测
CA8335能同时显示4路输入通道
波形模式
一览表
相量图
分析 谐波模式 可显示总谐波畸变率及各相的相电压(U)、线电压(V)、电流(I)，视在功率(VA)的谐波分析和相对基波的百分比、有效值及相对基波成分的相位角等。
另外独具“专家模式”，可以对造成中性线和旋转电机发热的谐波次数直接显示、分析。
总谐波畸变率
各相总谐波畸变率
功率/电能模式 可计算显示所有相关的功率和电能值。
可通过“START”和“STOP”键
启动和停止电能的计量统计。
可测参数：W,Var,VA, Wh,Warh,VAh, PF,DPF或cosφ和tanφ
功率测试 某区间内电能积算统计
监测 所有的监测功能可同时执行!
告警模式 告警是在设定仪器时事先定义，用户可直接设定所有的参数及临界值。每次有告警触发时，仪器会记录日期、时间并记录报警持续时间及最大/最小值。
记录模式（Min/Max仅适用于CA8335）
当进行记录模式时，所选择的电量参数是以图形形式储存。
除此之外，屏幕上方的条形图可显示总记录时间。
记录的区间（时间）及记录时间间隔皆可自定义设置。
CA8335电能质量分析仪暂态模式 暂态模式可用来捕捉电压电流事件，经由设定的触发值所捕捉到的事件波形(4个周期)，其每周期为256点，并可放大或缩小。
启动电流 CA8335新功能 启动电流是电气设备启动时的最大电流。这个测量模式有助于正确地设计装机容量。
包络曲线 有效值 波 形
软件: CA8335系列产品可以运用两种软件产品来进行数据处理：
Power Analyzer Transfr 可进行基本信息处理，
Dataview 则适用于更全面的数据处理。

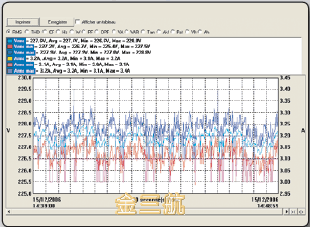

Power Analyzer Transfr
仪器编程：设置，记录，告警
对已记录的数据和告警进行处理
数据分析符合EN50160标准
截屏快照和暂态的传输波形
数据导出为Excel格式
在Windows视窗系统中将数据导出为图形格式
DataView
DataView软件，操作简单，可自动识别与PC相连的仪器，并打开相应的菜单。
用户可直接存取：
√仪器内记录的数据
√仪器的设置
√各种实时测量
√打印报告
√数据库管理
仪器可经由USB或RS232接口
与PC连接。它与CA公司其他产品相互兼容。
最低配置要求：
Windows 2000/ Windows XP/ Windows Vista
详细技术参数
产品型号 |
C.A 8334 |
Qualistar+
C.A 8335 |
|
通道数 |
3U/4I |
4U/4I |
| 电压(有效值AC+DC) |
线电压 |
6V-960V |
10V-1000V |
|
相电压 |
6V-480V |
10V-1000V |
|
电流(有效值AC+DC) |
100mA-6500A |
|
MN 钳头 |
MN93:2-240A; MN93A:0.005A-5A/0.1A-120A |
|
C 钳头 |
3A-1200A |
|
AmpFLEX或MA 钳头 |
30A-6500A |
|
PAC 钳头 |
10A-1000AAC/10A-1400ADC |
|
频 率 |
40Hz-69Hz |
|
电力电量参数 |
W,VA,var,PF,DPF,cosφ,tanφ |
|
电能参数 |
Wh,varh,VAh |
|
谐 波 |
有 |
|
THD |
有，0-50次，各相 |
|
专家模式 |
有 |
|
暂态记录次数 |
50 |
300 |
|
电压闪变 |
有 |
|
启动电流模式 |
4周期 |
有，>1分钟 |
|
三相不平衡度 |
有 |
|
记录
（所有参数，每秒记录1点） |
42分钟 |
1个月 |
|
最小/最大记录值 |
- |
有 |
|
告 警 |
10种不同类型4000次 |
40种不同类型10000次 |
|
电流传感器识别 |
8 |
8+ |
|
峰 值 |
有 |
|
相量图显示 |
自动 |
|
显示屏 |
1/4VGA LCD彩屏，320×240，对角线148mm |
|
截屏快照容量 |
12个 |
50个 |
|
电气安规 |
IEC 61010 1000V CATⅢ/600V CATⅣ |
|
菜单语言 |
6 |
20+ |
|
通讯接口 |
RS232/USB |
B型USB |
|
电 源 |
9.6V镍氢可充电电池 |
9.6V镍氢可充电电池，外部充电器/600V CAT Ⅳ |
|
外形尺寸 |
240×180×55mm |
|
重 量 |
2.1Kg |
1.9Kg |
标准配置
CA8334 包含1个背包，1根RS232光口线，1根电源线，4根3m电压线（带口径4mm的香蕉插头），4个鳄鱼夹，1本操作手册， PC软件及选配的电流传感器。
CA8335 包含1个背包，1根USB连接线，1根RS232光口线，1个外部充电器，5根3m电压线（带口径4mm的香蕉插头），5个鳄鱼夹，1套12个色环，1块屏幕保护膜，1张操作手册光盘，PC软件及选配的电流传感器。
选配附件： MN钳头.................P01120425B
MN93A钳头..............P01120534B
C 钳头.................P01120323B
PAC钳头................P01120079B
AMP450钳头.............P01120526B
AMP800钳头.............P01120531B
5A BOX.................P01101959
DataView...............P01102058
CA8335电源适配器.......P01102057
