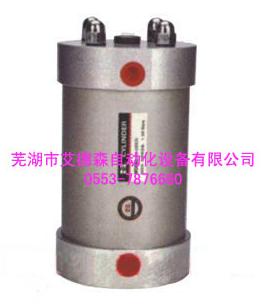

结构特点
气液转换器是将气压直接转换成油压的元件、它是一个垂直安装的缸筒，里面灌满油，压缩空气，从筒体上端进入缸体内，缸体内有一个特殊挡板使空气均匀分布在液面上，使油产生与气体同样的压力，经缸筒下端出油口，输送到执行元件，可实现平稳运动。根据不同执行元件的有效容积可选择不同容积的气液转换器，一般应大于执行元件有效容积的1.5倍。
型号说明
订货示例
ZH80-150气液转换器、内径为80mm,有效液面行程为150mm.
气液转换器回路图
1、油缸
2、单向节流阀
3、气液转换器
4、换向阀
5、气源

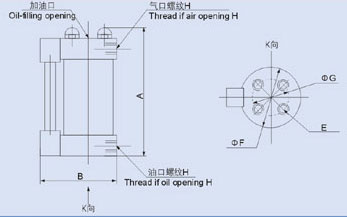

气液转换器外形尺寸图
|
型号 |
A |
B |
E |
F |
G |
H |
|
ZH40-40 |
120 |
73 |
73 |
4-M5 |
40 |
G1/8 |
|
ZH80-150 |
302 |
113 |
113 |
4-M6 |
80 |
G3/8 |
|
ZH100-150 |
302 |
137 |
137 |
4-M8 |
100 |
G3/8 |
|
ZH160-250 |
450 |
210 |
210 |
4-M10 |
150 |
G1/2 |
|
ZH200-300 |
505 |
257 |
257 |
6-M10 |
195 |
G1/2 | |
