DG5V-7-Y2 电液换向阀

DG5V-7-Y2电液换向阀

　　本元件由作为先导阀的电磁阀（DG4V-3-Y2）和作为主阀的液动阀组合而成，主要用来控制油流的方向，实现改变液压执行机构运动方向。结构方案分为弹簧对中、弹簧偏置定位型。
　　本元件有14种不同的阀芯可供选择，其中包括进口节流，出口节流阀芯，可省去传统回路设计所必不可少的某些阀件，所有阀芯设计具有冲击小、响应快的良好特性，而且还可通过选用行程调节来提高性能。
　　本阀的最高工作压力为31.5MPa，额定流量为160L/min，最大流量为300L/min，安装板面符合ISO4401-AD-07-4-A及CETOPRP35H尺寸7，类同于DG5V-7-Y1。是DDG5V-7-Y1电液阀的换代产品。

型号说明

(F3－)	DG5V－7	※	※	－E	－T	－※	－※	－※	－Y2
1	2	3	4	5	6	7	8	9	10

磷酸脂用特殊密封件（对于标准密封件则省略）
电液换向阀系列号
其中V表示压力级为31.5MPa，7表示安装底面符合ISO4401-AD-07-4-A
阀芯形式：0、1、2、3、6、8、9、11、31、33、X2、Y2、X33、Y33
阀芯弹簧配置
A-弹簧偏置，端至端（工作时P通A）　　　　AL-同（A），但左手偏置（工作时P通B）
B-弹簧偏置，端至中位（工作时P通B）　　　BL-同（B），但左手偏置（工作时P通A）
C-弹簧对中
E：外供先导控制油（对于内供先导控制油型省略）
T：内部先导泄油（对于外部先导泄油型省略）
阀芯控制方式：（无要求时省略）
1-两端均带行程调节　　　7-仅A口端带行程调节　　　8-仅B口端带行程调节
电器连接：N：插座式　　　N1：带通电指示灯的插入式
电磁线圈标记：交流A：A100，A120，A200，A240　　　　直流D：D12，D24
　　　　　　　交流（本整）：R100，R200
第二次设计号

　电磁铁规格

电源	线圈型号	频率HZ	电压（V）		额定电压时电流和功率
电源	线圈型号	频率HZ	额定电压	使用范围	启动电流（A）	保持电源（A）
AC	A100	50	100	80-110	2.38	0.46
AC	A100	60	100	90-120	2.12	0.32
AC	A100	60	100	90-120	2.33	0.39
AC	A120	50	120	96-132	1.98	0.38
AC	A120	60	120	108-144	1.77	0.27
AC	A200	50	200	160-220	1.19	0.23
AC	A200	60	200	180-240	1.06	0.16
AC	A200	60	220	180-240	1.17	0.19
AC	A240	50	240	192-264	0.99	0.19
AC	A240	60	240	216-288	0.89	0.13
DC	D12	60	12	10.8-13.2
DC	D24	60	24	21.6-26.4
AC-DC	R100	50/60	100	90-110		0.30
AC-DC	R200	50/60	200	180-220		0.15

技术参数

公称通径 16mm
最大工作压力 31.5MPa
先导压力 0.8-25MPa
最高切换频率 120次/分
最大流量 300L/min
额定流量 160L/min
最大允许背压内泄型 16MPa 外泄型 21MPa
重量 DG5V-7-※C 　　　8.8kg
　　 DG5V-7-※A/B 　　8.2kg

>

　功能符号

弹簧对中型
型　号	机能代号	功能简化符号
DG5V-7-0C	0
DG5V-7-1C	1
DG5V-7-2C	2
DG5V-7-3C	3
DG5V-7-8C	6
DG5V-7-9C	9
DG5V-7-11C	11
DG5V-7-31C	31
DG5V-7-33C	33
DG5V-7-X2C	X2
DG5V-7-Y2C	Y2
DG5V-7-X33C	X33
DG5V-7-Y33C	Y33
DG5V-7-8C	8

弹簧偏置型（一端至中位）
型　号	机能代号	功能简化符号
DG5V-7-0B	0
DG5V-7-2B	2
DG5V-7-6B	6
DG5V-7-X2BB	X2
DG5V-7-Y2B	Y2
DG5V-7-8B	8

弹簧偏置型（端至端）
型　号	机能代号	功能简化符号
DG5V-7-0A	0
DG5V-7-2A	2
DG5V-7-6A	6
DG5V-7-9A	9
DG5V-7-X2A	X2
DG5V-7-Y2A	Y2

压降特性

　　下图为流量压力曲线，使用油粘度为35cSt、比重0.850。除非特别说明，其它任一流量（Q1）下的压力降（）△P1均近似为：△P1=△P（Q1/Q）2

DG5V-7-Y2

　压力降曲线号码

滑阀型式	P—A	B—T	P—B	A—T	P—T
0	5	3	5	5	7
1	7	4	5	5	5
2	5	4	5	6	-
3	5	4	5	5	-
6	5	3	5	5	-
9	5	4	5	5	1
11	4	5	7	4	5
31	5	2	5	6	-
33	5	4	5	6	-
8	7	5	7	7	2

　　对于粘度变化，压降变化近似于下表：

其他粘度（cSt）

14　32　43　54　65　76　86

相对于图中压降值的百分比

93　111　119　126　132　137　141

　切换时间

DG5V-7-Y2

切换时间因粘度滑阀型式及回路条件而变化
测定条件线圈型号：D※（带直流电磁铁）
　　电压：额定电压
　　工作油粘度：35cSt（mm2/S）

外形及安装尺寸

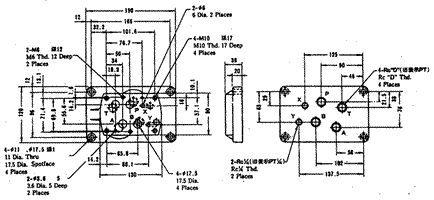

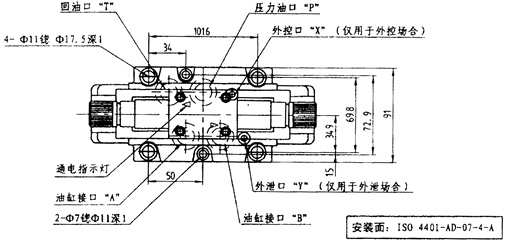

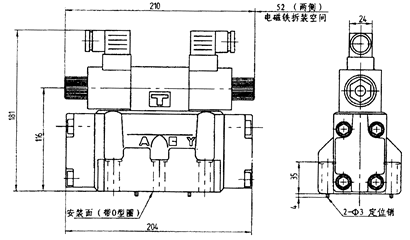

DG5V-7-※※（-1）-※-※-Y2

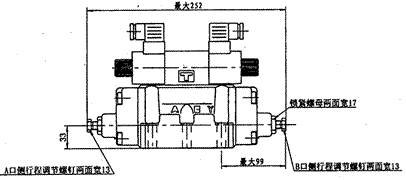

带行程调节螺钉

DG5V-7-※※（-1）-※-※-Y2　　　　　　DG5V-7-**-（-1）-*-*-Y2

底板

DG5V-7-Y2

类　　　别		外控口“X”	外泄口“Y”
电液换向阀		仅外控时使用内控时堵死	仅外泄时使用内泄时堵死
先导型换向阀	弹簧对中	使用	为先导压力口使用
先导型换向阀	弹簧偏置	使用	作为先导泄油口使用

附加功能选择

任一端或两端均可以加装行程调节器，调整主阀行程，控制流量行程变化，所有X、Y型机能靠行程调节来实现
外部先导连接
先导内泄
