用途

电液换向阀是电磁阀与液动阀的组合，电磁阀起先导控制作用，使液动阀换向，从而起到控制方面的作用。由于电液阀是以小容量的电磁换向阀控制大通径的液动阀的滑阀换向，所以在需要大流量的液压系统中被广泛使用。

图形符号

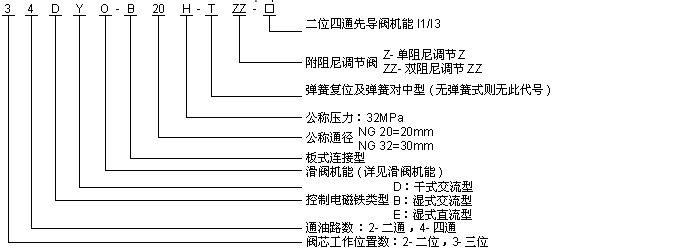

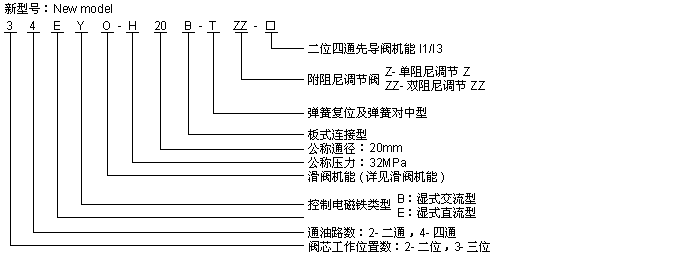

型号说明

老型号：

新型号：

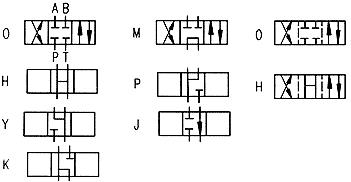

滑阀机能图

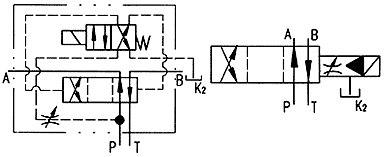

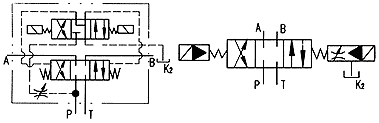

带阻尼调节阀的二位四通电液阀符号

(1) 附单阻尼调节阀

先导阀滑阀机能I1型

原理图简图

先导阀滑机机能I3型

原理图简图

注：附单阻尼调节阀的电液换阀暂不生产，但若用户需要可商谈。

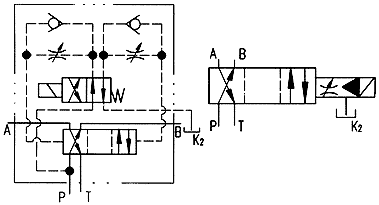

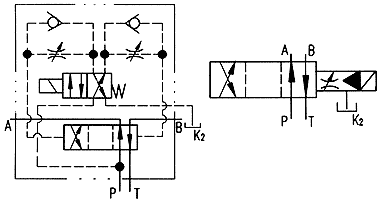

(2) 附双阻尼调节阀

先导阀滑阀机能I1型

原理图简图

原理图简图

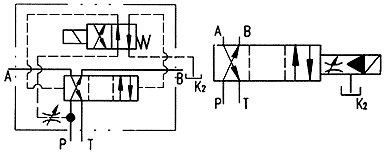

带阻尼调节阀的三位四通电液阀符号

附单阻尼调节阀

原理图简图

注：附单阻尼调节阀的电液换阀暂不生产，但若用户需要可商谈。

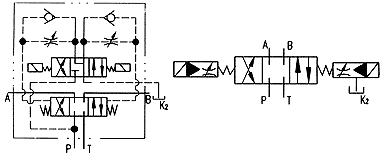

附双阻尼调节阀

原理图简图

技术条件

公称压力Mpa	使用油液品种	使用温度范围℃	油液粘度范围 mm²/s	油液过滤精度αm	控制方式	控制油回油方式	对中方式
32	矿物油	-5～+60	10-350	<30	老型号：内部控制或外部控制新型号：内部控制	外部回油	弹簧对中

允许回油背压Mpa	换向频率(次/分)	最高换向频率(次/分)	使用电压 V	允许电压波动范围 %	额定电流 A	电磁铁允许通电持续时间
<30	干式交流电磁铁30 其他型电磁铁60	干式交流电磁铁60 其他型电磁铁120	DC: 12,24 AC: 220,380	±10	<1.5	允许持续通电

使用注意

1、电液换向阀应用规定的螺钉安装在连接底板上，不允许用管道支持阀门。
2、连接底板与阀结合面的表面粗糙应保证在

以上，平面度应小于0.1mm。
3、电液换向阀的安装保持轴线呈水平方向，不允许倾斜和垂直方向安装。
4、电液换向阀的控制形式分内部控制和外部控制。内部控制是通过进入主阀的压力油直接供给上部先导阀进行内部控制；外部控制是通过系统中专门设计的油源供给上部先导阀进行外部控制。
5、电液换向阀控制油回油形式为外部回油，先导阀控制回油口单独引出，直接回油箱。
6、若系统中电液阀使用较多，一般用外部控制，但若系统中电液阀使用较少，且为小型电液阀，系统较简单，大多采用内部控制。
7、对于初始中位的滑阀机能，为使液压泵卸荷的电液换向阀(如M型、H型、K型等)当采用内部控制型式时，应在主阀的回油管路上安置开启压力在1Mpa以上的背压阀，以保证主阀芯的换向动作。
8、本厂老型号产品出厂均按外部控制、外部回油安装，若要改为内部控制，只需将先导阀拆下，旋转180度，再装上即可。新型号产品均为内部控制，外部回油。
9、产品应在规定的技术条件下工作，以确保产品的正常工作。

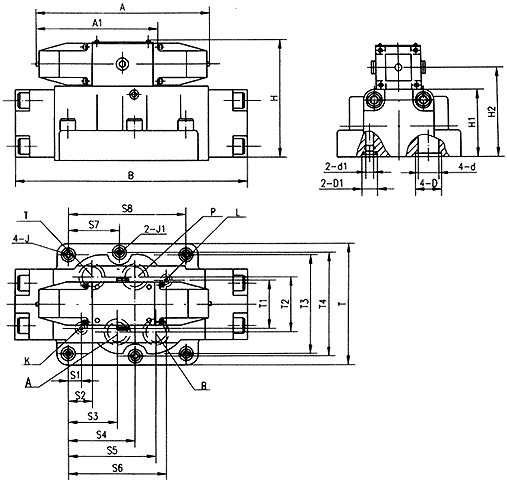

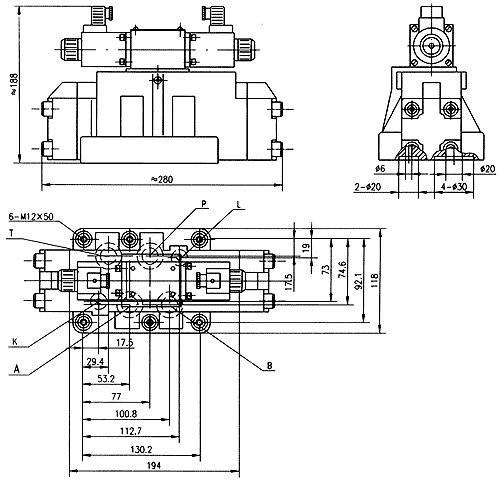

外形尺寸

老型号

型号	尺寸mm																							安装螺钉
	A	A1	B	H	H1	H2	S1	S2	S3	S4	S5	S6	S7	S8	T	T1	T2	T3	T4	d	D	d2	D1	J	J
24B/E/D Y※-B20H- T	/	218	248	157	80	116	17	29	53	77	101	113	53	130	118	54	57	92	98	Φ20	Φ30	Z1/8"	Φ20	M14	M12
34B/E/D Y※-B20H-T	294	/
24B/E/ D Y※-B32H-T	/	218	370	197	120	156	41	41	82	114	147	168	84	189	197	90	90	160	168	Φ32	Φ40			M20	M16
34B/E/ D Y※-B32H-T	294	/
