产品名称：
|
NJU-25×*L-□,NJU-40×*L-□,NJU-63×*L-□箱外内积式吸油过滤器
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：

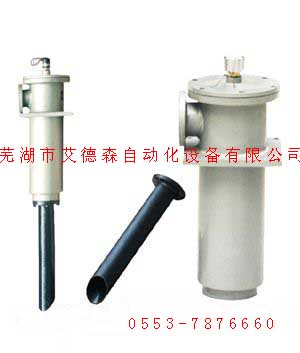

NJU系列箱外内积式吸油过滤器
| 产品名称： |
NJU系列箱外内积式吸油过滤器 |
| |
|
| 产品简介： |

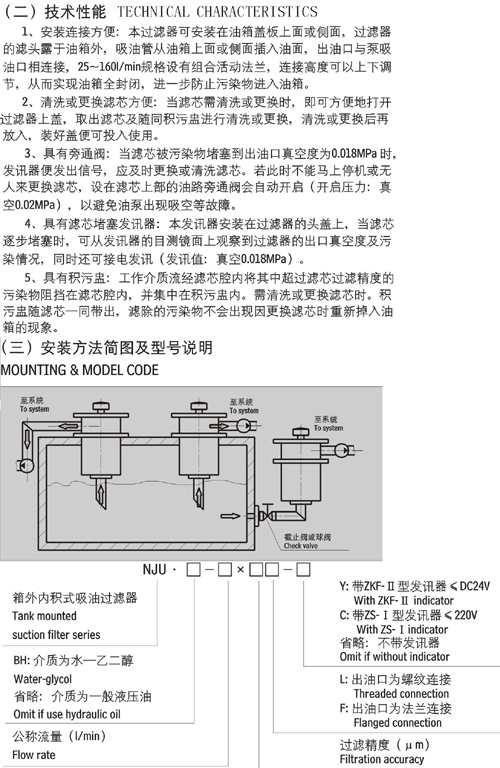

NJU系列箱外内积式吸油过滤器，具有连接方便、清洗或更换滤芯容易，易实现油箱封闭化，并设有组合法兰、旁通阀、污染积物盅、堵塞发讯器等装置。本产品经许多科研单位技术审查，经百家主机厂批量配套使用后证明，效果很好。 |
| |
|
| |
|
|
 |
|
 |
|
 |
|

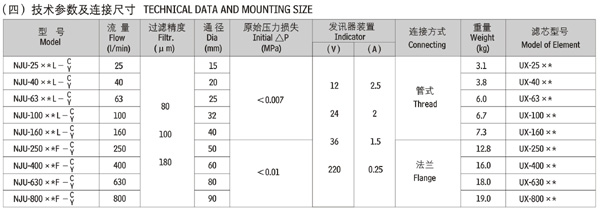

型号 |
公称流量（1/min） |
过滤精度（um） |
通径（mm） |
原始压力损失（MPa） |
发讯器装置 |
连接方式 |
重量(kg) |
滤芯型号 |
|
（V） |
（A） |
|
NJU-25×*L-□ |
25 |
80
100
180 |
15 |
＜0.007 |
12
24
36
220 |
2.5
2
1.5
0.25 |
管式 |
3.1 |
UX-25×* |
|
NJU-40×*L-□ |
40 |
20 |
3.8 |
UX-40×* |
|
NJU-63×*L-□ |
63 |
25 |
6.0 |
UX-63×* |
|
NJU-100×*L-□ |
100 |
32 |
6.7 |
UX-100×* |
|
NJU-160×*L-□ |
160 |
40 |
7.3 |
UX-160×* |
|
NJU-250×*F-□ |
250 |
50 |
＜0.01 |
法兰式 |
12.8 |
UX-250×* |
|
NJU-400×*F-□ |
400 |
60 |
16.0 |
UX-400×* |
|
NJU-630×*F-□ |
630 |
80 |
18.0 |
UX-630×* |
|
NJU-800×*F-□ |
800 |
90 |
19.0 |
UX-800×* |
注：*为过滤精度，若使用介质为水一乙二醇，带ZS-I发讯器，则过滤器型号为NJU·BH-160×*L-C，滤芯型号为XU·BH-160×*
|

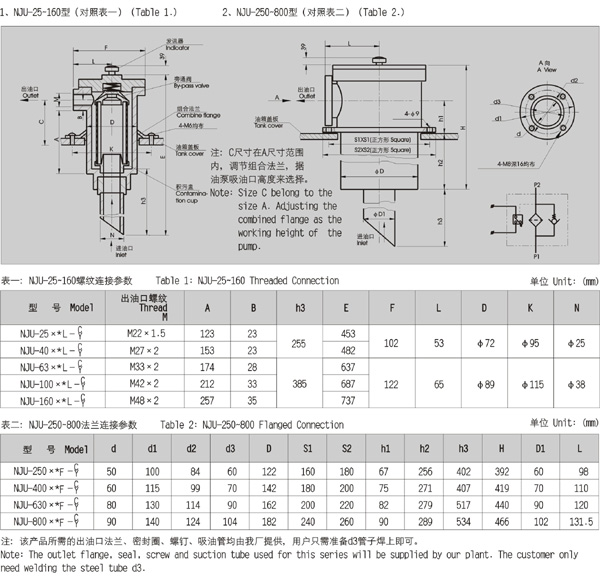

表一：NJU-25～160螺纹连接参数
|
型号 |
出油口螺纹 |
尺寸（mm） |
|
A |
B |
h3 |
E |
F |
L |
D |
K |
N |
|
NJU-25×*L-□ |
M22×1.5 |
123 |
23 |
255 |
453 |
102 |
53 |
φ72 |
φ95 |
φ25 |
|
NJU-40×*L-□ |
M27×2 |
153 |
23 |
482 |
|
NJU-63×*L-□ |
M33×2 |
174 |
28 |
385 |
637 |
122 |
65 |
φ89 |
φ115 |
φ38 |
|
NJU-100×*L-□ |
M42×2 |
212 |
33 |
687 |
|
NJU-160×*L-□ |
M48×2 |
257 |
35 |
737 | |
|
|
|
|
|
|
|
表二：NJU-250～800法兰连接参数
|
型号 |
d |
d1 |
d2 |
d3 |
D |
S1 |
S2 |
h1 |
h2 |
h3 |
H |
D1 |
L |
|
NJU-250×*F-□ |
50 |
100 |
84 |
60 |
122 |
160 |
180 |
67 |
256 |
402 |
392 |
60 |
98 |
|
NJU-400×*F-□ |
60 |
115 |
99 |
70 |
142 |
180 |
200 |
75 |
271 |
407 |
419 |
70 |
110 |
|
NJU-630×*F-□ |
80 |
130 |
114 |
90 |
162 |
200 |
220 |
82 |
279 |
517 |
440 |
90 |
120 |
|
NJU-800×*F-□ |
90 |
140 |
124 |
104 |
182 |
240 |
260 |
90 |
289 |
534 |
466 |
102 |
131.5 |
注：该产品所需的出油口法兰、密封圈、螺钉、吸油管均有我厂提供，用户只需准备d3管子焊上即可。 |
|
|
|
|
