产品名称：
|
TF-25×*L-□,TF-40×*L-□,TF-63×*L-□吸油过滤器
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：

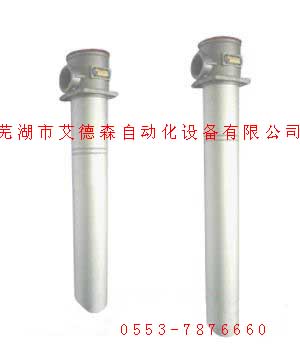

TFA系列吸油过滤器(新型)
| 产品名称： |
TFA系列吸油过滤器(新型) |
| |
|
| 产品简介： |

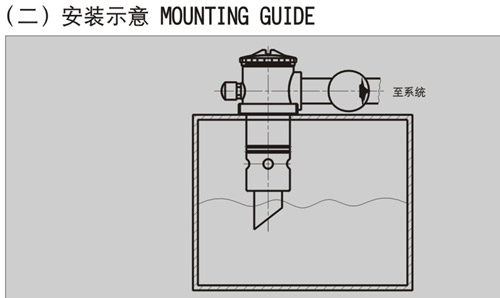

本过滤器仅可安装在油箱的上部，吸油筒体浸入油箱内液面以下，其它性能均与瓜系列相似，但无自封阀。 |
| |
|
| |
|
|
 |
|
 |
|
 |
|
 |
|
 | |
|

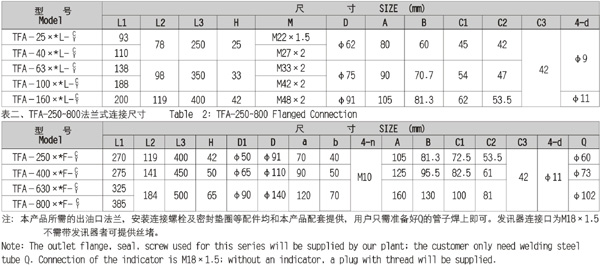

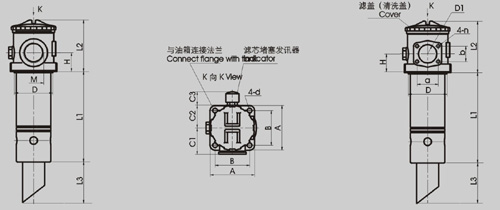

表一、TFA-25～160螺纹式连接尺寸
|
型号 |
尺寸（mm） |
|
L1 |
L2 |
L3 |
H |
M |
D |
A |
B |
C1 |
C2 |
C3 |
4-d |
|
TF-25×*L-□ |
93 |
78 |
36 |
25 |
M22×1.5 |
φ62 |
80 |
60 |
45 |
42 |
42 |
φ9 |
|
TF-40×*L-□ |
110 |
M27×2 |
|
TF-63×*L-□ |
138 |
98 |
40 |
33 |
M33×2 |
φ75 |
90 |
70.7 |
54 |
47 |
|
TF-100×*L-□ |
188 |
M42×2 |
|
TF-160×*L-□ |
200 |
119 |
53 |
42 |
M48×2 |
φ91 |
105 |
81.3 |
62 |
53.5 |
φ11 |
表二、TF-250～800法兰式连接尺寸
|
型号 |
尺寸（mm） |
|
L1 |
L2 |
L3 |
H |
D1 |
D |
a |
b |
4-n |
A |
B |
C1 |
C2 |
C3 |
4-d |
Q |
|
TF-250×*F-□ |
270 |
119 |
53 |
42 |
φ50 |
φ91 |
70 |
40 |
M10 |
105 |
81.3 |
72.5 |
53.5 |
42 |
φ11 |
φ60 |
|
TF-400×*F-□ |
275 |
141 |
60 |
50 |
φ65 |
φ110 |
90 |
50 |
125 |
95.5 |
82.5 |
61 |
φ73 |
|
TF-630×*F-□ |
325 |
184 |
55 |
65 |
φ90 |
φ140 |
120 |
70 |
160 |
130 |
100 |
81 |
φ102 |
|
TF-800×*F-□ |
385 |
注：本产品所需的出油口法兰，安装连接螺栓及密封垫圈等配件均和本产品配套提供，用户只需准备好Q的管子焊上即可。发讯器连接口为M18×1.5不需带发讯器者可提供丝堵。 |
| |
| |
|
|
|
