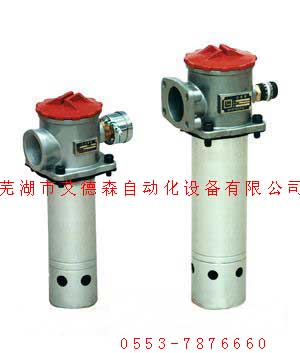

TF系列箱外自封式吸油过滤器（代替LXZ系列）
| 产品名称： |
TF系列箱外自封式吸油过滤器 |
| |
|
| 产品简介： |

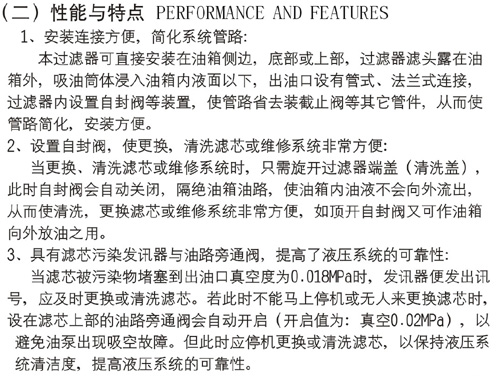

本过滤器安装在油泵吸油口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染，提高液压系统的清洁度。 本过滤器可直接安装在油箱侧边，上部或底部，吸油筒体浸入油箱内液面以下，过滤器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染堵塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，通油能力大，阻力小，清洗或更换滤芯方便等优点。 |
| |
|
| |
|
|
 |
|
 |
|
 |
|
 | |
|

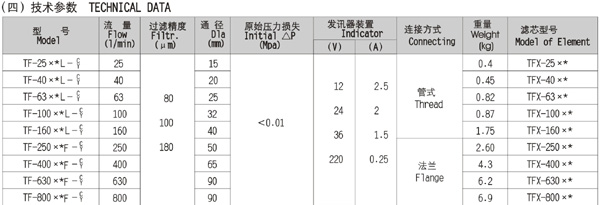

型号 |
流量（1/min） |
过滤精度(μm) |
通径(mm) |
原始压力损失（MPa） |
发讯装置 |
连接方式 |
重量（kg） |
滤芯型号 |
|
（V） |
（A） |
|
TF-25×*L-□ |
25 |
80
100
180 |
15 |
＜0.01 |
12
24
36
220 |
2.5
2
1.5
0.25 |
管式 |
0.4 |
TFX-25×* |
|
TF-40×*L-□ |
40 |
20 |
0.45 |
TFX-40×* |
|
TF-63×*L-□ |
63 |
25 |
0.82 |
TFX-63×* |
|
TF-100×*L-□ |
100 |
32 |
0.87 |
TFX-100×* |
|
TF-160×*L-□ |
160 |
40 |
1.75 |
TFX-160×* |
|
TF-250×*F-□ |
250 |
50 |
法兰式 |
2.60 |
TFX-250×* |
|
TF-400×*F-□ |
400 |
65 |
4.3 |
TFX-400×* |
|
TF-630×*F-□ |
630 |
90 |
6.2 |
TFX-630×* |
|
TF-800×*F-□ |
800 |
90 |
6.9 |
TFX-800×* |

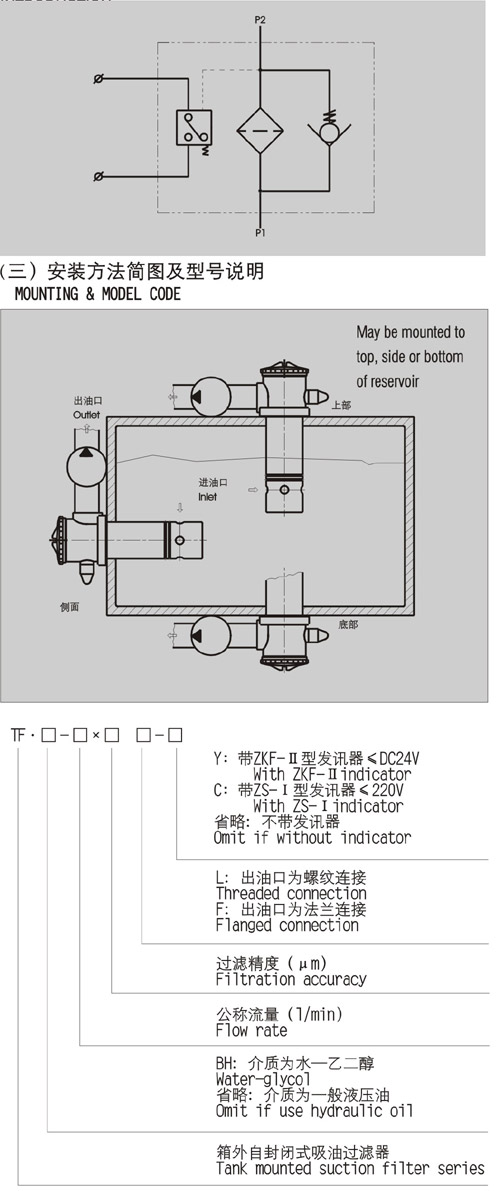

注：*为过滤精度，若使用介质为水一乙二醇，带发讯器，则过滤器型号为TF·BH-160×*L-C，滤芯型号为TFX·BH-160×*
|

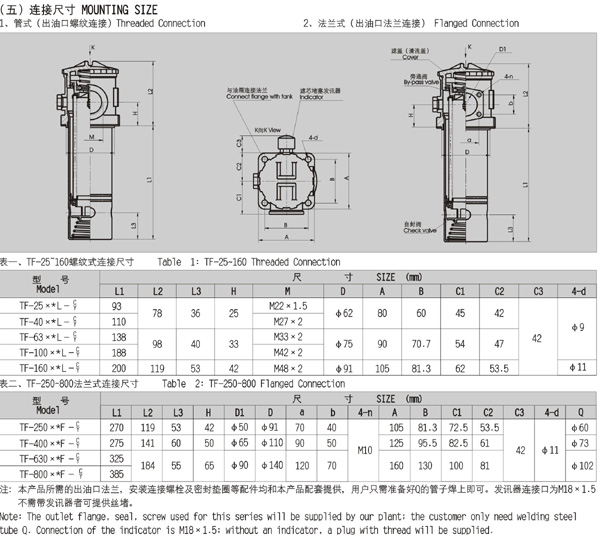

表一、TF-25～160螺纹式连接尺寸
|
型号 |
尺寸（mm） |
|
L1 |
L2 |
L3 |
H |
M |
D |
A |
B |
C1 |
C2 |
C3 |
4-d |
|
TF-25×*L-□ |
93 |
78 |
36 |
25 |
M22×1.5 |
φ62 |
80 |
60 |
45 |
42 |
42 |
φ9 |
|
TF-40×*L-□ |
110 |
M27×2 |
|
TF-63×*L-□ |
138 |
98 |
40 |
33 |
M33×2 |
φ75 |
90 |
70.7 |
54 |
47 |
|
TF-100×*L-□ |
188 |
M42×2 |
|
TF-160×*L-□ |
200 |
119 |
53 |
42 |
M48×2 |
φ91 |
105 |
81.3 |
62 |
53.5 |
φ11 | |
|
|
|
|
|
|
|
|
|
|
表二、TF-250～800法兰式连接尺寸
|
型号 |
尺寸（mm） |
|
L1 |
L2 |
L3 |
H |
D1 |
D |
a |
b |
4-n |
A |
B |
C1 |
C2 |
C3 |
4-d |
Q |
|
TF-250×*F-□ |
270 |
119 |
53 |
42 |
φ50 |
φ91 |
70 |
40 |
M10 |
105 |
81.3 |
72.5 |
53.5 |
42 |
φ11 |
φ60 |
|
TF-400×*F-□ |
275 |
141 |
60 |
50 |
φ65 |
φ110 |
90 |
50 |
125 |
95.5 |
82.5 |
61 |
φ73 |
|
TF-630×*F-□ |
325 |
184 |
55 |
65 |
φ90 |
φ140 |
120 |
70 |
160 |
130 |
100 |
81 |
φ102 |
|
TF-800×*F-□ |
385 | 注：本产品所需的出油口法兰，安装连接螺栓及密封垫圈等配件均和本产品配套提供，用户只需准备好Q的管子焊上即可。发讯器连接口为M18×1.5不需带发讯器者可提供丝堵。 | |
| |
|
|
|
