详细说明：

WU、XU系列吸油过滤器

（一）性能用途：
该过滤器属于粗过滤器，一般安装在油泵的吸油口处，用以保护油泵避免吸入较大的机械杂质。该过滤器结构简单，通油能力大阻力小，并设有管式、法兰式连接，分网式、线隙式两种。

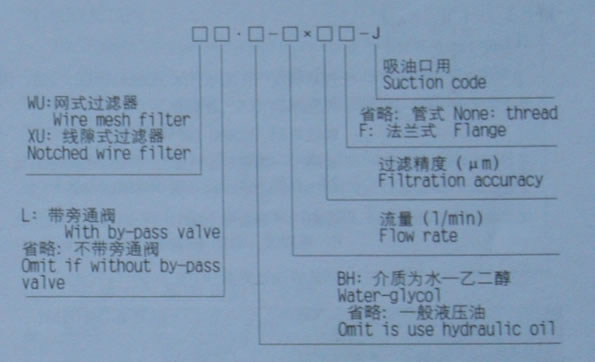

(二)型号说明:

(三)技术参数：

1、WU网式与线隙式

型号

通径（mm）

公称流量（1/min）

原始压力损失（MPa）

过滤精度(μm)

旁通阀开启压力（MPa）

连接方式

□U-16×*-J

12

16

≤0.01

80

100

180

(仅WU)

管式

□U-25×*-J

15

25

0.02

□U-40×*-J

20

40

□U-63×*-J

25

63

□U-100×*-J

32

100

□U-160×*-J

40

160

□U-250×*F-J

50

250

法兰式

□U-400×*F-J

65

400

□U-630×*F-J

80

630
注：*为过滤精度，若使用介质为水一乙二醇，带旁通阀，则过滤器型号为：WU·BH-100×*-J；XU·BH-100×*-J。

（四）连接尺寸：

1、WU系列（网式）

型号	尺寸
型号	H	D	M(d)	d1
WU-16×*-J	84	φ35	M18×1.5
WU-25×*-J	104	φ45	M22×1.5
WU-40×*-J	124	φ45	M27×2
WU-63×*-J	103	φ70	M33×2
WU-100×*-J	153	φ70	M42×2
WU-160×*-J	200	φ82	M48×2
WU-250×*F-J	203	φ88	φ50	φ74
WU-400×*F-J	250	φ105	φ65	φ93
WU-630×*F-J	302	φ118	φ80	φ104

2、XU系列（线隙式）

型号	尺寸
型号	H	D	M(d)	d1
XU-16×*-J	104	φ56	M18×1.5
XU-25×*-J	125	φ78	M22×1.5
XU-40×*-J	198	φ78	M27×2
XU-63×*-J	186	φ99	M33×2
XU-100×*-J	288	φ99	M42×2
XU-160×*-J	368	φ118	M48×2
XU-250×*F-J	443	φ162	φ50	φ74
XU-400×*F-J	508	φ222	φ65	φ93
XU-630×*F-J	680	φ252	φ80	φ104

3、连接法兰，请用户参照下列尺寸加工

型号

尺寸

法兰用“0”形圈

法兰用螺钉（4只）

4-φ

WU-250×*F-J

φ86

φ50

φ60

φ54

φ60

φ74

2.4

6.7

φ60×3.1

M6×25

XU-250×*F-J

WU-400×*F-J

φ105

φ65

φ75

φ70

φ76

φ93

φ75×3.1

XU-400×*F-J

WU-630×*F-J

φ118

φ80

φ90

φ85

φ91

φ104

φ90×3.1

XU-630×*F-J
