PT,PTS,PPT系列微型高压测压接头
| 产品名称： |
PT系列微型高压测压接头 |
| |
|
| 产品简介： |
HF系列微型高压软管接头总成和叮系列微型测压接头公称通径为3mm，最大工作压力64MPa，用于液压系统中，测试液压系统中各点压力和作为传导流体介质的管道，该软管接头总成和测压接头具有结构先进，密封可靠，扣压牢靠，体积小，重量轻，使用简便等特点，其连接形式有铰接式，快换式，锥面密封式等形式，本厂也可提供用户需要的其它连接形式。 |
| |
|
| |
|
|
 |
|
 | |

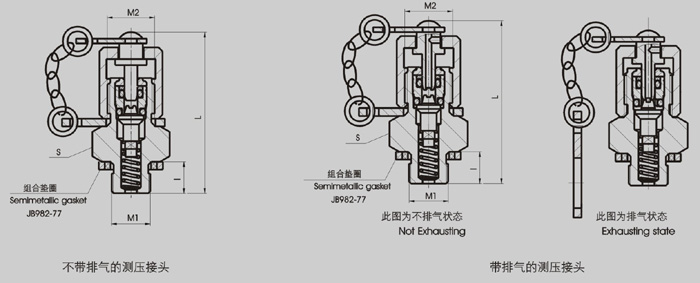

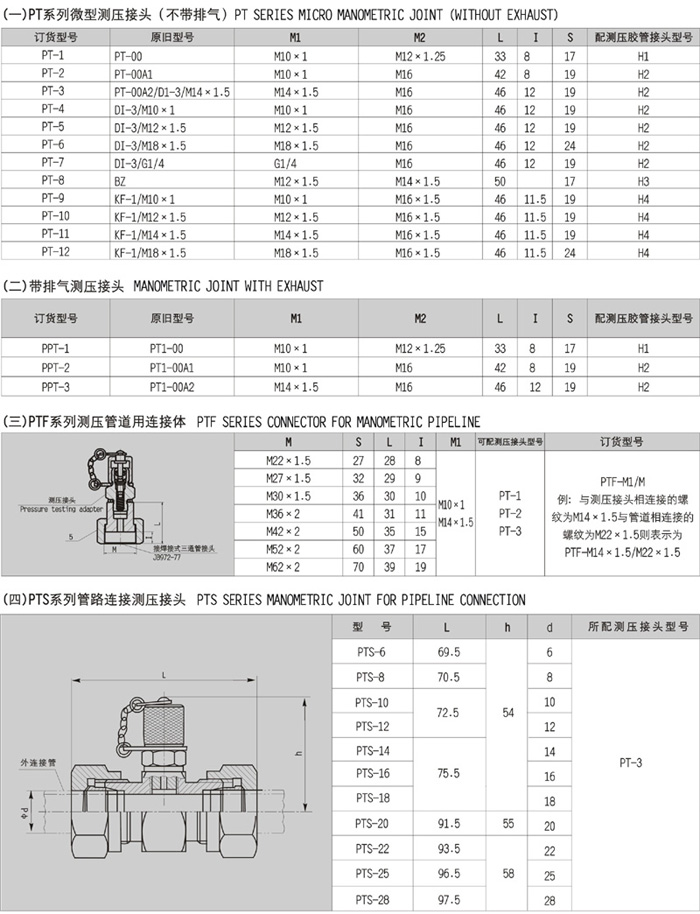

（一）PT系列微型测压接头（不带排气）：
|
订货型号 |
原旧型号 |
M1 |
M2 |
L |
I |
S |
配测压胶管接头型号 |
|
PT-1 |
PT-00 |
M10×1 |
M12×1.25 |
33 |
8 |
17 |
H1 |
|
PT-2 |
PT-00A1 |
M10×1 |
M16 |
42 |
8 |
19 |
H2 |
|
PT-3 |
PT-00A2/D1-3/M14×1.5 |
M14×1.5 |
M16 |
46 |
12 |
19 |
H2 |
|
PT-4 |
DI-3/M10×1 |
M10×1 |
M16 |
46 |
12 |
19 |
H2 |
|
PT-5 |
DI-3/M12×1.5 |
M12×1.5 |
M16 |
46 |
12 |
19 |
H2 |
|
PT-6 |
DI-3/M18×1.5 |
M18×1.5 |
M16 |
46 |
12 |
24 |
H2 |
|
PT-7 |
DI-3/G1/4 |
G1/4 |
M16 |
46 |
12 |
19 |
H2 |
|
PT-8 |
BG |
M12×1.5 |
M14×1.5 |
50 |
|
17 |
H3 |
|
PT-9 |
KF-1/M10×1 |
M10×1 |
M16×1.5 |
46 |
11.5 |
19 |
H4 |
|
PT-10 |
KF-1/M12×1.5 |
M12×1.5 |
M16×1.5 |
46 |
11.5 |
19 |
H4 |
|
PT-11 |
KF-1/M14×1.5 |
M14×1.5 |
M16×1.5 |
46 |
11.5 |
19 |
H4 |
|
PT-12 |
KF-1/M18×1.5 |
M18×1.5 |
M16×1.5 |
46 |
11.5 |
24 |
H4 | |
|
|
|
(二)带排气测压接头：
|
订货型号 |
原旧型号 |
M1 |
M2 |
L |
I |
S |
配测压胶管接头型号 |
|
PPT-1 |
PT-00 |
M10×1 |
M12×1.25 |
33 |
8 |
17 |
H1 |
|
PPT-2 |
PT-00A1 |
M10×1 |
M16 |
42 |
8 |
19 |
H2 |
|
PPT-3 |
PT-00A2 |
M14×1.5 |
M16 |
46 |
12 |
19 |
H2 | |
|
M |
S |
L |
I |
M1 |
可配测压接头型号 |
订货型号 |
|
M22×1.5 |
27 |
28 |
8 |
M10×1
M14×1.5 |
PT-1
PT-2
PT-3 |
PTF-M1/M
例：与测压接头相连接的螺纹为M14×1.5与管道相连接的螺纹为M22×1.5则表示为PTF-M14×1.5/M22×1.5 |
|
M27×1.5 |
32 |
29 |
9 |
|
M30×1.5 |
36 |
30 |
10 |
|
M36×2 |
41 |
31 |
11 |
|
M42×2 |
50 |
35 |
15 |
|
M52×2 |
60 |
37 |
17 |
|
M62×2 |
70 |
39 |
19 |
|
型号 |
L |
h |
d |
所配测压接头型号 |
|
PTS-6 |
69.5 |
54 |
6 |
PT-3 |
|
PTS-8 |
70.5 |
8 |
|
PTS-10 |
72.5 |
10 |
|
PTS-12 |
12 |
|
PTS-14 |
75.5 |
14 |
|
PTS-16 |
16 |
|
PTS-18 |
18 |
|
PTS-20 |
91.5 |
55 |
20 |
|
PTS-22 |
93.5 |
58 |
22 |
|
PTS-25 |
96.5 |
25 |
|
PTS-28 |
97.5 |
28 | |
| |
| |
