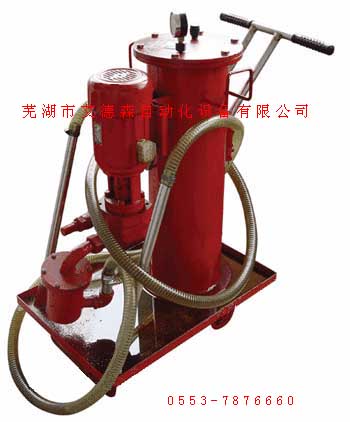

LUC、LUCA、LUCB系列滤油车 |
|
|
|
|
|
|
|
（一）简介：
液压技术的现代化导致了液压系统性能参数日趋于超高压力，大流量和高精度，为确保液压系统的性能和可靠性，对油液的清洁度要求越来越高。
我厂研制的滤油小车，不仅能作为液压系统注入新油过滤的专用设备，而且还可以作为定期过滤系统介质中污染物的专用设备，它可以帮助你较好地处理液压系统地污染，延长液压元件的使用寿命，保证系统正常工作。
我厂生产的LUC，LUCA，LUCB系列滤油小车除具有性能可靠，结构紧凑，外形美观，保养维修和使用方便外，还具有较高的精度和低噪声等优点，精滤器内滤芯可据用户不同需要，在3um，5um，10um，20um，30um，40um中进行自由选择，只需调换不同过滤精度的滤芯就可达到不同精度的过滤效果，滤油小车仅滤除油液中的污物，对油的各项技术指标均无影响。 |
|
|
|
|
|
|
|
|
|

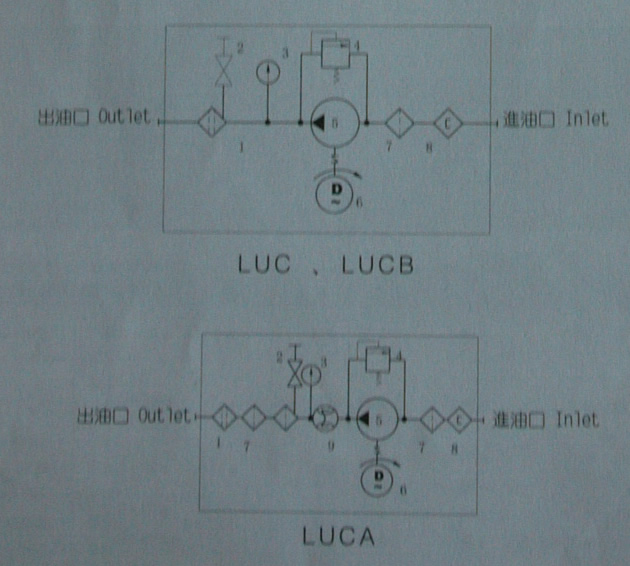

(二)油路图：
1、精过滤器 2、排气阀 3、压力表 4、安全阀 5、泵 6、电动机 7、粗过滤器 8、磁性过滤器 9、流量计
 |
|
|
|
|
|
|
|

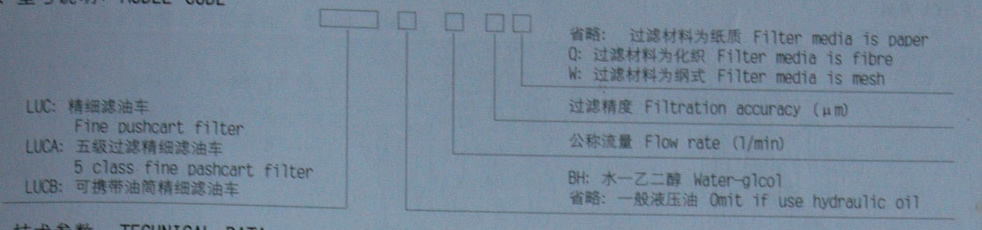

（三）型号说明：
|
|
|
（四）技术参数：
|
型号 |
公称流量 （1/min） |
粗滤精度（um） |
精过滤度 （um） |
原始压力损失（MPa） |
磁铁吸力（N） |
电机功率 （kw） |
电机电压 （V） |
重量（ kg） |
|
LUC-16×*# |
16 |
100 |
3
5
10
20
30
40
|
<0.02 |
2 |
0.37 |
AC:380 |
60 |
|
LUC-40×*# |
40 |
0.75 |
90 |
|
LUC-63×*# |
63 |
1.1 |
100 |
|
LUC-100×*# |
100 |
1.5 |
110 |
|
LUCA/B-16×*# |
16 |
0.37 |
|
|
LUCA/B-40×*# |
40 |
0.75 |
|
|
LUCA/B-63×*# |
63 |
1.1 |
|
|
LUCA/B-100×*# |
100 |
1.5 |
| |
|
|
|
|
|
|
|
（五）外型尺寸：

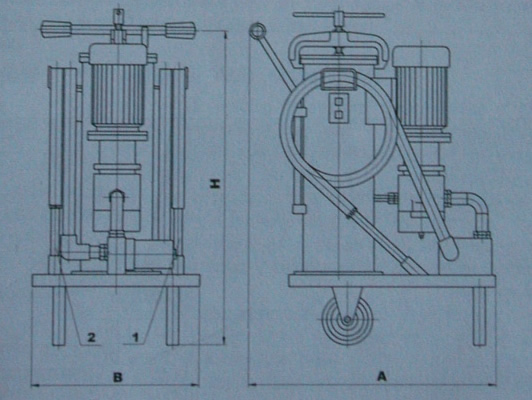

1、LUC系列
|
|
|
|
|
|
|
|
|
型号 |
尺寸（mm） |
|
H |
A |
B |
|
LUC-16×* |
920 |
470 |
350 |
|
LUC-40×* |
930 |
648 |
400 |
|
LUC-63×* |
960 |
560 |
400 |
|
LUC-100×* |
960 |
560 |
400 | |
|
|
|
|
|
|
|

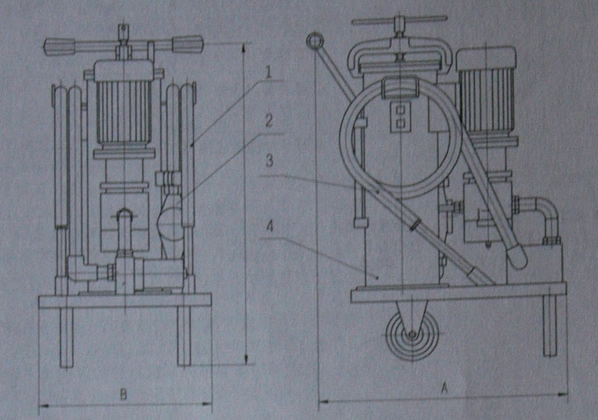

2、LUCA系列
1、出油口 2、流量计 3、吸油口 4、三级过滤器
|
|
|
|
|
|
|
|
|
型号 |
尺寸（mm） |
|
H |
A |
B |
|
LUCA-16×* |
1060 |
650 |
450 |
|
LUCA-40×* |
1080 |
700 |
500 |
|
LUCA-63×* |
1120 |
740 |
500 |
|
LUCA-100×* |
1120 |
740 |
500 | |
|
|
|
|
|
|
|

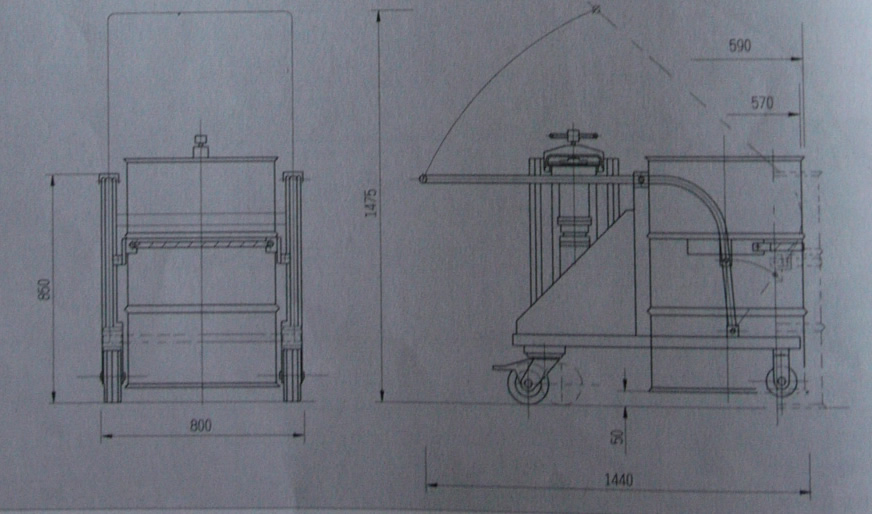

3、LUCB系列
|
|
|
|
|
|
|
|
(六)用户自配附件与易损备件：
|
滤油车型号 |
备件名称 |
|
粗过滤滤芯型号 |
精过滤滤芯型号 |
骨架式油封 |
PVC增强软管mm |
|
LUC-16×*/LUCB-16×* |
CWU-16×100-J |
CZX-16×*# |
20×40×10 |
吸油，回油φ19 |
|
LUC-40×*/LUCB-40×* |
CWU-40×100-J |
CZX-40×*# |
25×45×10 |
吸油φ32，回油φ25 |
|
LUC-63×*/LUCB-63×* |
CWU-63×100-J |
CZX-63×*# |
25×45×10 |
吸油φ32，回油φ25 |
|
LUC-100×*/LUCB-100×* |
CWU-100×100-J |
CZX-100×*# |
30×50×10 |
吸油φ32，回油φ25 | |
|
|
|
滤油车型号 |
备件名称 |
|
粗过滤滤芯型号 |
三级过滤筒 |
骨架式油封 |
PVC增强软管mm |
| 粗滤器一级滤芯型号 |
粗滤器二级滤芯型号 |
粗滤器滤芯型号 |
|
LUCA-16×* |
CWU-16×100-J |
CXXA1-16×80 |
CXXA2-16×50 |
CZXA-16×*# |
20×40×10 |
吸油，回油φ19 |
|
LUCA-40×* |
CWU-40×100-J |
CXXA1-40×80 |
CXXA2-40×50 |
CZXA-40×*# |
25×45×10 |
吸油φ32，回油φ25 |
|
LUCA-63×* |
CWU-63×100-J |
CXXA1-63×80 |
CXXA2-63×50 |
CZXA-63×*# |
25×45×10 |
吸油φ32，回油φ25 |
|
LUCA-100×* |
CWU-100×100-J |
CXXA1-100×80 |
CXXA21-100×50 |
CZXA-100×*# |
30×50×10 |
吸油φ32，回油φ25 |
注：1、*为过滤精度。若使用介质为水一乙二醇时，滤油车的型号为LUC·BH-63×*或LUCA·BH-63×*，精滤器滤芯的型号为CZX·BH-63×*或CZXA·BH-63×*。
2、为了确保滤油车额定流量，并能正常使用，用户自配油管的内径应符合上表规格：并注意，在工作中吸油管不得有压扁现象，以免油泵损坏，吸油高度差<500mm。
3、指油泵轴封。 |
|
|
|
|
|
|
|
|
（七）滤油车使用与保养维修
1、滤油车在启动时，应注意不能使油泵反转，以免引起油泵轴封吹出导致吸入空气。
2、滤油车在使用过程中，油泵可能吸入空气，影响油泵流量，为了达到滤油车的额定流量以及保证精细滤芯的正常工作，应及时打开排气阀，以便将滤筒中的空气排净（即排气阀出油后），排完空气之后及时关闭排气阀。
3、滤油车使用一段时间后，如因污染物严重堵塞粗过滤器表面而使吸油不畅，引起油泵噪声过大，应停机取出滤芯清洗。
4、精细滤芯在使用一段时间后，易被污染物逐渐堵塞，引起滤筒压力升高，当压力达到0.4MPa时，需及时更换精细滤芯。
5、使用的吸油、出油软管应随时保持清洁。
6、如果滤油车抽不出油，请检查认定：
a、油泵转向是否正确；
b、油箱至吸油口间的各零部件密封是否可靠，吸油口是否离开油面或油液已吸完；
c、粗滤器滤芯是否堵塞。
7、滤油车流量显著减少，请检查认定：
a、粗、精过滤滤芯是否堵塞严重；
b、油泵轴油封是否磨损或因反转而造成吹出。
8、过滤压力突然下降，请检查精细滤芯是否被击穿。 |
