·Q11F系列球阀、Q41F系列球阀（中、低压型）
1.概述
Q11F型、Q41F型球阀是控制管路介质的流通和截止。本系列球阀具有流阻损失小、启闭快、结构紧凑、密封性能好等特点。
2.型号说明
①名称代号：球阀
②连接形式：1－螺纹连接
③闸板结构：1－单闸板
④密封材料：聚四氟乙烯
⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa
⑥阀体材料：未注－铸铁、C－钨碳硼、P－不锈钢（ICr18Ni9Ti）、C－不锈钢（ICr18Ni12Mo2Ti）－黄铜
⑦公称通径：15～65mm
①名称代号：球阀
②连接形式：4－螺纹连接
③闸板结构：1－单闸板
④密封材料：聚四氟乙烯
⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa
⑥阀体材料：未注－铸铁、C－钨碳硼、P－不锈钢（ICr18Ni9Ti）、C－不锈钢（ICr18Ni12Mo2Ti）－黄铜
⑦公称通径：15～200mm

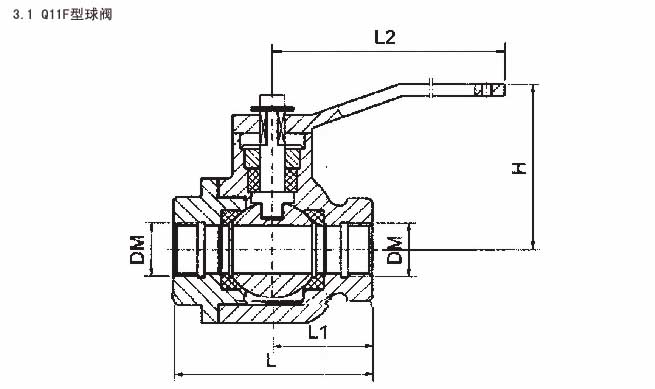

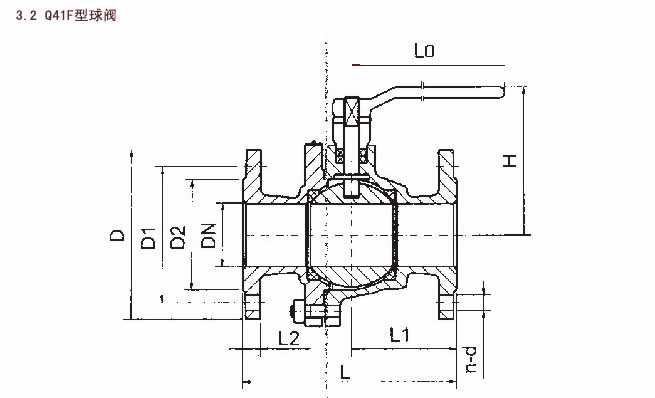

3.外形尺寸
|
型号
（Model） |
DN
（mm） |
基本尺寸（mm） |
|
DM |
L |
L1 |
L2 |
H |
d |
|
Q11F-16※DN15 |
15 |
G1/2 |
90 |
46 |
140 |
76 |
15 |
|
Q11F-16※DN20 |
20 |
G3/4 |
100 |
50 |
160 |
81 |
20 |
|
Q11F-16※DN25 |
25 |
G1 |
115 |
58 |
180 |
92 |
25 |
|
Q11F-16※DN32 |
32 |
G11/4 |
130 |
66 |
200 |
112 |
32 |
|
Q11F-16※DN40 |
40 |
G11/2 |
150 |
77 |
250 |
121 |
40 |
|
Q11F-16※DN50 |
50 |
G2 |
170 |
86 |
300 |
137 |
50 |
|
Q11F-16※DN65 |
65 |
G21/2 |
200 |
102 |
300 |
147 |
60 |
|
型号
（Model） |
DN
（mm） |
|
|
L0 |
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
n-d |
|
Q41F-16※DN15 |
15 |
100 |
130 |
57 |
14 |
103 |
95 |
65 |
45 |
4-14 |
|
Q41F-16※DN20 |
20 |
160 |
140 |
62 |
14 |
112 |
105 |
75 |
55 |
4-14 |
|
Q41F-16※DN25 |
25 |
160 |
150 |
65 |
14 |
123 |
115 |
85 |
65 |
4-14 |
|
Q41F-16※DN32 |
32 |
200 |
165 |
71 |
16 |
150 |
135 |
100 |
78 |
4-18 |
|
Q41F-16※DN40 |
40 |
250 |
180 |
71 |
16 |
156 |
145 |
110 |
85 |
4-18 |
|
Q41F-16※DN50 |
50 |
300 |
200 |
85 |
18 |
172 |
160 |
125 |
100 |
4-18 |
|
Q41F-16※DN65 |
65 |
350 |
220 |
100 |
18 |
197 |
180 |
145 |
120 |
4-18 |
|
Q41F-16※DN80 |
80 |
450 |
250 |
114 |
20 |
222 |
193 |
160 |
135 |
8-18 |
|
Q41F-16※DN100 |
100 |
600 |
280 |
130 |
22 |
286 |
215 |
180 |
155 |
8-18 |
|
Q41F-16※DN125 |
125 |
600 |
320 |
150 |
22 |
286 |
245 |
210 |
180 |
8-18 |
|
Q41F-16※DN150 |
150 |
800 |
360 |
160 |
24 |
297 |
280 |
240 |
210 |
8-23 |
|
Q41F-16※DN200 |
200 |
800 |
457 |
198 |
30 |
325 |
335 |
295 |
265 |
12-23 | | | | |
| | | |
