产品名称：
|
Q*INS系列高压球阀
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
1.型号说明
①名称代号：高压球阀 ②连接方式：1－内螺纹连接式2－外螺纹连接式F－法兰式 ③结构形式：I－直通式 ④密封材料：增强尼龙或聚四氟乙烯 ⑤压力等级：H1－10MPaH2－20MPaH3－31.5MPa ⑥公称通径：10－50MM 2.技术参数
公称压力：31.5MPa 适用介质：矿物油、水－乙二醇和乳化液介质温度：-20℃～+65℃ |
|
|
|
|
1.型号说明
①名称代号：高压球阀 ②连接方式：1－内螺纹连接式2－外螺纹连接式F－法兰式 ③结构形式：I－直通式 ④密封材料：增强尼龙或聚四氟乙烯 ⑤压力等级：H1－10MPaH2－20MPaH3－31.5MPa ⑥公称通径：10－50MM 2.技术参数
公称压力：31.5MPa 适用介质：矿物油、水－乙二醇和乳化液介质温度：-20℃～+65℃ | | |
|
|
|

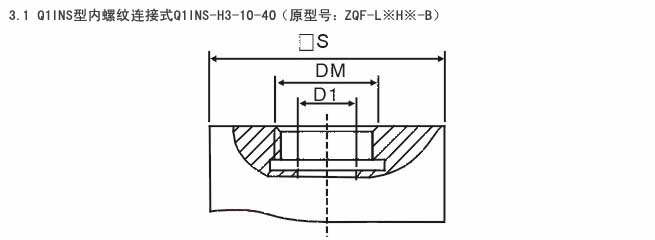

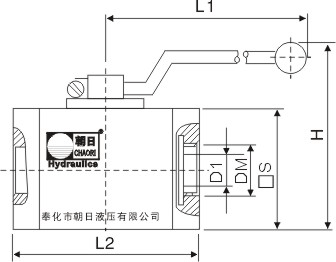

型号
（Model） |
DN
（mm） |
基本尺寸（mm） |
重量
（Kg） |
|
L1 |
L2 |
L3 |
H |
D1 |
□S |
DM |
|
Q1INS-H3-10 |
10 |
130 |
80 |
15 |
86 |
10 |
52 |
M18×1.5 |
1.6 |
|
Q1INS-H3-15 |
15 |
130 |
90 |
18 |
90 |
15 |
56 |
M22×1.5 |
2.2 |
|
Q1INS-H3-20 |
20 |
170 |
100 |
20 |
110 |
20 |
65 |
M27×2 |
3.3 |
|
Q1INS-H3-25 |
25 |
170 |
110 |
21 |
120 |
24 |
75 |
M33×2 |
4.2 |
|
Q1INS-H3-32 |
32 |
210 |
120 |
24 |
135 |
30 |
88 |
M42×2 |
6.6 |
|
Q1INS-H3-40 |
40 |
210 |
135 |
26 |
142 |
38 |
96 |
M48×2 |
9.50 |
|
|
|
|
|

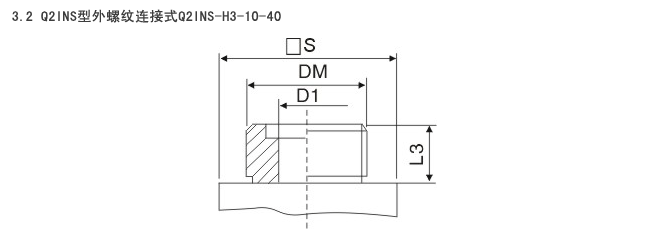

型号
（Model） |
DN
（mm） |
基本尺寸（mm） |
重量
（Kg） |
|
L1 |
L2 |
L3 |
H |
D1 |
□S |
DM1 |
DM2 |
|
Q2INS-H3-10 |
10 |
130 |
106 |
18 |
86 |
10 |
52 |
M18×1.5 |
M18×1.5 |
2.1 |
|
Q2INS-H3-20 |
20 |
170 |
125 |
20 |
110 |
20 |
65 |
M27×2 |
M27×2 |
2.2 |
|
Q2INS-H3-25 |
25 |
170 |
139 |
23 |
120 |
24 |
75 |
M42×2 |
M33×2 |
4.7 |
|
Q2INS-H3-32 |
32 |
210 |
164 |
30 |
135 |
30 |
88 |
M60×2 |
M42×2 |
7.8 |
|
Q2INS-H3-40 |
40 |
210 |
180 |
30 |
142 |
38 |
96 |
M60×2 |
M48×2 |
9.5 | |
|

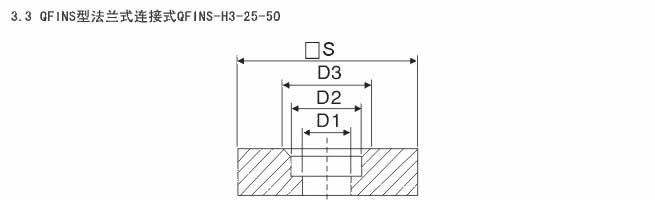

型号
（Model） |
DN
（mm） |
基本尺寸（mm） |
重量
（Kg） |
|
L1 |
L2 |
L3 |
H |
D1 |
D2 |
D3 |
□S |
|
QFINS-H3-25 |
25 |
170 |
106 |
14 |
120 |
24 |
35 |
45 |
75 |
4.3 |
|
QFINS-H3-32 |
32 |
210 |
120 |
16 |
135 |
30 |
43 |
55 |
88 |
6.8 |
|
QFINS-H3-40 |
40 |
210 |
136 |
18 |
142 |
38 |
52 |
63 |
96 |
9.9 |
|
QFINS-H3-50 |
50 |
250 |
148 |
20 |
170 |
48 |
65 |
75 |
120 |
10.7 | | | | |
| |
|
|
|
|
