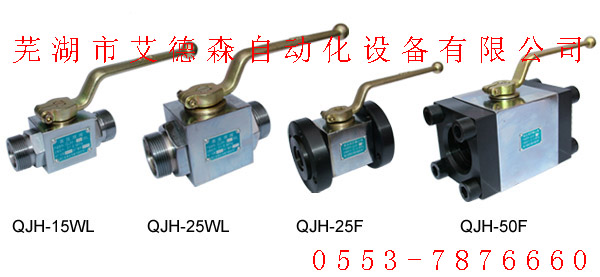

QJH系列高压球芯截止阀

图形符号

型号说明

① 系列代号Series Code：QJH系列高压球芯截止阀
② 压力等级Pressure Grade：H-32MPa
③ 公称通径Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 连接形式Joint Model：B-板式、F-法式、NL-内螺纹连接、WL-外螺纹连接

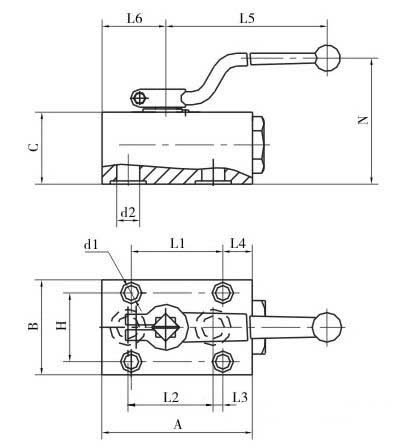

外形尺寸

型号	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38

型号	D	L	L1	L2	H	F	E	N
QJH-50F1	Ф62	170	30	17	104	118	55	240
QJH-65F1	Ф77	220	45	22	126	132	67	—
QJH-80F1	Ф91	240	45	25	139	142	75	—

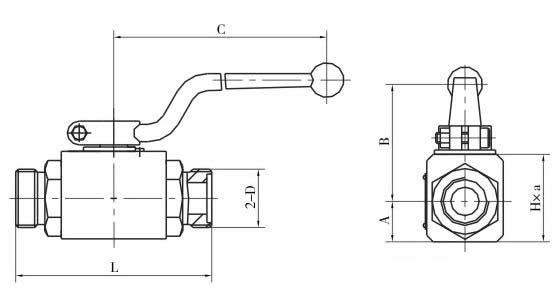

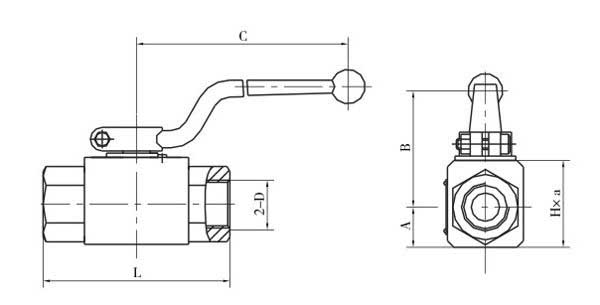

内螺纹连接尺寸：

型号

A

B

C

L

H×a

2-D

QJH-06NL

13.5

27

105

67

33×26

M16×1.5

QJH-10NL

16

40

105

76

36×32

M18×1.5

QJH-15NL

19

45

147

88

45×38

M27×2

QJH-20NL

25

46

185

100

55×48

M33×2

QJH-25NL

28.5

59

185

116

64×57

M42×2

QJH-32NL

37.5

74

240

130

84×75

M48×2

QJH-40NL

42.5

88

240

140

95×85

M60×2

外螺纹连接尺寸：

型号

A

B

C

L

H×a

2-D

QJH-06WL

13.5

27

105

71

33×26

M16×1.5

QJH-10WL

16

40

105

86

36×32

M22×1.5

QJH-1WNL

19

45

147

96

45×38

M30×1.5

QJH-20WL

25

46

185

112

55×48

M36×2

QJH-25WL

28.5

59

185

122

64×57

M42×2

QJH-32WL

37.5

74

240

145

84×75

M52×2

QJH-40WL

42.5

88

240

163

95×85

M60×2

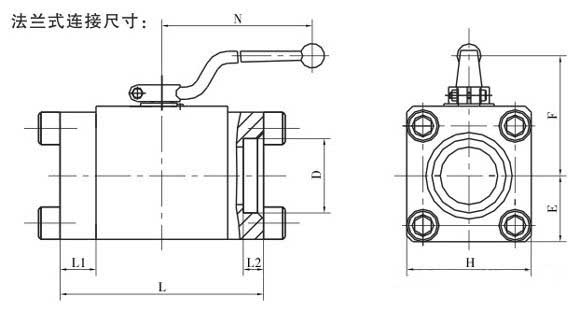

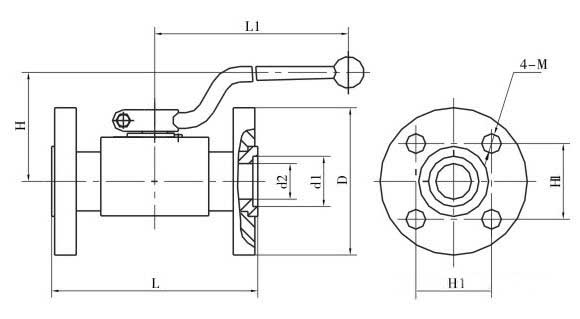

法兰式连接尺寸：

型号

L

L1

H

H1

D

d1

d2

M

QJH-10F

103

105

44

36

Ф68

Ф22

Ф10

M10

QJH-15F

113

147

46

40

Ф75

Ф24

Ф15

M10

QJH-20F

117

185

48

42

Ф78

Ф30

Ф20

M10

QJH-25F

133

185

56

56

Ф100

Ф35

Ф23

M12

QJH-32F

145

240

63

62

Ф110

Ф45

Ф32

M12

QJH-40F

175

240

74

73

Ф130

Ф50

Ф38

M16
