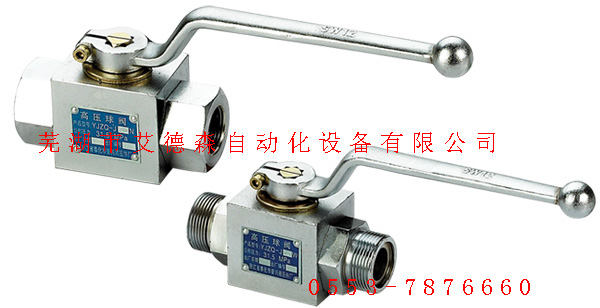

YJZQ系列高压球阀

图形符号 技术参数 公称压力：31.5MPa 适用介质：液压油 外形尺寸

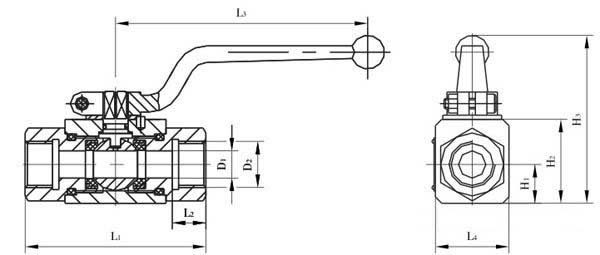

内螺纹连接

型号	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	Ф10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	Ф15	M22×1.5	86	16	147	38	19	45	80
YJZQ-J20N	Ф20	M27×2	108	18	185	48	25	55	101
YJZQ-J25N	Ф25	M33×2	116	20	185	57	28.5	64	111
YJZQ-J32N	Ф32	M42×2	136	22	240	75	37.5	84	134
YJZQ-J40N	Ф40	M48×2	148	24	240	85	42.5	95	165
YJZQ-J50N	Ф50	M64×2	180	26	240	104	52	112.5	180

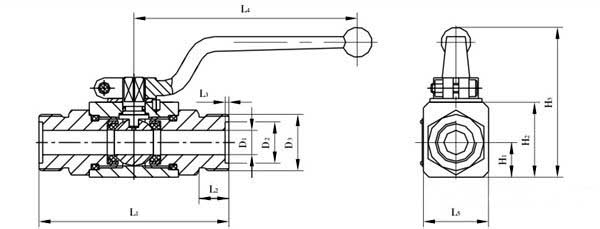

外螺纹连接

型号	D1	D2	D3	L1	L2	L3	L4	L5	H1	H2	H3
YJZQ-J10W	Ф10	Ф20	M27×1.5	94	16	2	105	32	16	36	76
YJZQ-J15W	Ф15	Ф22	M30×1.5	102	16	2	147	38	19	45	80
YJZQ-J20W	Ф20	Ф28	M36×2	124	18	2.5	185	48	25	55	101
YJZQ-J25W	Ф25	Ф35	M42×2	136	20	2.5	185	57	28.5	64	111
YJZQ-J32W	Ф32	Ф40	M52×2	150	20	2.5	240	75	37.5	84	134
YJZQ-J40W	Ф40	Ф50	M64×2	180	24	2.5	240	85	42.5	95	165
YJZQ-J50W	Ф50	Ф60	M72×2	210	26	2.5	240	104	52	112.5	180
