详细说明：

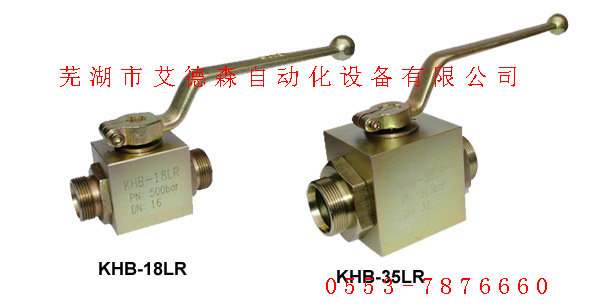

KHB(BKH)、KHM(MKH)系列高压球阀

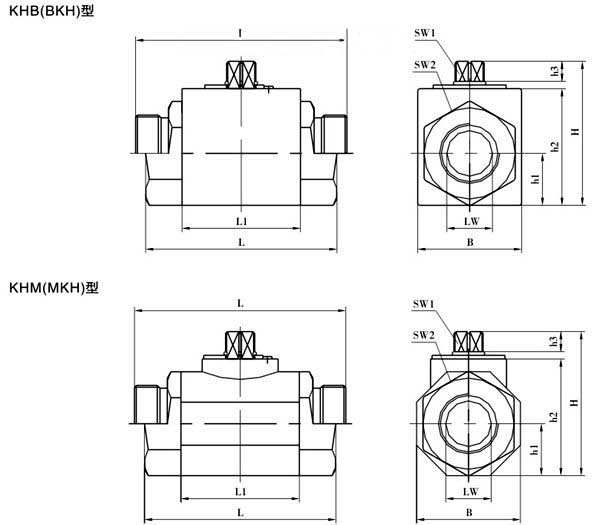

图形符号 型号说明 ① 系列代号：KHB（BKH）系列、KHM（MKH）系列 ② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT** ③ 阀体材料：1-钢、2-不锈钢 ④ 球体材料：1-钢、2-黄铜、3-不锈钢 ⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃ ⑥ 其他密封：2-丁晴橡胶、4-氟橡胶 ⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄 ⑧ 设计序号：由生产商定 ⑨ 表面处理：空白-磷化、G-电镀黄锌 外形尺寸 尺寸表 连接口略图: 简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-M16×1.5 500 06 06 11 M16×1.5 11 69 40 26 45 13.5 33 8 09 22 KHB-M22×1.5 500 08 08 16 M22×1.5 12 76 42 32 49 16 36 10 09 27 KHB-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 10 09 27 KHB-M30×1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 11 09 32 KHB-M36×2 315 20 20 30 M36×2 15 103 60 48 70 25 55 11 12 41 KHB-M42×2 315 25 23 35 M42×2 18 116 65 57 79 28.5 64 11 12 50 KHB-M52×2 315 32 32 40 M52×2 20 149 84 75 101 37.5 84 12 14 60 KHB-M60×2 315 40 38 45 M60×2 22 174 91 85 112 42.5 95 12 14 70 简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-G1/8 500 04 06 ／ G1/8 10 69 40 26 45 13.5 33 8 09 22 KHB-G1/4 500 06 06 ／ G1/4 14 69 40 26 45 13.5 33 8 09 22 KHB-G3/8 500 10 10 ／ G3/8 14 72 42 32 49 16 36 10 09 27 KHB-G1/2 500 13 12 ／ G1/2 16 83 48 35 49 17 40 10 09 30 KHB-G1/2 400 16 15 ／ G1/2 16 83 48 38 61 19 45 11 09 32 KHB-G3/4 315 20 20 ／ G3/4 18 95 60 48 70 25 55 11 12 41 KHB-G1 315 25 25 ／ G1 21 113 65 57 79 28.5 64 11 12 50 KHB-G 11/4 315 32 32 ／ G 11/4 22 110 84 75 101 37.5 84 12 14 60 KHB-G 11/2 315 40 38 ／ G 11/2 24 130 91 85 112 42.5 95 12 14 70 KHB-G2 315 50 48 ／ G2 26 140 100 105 131 52.5 112 12 14 80 简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-NPT1/8 500 04 06 ／ NPT1/8 10 69 40 26 45 13.5 33 8 09 22 KHB-NPT1/4 500 06 06 ／ NPT1/4 14 69 40 26 45 13.5 33 8 09 22 KHB-NPT3/8 500 10 10 ／ NPT3/8 14 72 42 32 49 16 36 10 09 27 KHB-NPT1/2 500 13 12 ／ NPT1/2 16 83 48 35 49 17 40 10 09 30 KHB-NPT1/2 400 16 15 ／ NPT1/2 16 83 48 38 61 19 45 11 09 32 KHB-NPT3/4 315 20 20 ／ NPT3/4 18 95 60 48 70 25 55 11 12 41 KHB-NPT1 315 25 25 ／ NPT1 21 113 65 57 79 28.5 64 11 12 50 KHB-NPT 11/4 315 32 32 ／ NPT 11/4 22 110 84 75 101 37.5 84 12 14 60 KHB-NPT 11/2 315 40 38 ／ NPT 11/2 24 130 91 85 112 42.5 95 12 14 70 KHB-NPT2 315 50 48 ／ NPT2 26 140 100 105 131 52.5 112 12 14 80 简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-06LR 500 04 04 06 M12×1.5 10 67 40 26 45 13.5 33 8 09 22 KHB-08LR 500 06 06 08 M14×1.5 10 67 40 26 45 13.5 33 8 09 22 KHB-10LR 500 08 08 10 M16×1.5 11 74 42 32 49 16 36 10 09 27 KHB-12LR 500 10 10 12 M18×1.5 11 74 42 32 49 16 36 10 09 27 KHB-15LR 500 13 12 15 M22×1.5 12 82 48 35 53 17 40 10 09 30 KHB-15LR 500 12 12 15 M22×1.5 12 82 48 38 61 19 45 11 09 32 KHB-18LR 500 13 12 18 M26×1.5 12 82 48 35 53 17 40 10 09 30 KHB-18LR 400 16 15 18 M26×1.5 12 82 48 38 61 19 45 11 09 32 KHB-22LR 315 20 19 22 M30×2 14 101 60 48 70 25 55 11 12 41 KHB-28LR 315 25 24 28 M36×2 14 108 65 57 79 28.5 64 11 12 50 KHB-35LR 315 32 30 35 M45×2 16 141 84 75 101 37.5 84 12 14 60 KHB-42LR 315 40 36 42 M52×2 16 162 91 85 112 42.5 95 12 14 70 简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-08SR 500 04 05 08 M16×1.5 12 73 40 26 45 13.5 33 8 09 22 KHB-10SR 500 06 06 10 M18×1.5 12 73 40 26 45 13.5 33 8 09 22 KHB-12SR 500 08 08 12 M20×1.5 12 76 42 32 49 16 36 10 09 27 KHB-14SR 500 10 10 14 M22×1.5 14 80 42 32 49 16 36 10 09 27 KHB-16SR 500 13 12 16 M24×1.5 14 86 48 35 53 17 40 10 09 30 KHB-16SR 500 12 12 16 M24×1.5 14 86 48 38 61 19 45 11 09 32 KHB-20SR 500 13 12 20 M30×2 16 90 48 35 53 17 40 10 09 30 KHB-20SR 400 16 15 20 M30×2 16 90 48 38 61 19 45 11 09 32 KHB-25SR 315 20 20 25 M36×2 18 109 60 48 70 25 55 11 12 41 KHB-30SR 315 25 25 30 M42×2 20 120 65 57 79 28.5 64 11 12 50 KHB-38SR 315 32 30 38 M52×2 22 153 84 75 101 37.5 84 12 14 60
