CJZQ系列高压球阀（QJZ型）

·CJZQ系列高压球阀（QJZ型）

1.概述
高压球阀主要用于液压管路中控制油液的流通和截止。本型球阀具有流阻损失小，密封性能可靠、操作方便，外观精美等特点。
本型高压球阀主要由阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件，表面镀铬。同时也提供本型不锈钢球阀。本型高压球阀主要有三种连接方式：外螺纹式，内螺纹式和法兰式。
2.型号说明

①适用：船用或其它液压系统
②名称代号：球型截止阀
③连接方式：F－法兰连接式 L外螺纹连接式 G－内螺纹连接式
④公称通径：6-80MM
⑤压力等级：H31.5MPa F-20MPa

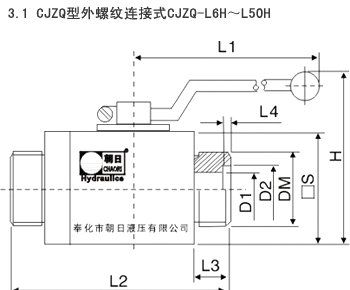

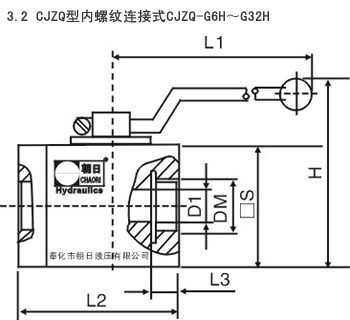

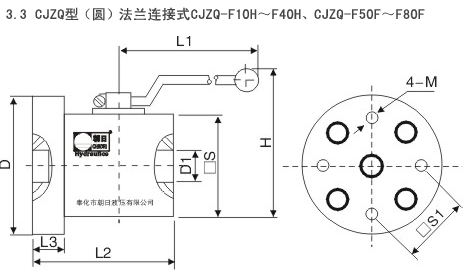

3.外形尺寸

型号（Model）	DN （mm）	基本尺寸									重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	L4	H	D1	D2	□S	DM	重量（Kg）
CJZQ-L6H	6	100	82	12	1.28	76	6	11	44	M16×1.5	0.7
CJZQ-L8H	8	100	86	14	1.97	76	8	16	44	M22×1.5	1.0
CJZQ-L10H	10	130	100	16	1.97	86	10	20	52	M27×1.5	1.8
CJZQ-L15H	15	130	105	18	1.97	90	15	25	56	M30×1.5	2.0
CJZQ-L20H	20	170	121	20	1.97	110	20	30	65	M36×2	3.1
CJZQ-L25H	25	170	135	22	1.97	120	24	35	75	M42×2	4.0
CJZQ-L32H	32	210	160	24	1.97	135	30	40	88	M52×2	7.3
CJZQ-L40H	40	210	180	26	1.97	142	38	50	96	M60×2	8.8
CJZQ-L50H	50	250	205	28	2.75	170	48	60	120	M72×2	15.5

型号（Model）	DN （mm）	基本尺寸							重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	H	D1	□S	DM	重量（Kg）
CJZQ-G6H	6	100	68	12	76	6	44	M14×1.5	0.7
CJZQ-G8H	8	100	70	14	76	8	44	M16×1.5	1.0
CJZQ-G10H	10	130	88	16	86	10	52	M18×1.5	1.8
CJZQ-G15H	15	130	91	18	90	15	56	M27×2	2.0
CJZQ-G20H	20	170	100	20	110	20	65	M33×2	3.2
CJZQ-G25H	25	170	111	22	120	34	75	M42×2	4.2
CJZQ-G32H	32	210	131	24	135	30	88	M48×2	7.6

型号（Model）	DN （mm）	基本尺寸									重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	H	D1	□S	□S1	4-M	D	重量（Kg）
GJZQ-F10H	10	130	70	22	86	10	52	33	M8	73	2.1
GJZQ-F15H	15	130	75	22	90	15	56	36	M8	78	2.7
GJZQ-F20H	20	170	85	22	110	20	65	42	M10	88	3.8
GJZQ-F25H	25	170	96	28	120	24	75	51.6	M12	98	5.3
GJZQ-F32H	32	210	106	28	135	30	88	62	M14	128	7.6
GJZQ-F40H	40	210	125	36	142	38	96	66	M16	130	8.3
GJZQ-F50H	50	250	146	36	170	48	120	83.4	M20	156	17.0
GJZQ-F65H	65	290	170	45	185	60	135	96	M22	178	20
GJZQ-F80H	80	290	185	45	210	70	160	113.1	M24	218	46.6
