电液动阀

一、用途

电液动阀是电磁阀与液动阀的组合。电磁滑阀起先导阀作用，通过它的控制液流换向来改变液动阀的位置，液动阀换向的快慢可用控制油路中的单向节流阀调节。
电磁滑阀既能实现换向的缓冲，避免液压系统的换向冲击，同时又能用较小的电磁铁控制较大的液流，所以在流量较大的系统中常被采用作为换向元件，电液动滑阀只有四通。
湿式电液动阀连接尺寸与干式电液动阀相同。
P为液动阀的进油口，A、B至油缸两端，O为液动阀回油路，K为电磁先导阀进油口，L为电液先导阀回油口，(L应直接通回油箱，不应通过任何背压阀，亦避免与主回油O连通。)

二、主要技术参数

型号		流量 L/min	压力 MPa	压力损失 MPa	泄漏 ml/min	控制压力 MPa	换向时间 S	电磁推力	电压 ±15%
管式	板式
24D/D₂Y-25Z	24D/D₂Y-25BZ	25	6.3	<0.25	40	0.3～6.3	可调	30	220
34D/D₂Y-25Z (H.Y.P.M)	34D/D₂Y-25Z (H.Y.P.M)
24E/E₂Y-25Z	24E/E₂Y-25BZ							40	24
34E/E₂Y-25Z (H.Y.P.M)	34E/E₂Y-25BZ (H.Y.P.M)
24D/D₂Y-63Z	24D/D₂Y-63	63		<0.35	50			30	220
34D/D₂Y-63Z (H.Y.P.M)	34D/D₂Y-63Z (H.Y.P.M)
24E/E₂Y-63Z	24E/E₂Y-63BZ							40	24
34E/E₂Y-63Z (H.Y.P.M)	34E/E₂Y-63BZ (H.Y.P.M)
24D/D₂Y-100Z	24D/D₂Y-100BZ	100		<0.45	70			30	220
34D/D₂Y-100Z (H.Y.P.M)	34D/D₂Y-100BZ (H.Y.P.M)
24E/E₂Y-100Z	24E/E₂Y-100Z							40	24
34E/E₂Y-100Z (H.Y.P.M)	34E/E₂Y-100BZ (H.Y.P.M)
24D/D₂Y-160Z	24D/D₂Y-160BZ	160		<0.45	70			30	220
34D/D₂Y-160Z (H.Y.P.M)	34D/D₂Y-160BZ (H.Y.P.M)
24E/E₂Y-160Z	24E/E₂Y-160BZ							40	24
34E/E₂Y-160Z (H.Y.P.M)	34E/E₂Y-160BZ (H.Y.P.M)

三、外形尺寸

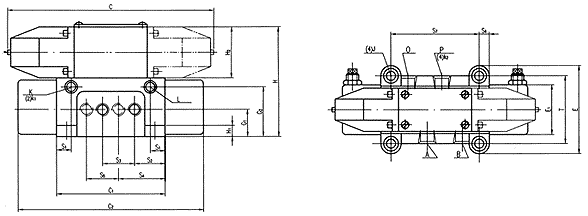

管式

注：湿式电液阀连接尺寸与下列同流量相同。

交流二、三位

型号	尺寸毫米																				安装螺钉
	C	E	H	C₁	C₂	E₁	H₁	H₂	S₁	S₂	S₃	S₄	S₅	S₆	S₇	T	G₁	G₂	K₁	K₂	J
24DY-25Z	173	104	132	132	236	60	15	62	22	39	36	57	36	14	104	80	32.5	60	Z^1/8"	Z^3/8"	M8X22
34DY-25Z (H.Y.P.M)	270
24DY-63Z	173	112	138	142	246	68	15	62	20	39	44	61	45	13.5	115	88	35	64	Z^1/8"	Z^3/4"	M10X25
34DY-63Z (H.Y.P.M)	270
24DY-100Z	173	120	155	170	274	85	20	62	28	43	56	71	56	14	142	96	46	82	Z^1/8"	Z1"	M10X35
34DY-100Z (H.Y.P.M)	270
24DY-160Z	173	130	179	216	346	120	20	62	40	60	64	92	64	15	186	105	50	92	Z^1/8"	Z1^1/4"	M12X40
34DY-160Z (H.Y.P.M)	270

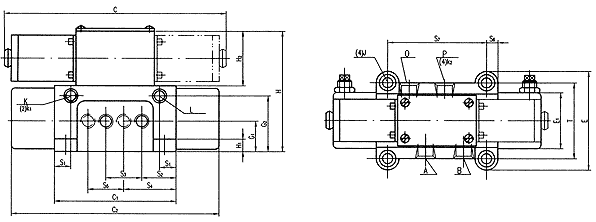

直流二、三位

型号	尺寸毫米																				安装螺钉
	C	E	H	C₁	C₂	E₁	H₁	H₂	S₁	S₂	S₃	S₄	S₅	S₆	S₇	T	G₁	G₂	K₁	K₂	J
24EY-25Z	173	104	132	132	236	60	15	62	22	39	36	57	36	14	104	80	32.5	60	Z^1/8"	Z^3/8"	M8X22
34EY-25Z (H.Y.P.M)	270
24DY-63Z	173	112	138	142	246	68	15	62	20	39	44	61	45	13.5	115	88	35	64	Z^1/8"	Z^3/4"	M10X25
34EY-63Z (H.Y.P.M)	270
24EY-100Z	173	120	155	170	274	85	20	62	28	43	56	71	56	14	142	96	46	82	Z^1/8"	Z1"	M10X35
34EY-100Z (H.Y.P.M)	270
24EY-160Z	173	130	179	216	346	120	20	62	40	60	64	92	64	15	186	105	50	92	Z^1/8"	Z1^1/4"	M12X40
34EY-160Z (H.Y.P.M)	270

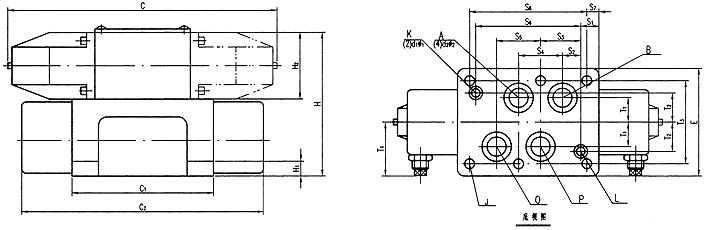

板式

交流二、三位

注：160升/分以下为4个安装螺钉，160升/分为6个安装螺钉。

型号	尺寸毫米																							安装螺钉
	C	E	H	C₁	C₂	H₁	H₂	S₁	S₂	S₃	S₄	S₅	S₆	S₇	S₈	T₁	T₂	T₃	T₄	d₁	Φ₁	d₂	Φ₂	J
24DY-25BZ	173	104	132	132	236	15	62	22	17	35	36	36	88	14	104	20	20	80	66	Φ6	Φ12	Φ12	Φ20	M8X22
34DY-25BZ (H.Y.P.M)	270
24DY-63BZ	173	112	138	142	246	15	62	20	19	41	44	45	102	13.5	115	24	24	88	66	Φ6	Φ12	Φ18	Φ28	M10X25
34DY-63Z (H.Y.P.M)	270
24DY-100BZ	173	120	160	170	274	20	62	28	15	43	56	56	114	14	142	25	28	96	66	Φ6	Φ12	Φ24	Φ40	M10X35
34DY-100BZ (H.Y.P.M)	270
24DY-160BZ	173	130	162	216	346	20	62	40	20	52	64	64	136	15	186	36	38	105	66	Φ7	Φ16	Φ28	Φ40	M12X40
34DY-160BZ (H.Y.P.M)	270

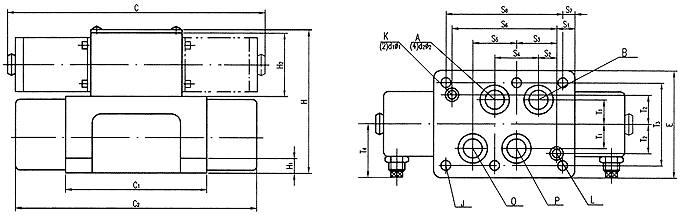

直流二、三位

注：160升/分以下为4个安装螺钉，160升/分为6个安装螺钉。

型号	尺寸毫米																							安装螺钉
	C	E	H	C₁	C₂	H₁	H₂	S₁	S₂	S₃	S₄	S₅	S₆	S₇	S₈	T₁	T₂	T₃	T₄	d₁	Φ₁	d₂	Φ₂	J
24EY-25BZ	173	104	132	132	236	15	62	22	17	35	36	36	88	14	104	20	20	80	66	Φ6	Φ12	Φ12	Φ20	M8X22
34EY-25BZ (H.Y.P.M)	270
24EY-63BZ	173	112	138	142	246	15	62	20	19	41	44	45	102	13.5	115	24	24	88	66	Φ6	Φ12	Φ18	Φ28	M10X25
34EY-63Z (H.Y.P.M)	270
24EY-100BZ	173	120	160	170	274	20	62	28	15	43	56	56	114	14	142	25	28	96	66	Φ6	Φ12	Φ24	Φ40	M10X35
34EY-100BZ (H.Y.P.M)	270
24EY-160BZ	173	130	162	216	346	20	62	40	20	52	64	64	136	15	186	36	38	105	66	Φ7	Φ16	Φ28	Φ40	M12X40
34EY-160BZ (H.Y.P.M)	270
