QA型单向调速阀

概述：

Q型系列调速阀由减压型压力补偿装置和节流装置组成。QA型系列单向调速阀由Q型系列调速阀和单向元件组成，它们工作可靠，性能稳定，具有结构紧凑等优点。在液压系统中能调节和稳定油路流量，使执行元件得到较稳定的工作速度。因它们有压力补偿装置，所以流经阀的流量不随负载压力变化而变化，系统调节刚度大。单向调速阀反向流动时，油流经单向阀自由流出，以减少压力损失。为减小流量调节力矩，本系列阀设有泄油口。

一、流量需调整时，应先将锁紧螺铭朝左旋松，然后旋转调节螺母到所需要的流量（右

旋时流量增大，左旋时流量降低），待流量稳定后，右旋锁紧螺帽锁住调节螺母。

二、 Q型系列调速阀和QA型系列单向调速阀P1口为进油口，P2口为油口。L口为泄

油口。泄油口应单独接回路箱。安装底板的尺寸按照流量控制阀的安装底板样本。

符号

型号说明：

Q	－	H	8
①		②	③	④

①－－－元件名称：

　　　　Q＝调速阀

　　　　QA＝单向调速阀

②－－－公称压力：H＝31.5MPa

③－－－公称通径（mm）：8、10、20、32

④－－－连接方式：板式连接（无标记）

调速阀

Q型调速阀
QA型单向调速阀

概述：
Q型系列调速阀由减压型压力补偿装置和节流装置组成。QA型系列单向调速阀由Q型系列调速阀和单向元件组成，它们工作可靠，性能稳定，具有结构紧凑等优点。在液压系统中能调节和稳定油路流量，使执行元件得到较稳定的工作速度。因它们有压力补偿装置，所以流经阀的流量不随负载压力变化而变化，系统调节刚度大。单向调速阀反向流动时，油流经单向阀自由流出，以减少压力损失。为减小流量调节力矩，本系列阀设有泄油口。

流量需调整时，应先将锁紧螺铭朝左旋松，然后旋转调节螺母到所需要的流量（右旋时流量增大，左旋时流量降低），待流量稳定后，右旋锁紧螺帽锁住调节螺母。

Q型系列调速阀和QA型系列单向调速阀P1口为进油口，P2口为油口。L口为泄油口。泄油口应单独接回路箱。安装底板的尺寸按照流量控制阀的安装底板样本。

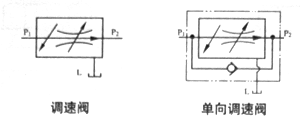

符号:

技术参数：

公称通径(mm)	额定流量L/min	最小稳定流量L/min
8	25	2.5
10	40	4
20	100	10
32	200	20

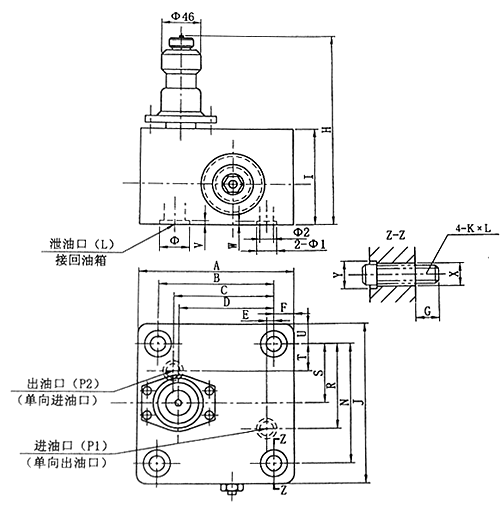

72.外形安装尺寸：

Q型系列调速阀和QA型系列调速阀相同通径的安装尺寸相同。

型号	A	B	C	D	E	F	G	H	I	J	N	R	S
Q－H8	105	82.6	52.4	48	11.1	11.2	11	140	68	109	76.2	54	38.1
Q－H10	124	101.6	88.9	67	12.7	11.2	16	157	85	135	101.6	71.4	50.8
Q－H20	165	133.4	104.8	100	12.7	15.8	27	192	120	188	146	104.8	73
Q－H32	224	177.8	144.5	133	17.5	23.1	31	222	150	254	196.8	144.5	98.4

T	U	V	W	X	Y	4－M×1	2－Φ1	Φ2	Φ
9.5	11.9	1.8	1.8	Φ9	Φ15	M8×70	Φ16	Φ8	Φ30
20.6	11.2	2.4	1.8	Φ11	Φ18	M10×90	Φ20	Φ12	Φ37
22.2	16	2.4	2.4	Φ18	Φ28	M16×130	Φ30	Φ20	Φ45
34.9	23.1	2.4	2.4	Φ22	Φ35	M20×160	Φ37	Φ28	Φ55

技术参数：

公称通径(mm)	额定流量L/min	最小稳定流量L/min
8	25	2.5
10	40	4
20	100	10
32	200	20
