节流阀L-H10L,LA-H10L,L-H20L,LA-H20L
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
| L及LA型节流阀 |
 |
用途 |
|
L型系列节流阀和LA型系列单向节流阀均为简易式流量控制阀，采用滑阀式结构，流量高速为手调式。它们结构简单工作可靠；同时在阀芯二端应用液压平衡原理，因此调节力矩小操作轻松；在液压系统中对油路进行节流调速，以改变执行元件的工作速度；单向节流阀反向流动时，油流通过阀芯压缩弹簧，使阀口过流面积至最大成为单向阀油流通自由通过，以减少压力损失。 节流阀L-H10L,LA-H10L,节流阀L-H20L,LA-H20L |
| |
图形符号 |
|
L型系统节流阀 |
LA型系列单向节流阀 |
|
 |
 |
| |
技术规格 |
|
| 型号 |
工作压力 MPa |
公称通径 mm |
公称流量 L/min |
流量调节范围 L/min |
| L-H10L, LA-H10L |
0.6～31.5 |
10 |
40 |
1.6～40 |
| L-H20L, LA-H20L |
20 |
100 |
3～100 | |
| |
外形尺寸 |
|

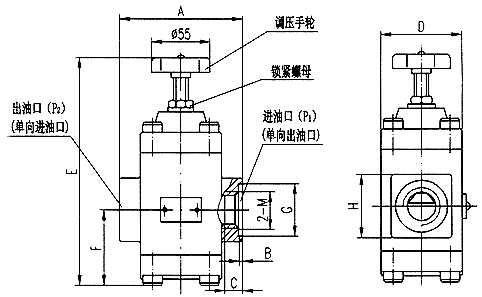

管式 |
|
 |
|
| 型号 |
公称通径 mm |
尺寸 mm |
| A |
B |
C |
D |
E |
F |
G |
H |
M |
| L-H10L |
10 |
84 |
1 |
13 |
65 |
177 |
61 |
Φ31 |
40 |
M22X1.5 |
| LA-H10L |
10 |
84 |
1 |
13 |
65 |
177 |
61 |
Φ31 |
40 |
M22X1.5 |
| L-H20L |
20 |
110 |
1 |
18 |
18 |
207 |
71 |
Φ44 |
58 |
M33X2 |
| LA-H20L |
20 |
110 |
1 |
18 |
18 |
207 |
71 |
Φ44 |
58 |
M33X2 | |
|

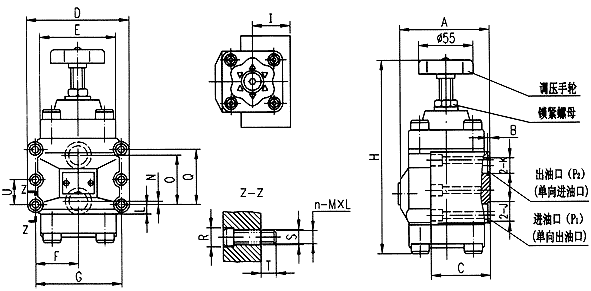

板式 |
|
 |
|
| 型号 |
公称通径 mm |
尺寸 mm |
| A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
2MXL |
N |
O |
Q |
R |
S |
T |
U |
| L-H10 |
10 |
77 |
1.8 |
65 |
90 |
65 |
33.3 |
66.7 |
177 |
38.5 |
Φ22 |
Φ13 |
13.5 |
4-M10X75 |
7.1 |
35.7 |
42.9 |
Φ17 |
11 |
15 |
0 |
| LA-H10 |
10 |
77 |
1.8 |
65 |
90 |
65 |
33.3 |
66.7 |
177 |
38.5 |
Φ22 |
Φ13 |
13.5 |
4-M10X75 |
7.1 |
35.7 |
42.9 |
Φ17 |
11 |
15 |
0 |
| L-H20 |
20 |
86 |
2.4 |
54 |
100 |
70 |
39.7 |
79.4 |
207 |
42 |
Φ32 |
Φ20 |
15 |
4-M10X60 |
11.1 |
49.2 |
60.3 |
Φ17 |
11 |
15 |
0 |
| LA-H20 |
20 |
86 |
2.4 |
54 |
100 |
70 |
39.7 |
79.4 |
207 |
42 |
Φ32 |
Φ20 |
15 |
4-M10X60 |
11.1 |
49.2 |
60.3 |
Φ17 |
11 |
15 |
0 | | |
| | |
|
|
|
