详细说明：

流量阀型号意义及使用条件

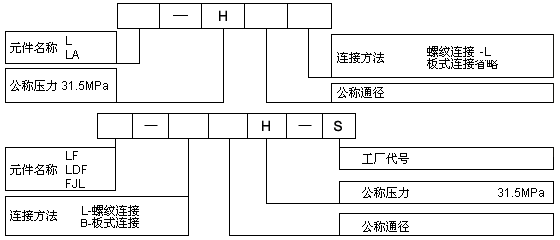

型号意义

元件名称

使用条件

代号	元件名称
L, LF	节流阀
LA, LDF	单向节流阀
FJL	分流集流阀

本系列阀能在31.5MPa压力下正常工作，环境温度-20度至65度；工作介质为20号或30号液压油等。正常油温50度正负5度，运动粘度17-32mm²/S ，过滤精度不得低于30um

LF及LDF型节流阀

用途

节流阀利用通流截面的改变调节通流量，使执行机构获得所需的运动速度，由于节流阀结构简单，节流阀前后的压力差随负载变化而变化，从而影响速度的稳定性，故它只适用于负载变化小或速度稳定性要求不高的液压系统中。节流阀的进出油口可对调。
单向节流阀由单向阀和节流阀并联而成，油流正向通过时可控制油量，反向通过时，单向阀开启，油液迅速从单向阀通过，使执行机构在正反二向具有不同的运动速度。

技术规格

型号	工作压力 MPa	公称通径 mm	公称流量 L/min	流量调节范围 L/min
LF-L/B 10H-S	0.6～31.5	10	40	1.6～40
LDF-L/B 10H-S		10	40	1.6～40
LF-L/B 20H-S		20	100	3～100
LDF-L/B 20H-S		20	100	3～100

外形尺寸

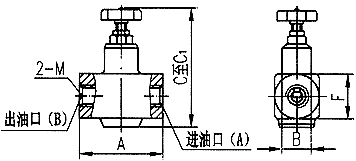

LF管式阀

型号	尺寸 mm
型号	A	B	C～C₁	F	2-M
LF-L10H-S	70	40	116～130	40	18X1.5
LF-L20H-S	100	50	126～141	50	27X2

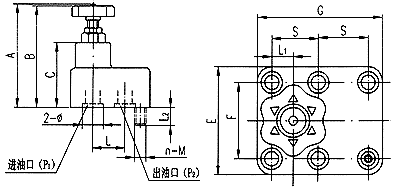

LF板式阀

型号	尺寸 mm
型号	A	B	C	E	F	G	S	L	L₁	L₂	2-Φ	n-M
LF-B10H-S	108	94	58	60	40	80	30	30	15	12	20	6-M8
LF-B20H-S	127	110	71	82	56	94	35	38	16	18	30	4-M12

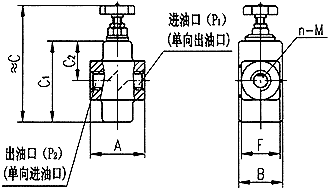

LDF管式阀

型号	尺寸
型号	A	B	≈C	C₁	C₂	F	2-M
LDF-L10H-S	70	40	153	92	53	40	18X1.5
LDF-L20H-S	100	50	184	116	58	50	27X2

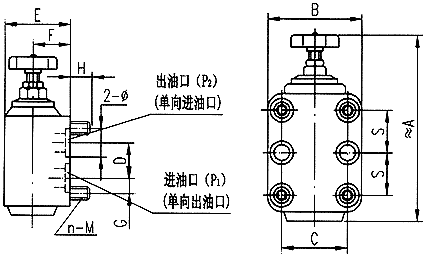

LDF板式阀

型号	尺寸 mm
型号	A	B	C	D	E	F	G	H	S	2-Φ	n-M
LDF-B10H-S	153	60	40	30	55	30	15	13	30	2-20	6-M8
LDF-B20H-S	181	82	58	38	78	40	16	18	35	2-30	4-M12
