产品名称：
|
单向阀I-10B|I-25B|I-63B|I-100B
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
| 一、用途 |
单向阀I-10B,单向阀I-25B,单向阀I-63B,单向阀I-100B单向阀用于液压系统中防止油流反向通过。
P1为进油口，P2为出油口。 |
| 二、主要技术参数 |
| 型号 |
流量 L/min |
压力 MPa |
压力损失 MPa |
重量 kg |
| 管式 |
板式 |
管式 |
板式 |
| I-10 |
I-10B |
10 |
6.3 |
<0.2 |
0.1 |
0.5 |
| I-25 |
I-25B |
25 |
0.25 |
0.6 |
| I-63 |
I-63B |
63 |
0.5 |
1.5 |
| I-100 |
I-100B |
100 |
1.75 |
2 |
| I-160 |
|
160 |
|
| |
| 三、外形尺寸 |

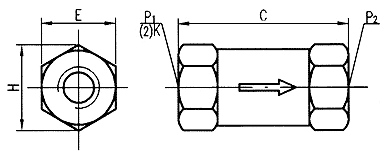

| 管式 |
|
|
| 型号 |
尺寸 毫米 |
| C |
E |
H |
K |
| I-10 |
53 |
22 |
24 |
Z1/4" |
| I-25 |
76 |
30 |
32.5 |
Z3/8" |
| I-63 |
93 |
41 |
44.4 |
Z3/4" |
| I-100 |
106 |
46 |
49.8 |
Z1" |
| I-160 |
130 |
60 |
65 |
Z11/4" | |

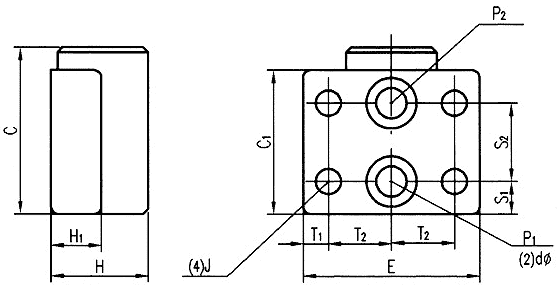

| 板式 |
|
|
| 型号 |
尺寸 毫米 |
安装螺钉 |
| C |
E |
H |
C1 |
H1 |
S1 |
S2 |
T1 |
T2 |
d |
Φ |
J |
| I-10B |
62 |
58 |
30 |
47 |
16 |
11 |
25 |
9 |
20 |
Φ8 |
Φ16 |
M6X18 |
| I-25B |
66 |
70 |
38 |
57 |
20 |
13 |
31 |
10 |
25 |
Φ12 |
Φ20 |
M8X20 |
| I-63B |
108 |
82 |
47 |
84 |
25 |
20 |
44 |
11 |
30 |
Φ18 |
Φ28 |
M8X25 |
| I-100B |
130 |
100 |
60 |
110 |
32 |
27 |
54 |
13 |
37 |
Φ24 |
Φ32 |
M10X35 | | |
| |
|
|
|
