L-10,L-25,L-63,L-100节流阀
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
| 节流阀 |
 |
一、用途 |
|
节流阀是简式流量控制阀，它依靠改变阀的通流截面调节流量，实现工作机构速度无级调速。
节流阀前后的压力差是随负载变化而变化的，所以它只适用于对速度稳定性要求不高的系统中。
P1进油口，P2为回油口 | |
| |
二、主要技术参数 |
|
| 型号 |
流量 L/min |
工作压力 MPa |
压力损失 MPa |
重量 kg |
| 管式 |
板式 |
最大
Max |
最小
Min |
| L-10 |
L-10B |
10 |
0.05 |
0.3～6.3 |
<0.3 |
1.5 |
| L-25 |
L-25B |
25 |
0.07 |
2.5 |
| L-63 |
L-63B |
63 |
0.1 |
3.7 |
| L-100 |
L-100B |
100 |
0.1 |
| |
| |

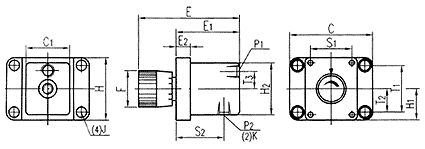

三、外形尺寸 |
|
管式 |
|
 |
|
| 型号 |
尺寸 毫米 |
| C |
E1 |
H |
E |
H1 |
H2 |
S1 |
S2 |
T1 |
T2 |
T3 |
C1 |
K |
J |
F |
E2 |
| L-10 |
94 |
73 |
70 |
114 |
35 |
60 |
78 |
53 |
54 |
27 |
20 |
50 |
Z1/4" |
M6 |
Φ40 |
16 |
| L-25 |
94 |
77 |
72 |
121 |
36 |
74 |
78 |
55 |
54 |
27 |
23 |
35 |
Z3/8" |
18 |
| L-63 |
92 |
99 |
110 |
142 |
45 |
100 |
72 |
74 |
94 |
47 |
36 |
56 |
Z3/4" |
16 |
| L-100 |
92 |
118 |
110 |
154 |
50 |
110 |
76 |
89 |
94 |
42 |
38 |
30 |
Z1" |
15 | |
|

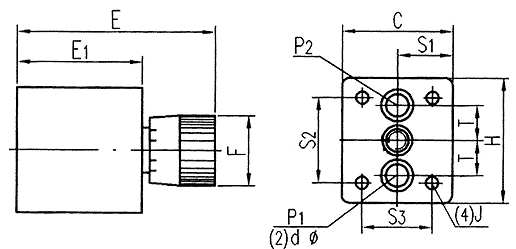

板式 |
|
 |
|
| 型号 |
尺寸 毫米 |
| E |
E1 |
C |
H |
T |
S1 |
S2 |
S3 |
d |
Φ |
J |
F |
| L-10B |
114 |
73 |
54 |
64 |
21 |
27 |
48 |
38 |
Φ8 |
Φ16 |
M6X60 |
Φ40 |
| L-25B |
116 |
75 |
64 |
72 |
23 |
32 |
46 |
40 |
Φ12 |
Φ20 |
M6X50 |
| L-63B |
142 |
98 |
65 |
100 |
30 |
32.5 |
80 |
45 |
Φ18 |
Φ28 |
M8X70 |
| L-100B |
154 |
18 |
70 |
124 |
38 |
35 |
104 |
50 |
Φ22 |
Φ32 |
M10X120 | | |
| |
|
|
|
