详细说明：

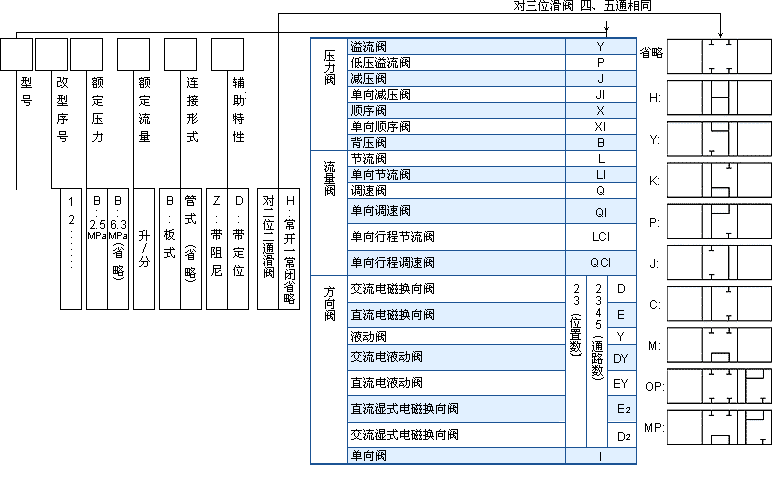

型号说明

溢流阀R

一、用途

溢流阀是压力控制元件，主要功能是维护系统压力恒定，防止系统压力超载。P为进油，O为回油，K为远程调压，P为测量压力接口。

二、主要技术参数

型号		流量 L/min	压力 MPa			重量 kg
管式	板式	流量 L/min	最大	最小	卸荷	重量 kg
Y-10	Y-10B	10	6.3	0.5	0.2	1.6
Y-25	Y-25B	25				2.1
Y-63	Y-63B	63				3
Y-100	Y-100B	100				6.1
Y-160	Y-160B	160				9.7

三、外形尺寸

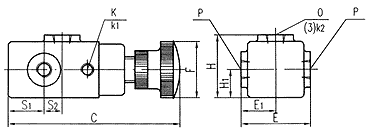

管式

型号	尺寸毫米
型号	C最大	C最小	E	H	S₁	S₂	E₁	H₁	K₁	K₂	F
Y-10	134.5	130	54	49	27	14	27	22	Z ^1/8 "	Z^1/4 "	Φ42
Y-25	144.5	140	60	55	29	18	30	25		Z^3/8 "
Y-63	155.5	151	74	64	34	22	37	27		Z^3/4 "
Y-100	196	191	92	82	41	34	46	36		Z1"	Φ50
Y-160	205	200	100	90	46	38	50	40		Z1^3/4 "	Φ50

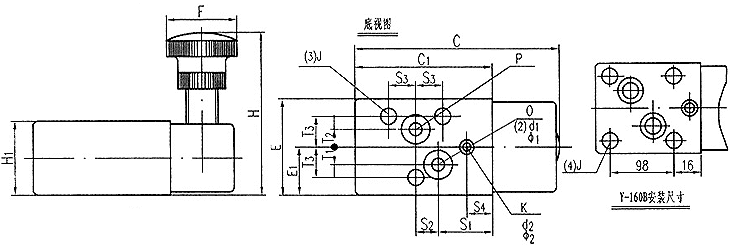

板式

型号	尺寸毫米
型号	C	E	H 最大 Max	H 最小 Min	C₁	E₁	H₁	S₁	S₂	S₃	S₄	T₁	T₂	T₃	d₁	Φ₁	d₂	Φ₂	J	F
Y-10B	107	58	97.5	93	65	29	46	24	14	17	7	11		19	Φ8	Φ16	Φ4	Φ8	M8X50	Φ42
Y-25B	117	66	103.5	99	75	33	52	28	18	19		13		23	Φ12	Φ22			M8X40
Y-63B	128	82	106.5	102	86	41	56	30	22	22		19		29	Φ18	Φ30			M8X45
Y-100B	162	96	128	123	120	48	74	38	38	30		22		34	Φ24	Φ35			M10X60	Φ50
Y-160B	175	110	132	127	130	55	82	42	40			27		40	Φ30	Φ40			M10X70	Φ50

低压溢流阀

一、用途

低压溢流阀用途与溢流阀相同，但因无遥控口，不能用作远程调压或卸荷。
P为进油，O为回油。

二、主要技术参数

型号		流量 L/min	压力 MPa		重量 kg
管式	板式	流量 L/min	最大 Max	最小 Min	重量 kg
P-B10	P-B10B	10	2.5	0.3	1.5
P-B25	P-B25B	25			2
P-B63	P-B63B	63			2.5

三、外形尺寸

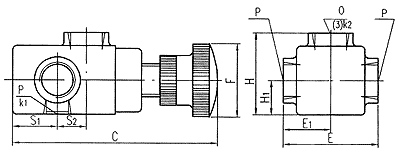

管式

型号	尺寸毫米
型号	C最大	C最小	E	H	S₁	S₂	E₁	H₁	K₁	K₂	F
P-B10	138	130	54	49	27	14	27	22	Z ^1/8 "	Z^1/4 "	Φ42
P-B25	155	140	60	55	29	18	30	25		Z^3/8 "	Φ42
P-B63	173	151	74	64	34	22	37	27		Z^3/4 "	Φ50

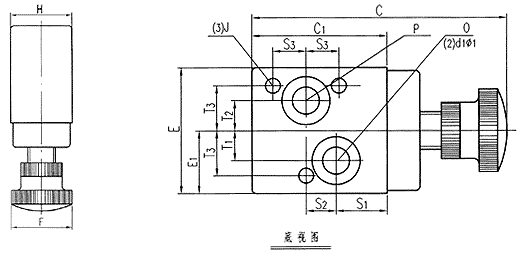

板式

型号	尺寸毫米
型号	C 最大	C 最小	E	H	C₁	E₁	S₁	S₂	S₃	T₁	T₂	T₃	d₁	Φ₁	J	F
P-B10B	138	130	58	46	65	29	24	14	17	11		19	Φ8	Φ16	M8X50	Φ42
P-B10B	155	140	66	52	75	33	28	18	19	13		23	Φ12	Φ22	M8X40	Φ42
P-B10B	173	151	82	56	86	41	30	22	22	19		29	Φ18	Φ30	M8X45	Φ50
