详细说明：

MG/MK型节流阀/单向节流阀 NG 6～30 压力至31.5Mpa 流量至400L/min

用途

MG型节流阀可以双向节流，旋转调节套可改变节流的面积，实现流量调节。
MK型单向节流阀正反流动时可旋转调节套，形成节流口起流量调节作用，反向流动时单向阀开启起单向阀作用。

图型符号

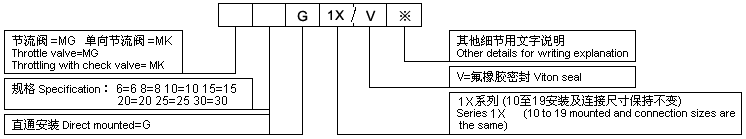

型号说明

技术参数

介质	矿物油 (HL，HLP)按DIN51524 磷酸酯 (HFD-R)
油温范围	-30～+80℃
粘度范围	10～800mm²/s
工作压力	至31.5MPa
MK型阀开启压力	0.05MPa
污染度	油液最高污染等级按NAS1638第9级, 推荐使用滤油器最小过滤精度β10≥75

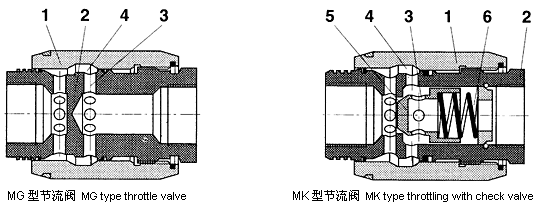

工作原理

MG型和MK型阀是一种与压力和粘度有关的节流阀和单向阀。
MG型(节流阀)
该阀双向节流。油液经侧孔(3)流向阀体(2)和可调阀套(1)之间形成的节流口(4)。旋动阀套(1)可连续改变节流载面。
MK型(单向节流阀)
当油液按节流方向流经阀时，弹簧(6)和油液压力将锥阀芯(5)压向阀座，截断油液，油液经侧孔(3)流向阀体(2)和可调阀套(1)之间形成的节流口(4)。在反方向，作用在锥阀芯(5)上的油液压力，将阀芯从阀座上抬起，允许油液自由流过阀而不受节流作用。同时，流经环状间隙的那部分油液产生自净化效应。

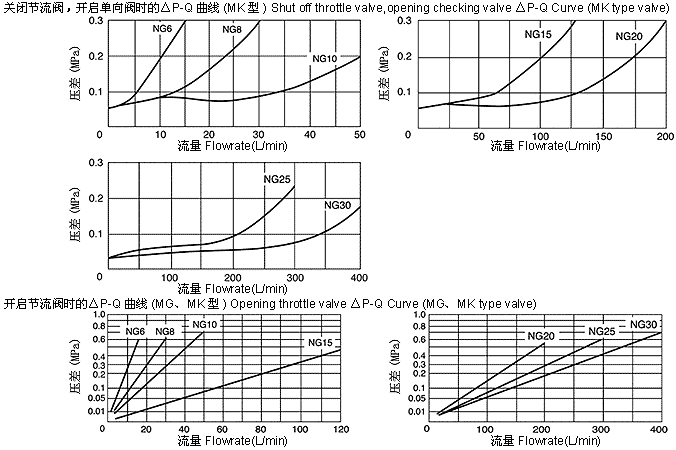

特性曲线(试验条件ν=36mm²/s, t=50℃)

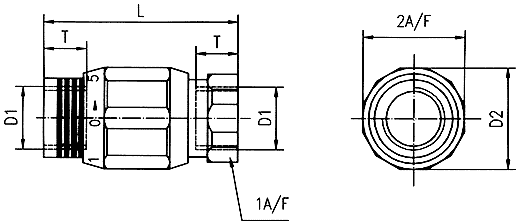

外形尺寸

规格	D1	尺寸 mm					重量 kg
规格	D1	ΦD2	L	1A/F	2A/F	T	重量 kg
6	G1/4", M14X1.5	34	65	22	32	12	0.3
8	G3/8", M18X1.5	38	65	24	36	12	0.4
10	G1/2", M22X1.5	48	80	30	46	14	0.7
15	G3/4", M27X2	58	100	41	55	16	1.1
20	G1", M33X2	72	110	46	70	18	1.9
25	G1¹/4", M42X2	87	130	55	85	20	3.2
30	G1¹/2", M48X2	93	150	60	90	22	4.1
