产品名称：
|
电缆机械专用线速度表
|
|
型 号：
|
DB5-LO
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
 特点
◎ 0.000-9999任意系数设定
◎ 红色高亮数码管
◎ 最大输入频率50KHz
◎ 上下限报警继电器输出
◎ 自由电源电压95V～245V
一、型号及含义
二、频率、转速、线速度测量
|
型 号 |
显示范围 |
报警输出 |
输入阻抗 |
系数设定 |
测量不准确度 |
|
DB5-R0 |
0-99999 |
无 |
≤10KΩ |
1/10/100/1000 |
±0.5%F.S±1Digit |
|
DB5-PR1 |
0-99999 |
单点 |
≤10KΩ |
1/10/100/1000 |
±0.5%F.S±1Digit |
|
DB5-PR2 |
0-99999 |
上下限 |
≤10KΩ |
1/10/100/1000 |
±0.5%F.S±1Digit |
|
DB5-L0 |
0-99999 |
无 |
≤10KΩ |
0.000-99999 |
±0.5%F.S±1Digit |
|
DB5-PL1 |
0-99999 |
单点 |
≤10KΩ |
0.000-99999 |
±0.5%F.S±1Digit |
|
DB5-PL2 |
0-99999 |
上下限 |
≤10KΩ |
0.000-99999 |
±0.5%F.S±1Digit |
三、技术参数
|
输入方式 |
单端输入 |
|
输入频率 |
0∽50KHz |
|
测量速度 |
约2.5次/秒 |
|
溢出显示 |
“----” |
|
显示 |
Red LED（0.56’） |
|
输入电平 |
5V-30V |
|
耐压 |
AC1500V 1min |
|
绝源电阻 |
DC500V≥100MΩ |
|
功耗 |
≤4.5VA |
|
电源 |
95V-245V |
|
重量 |
Abt.500g |
四、连接图
五、外形及开孔尺寸

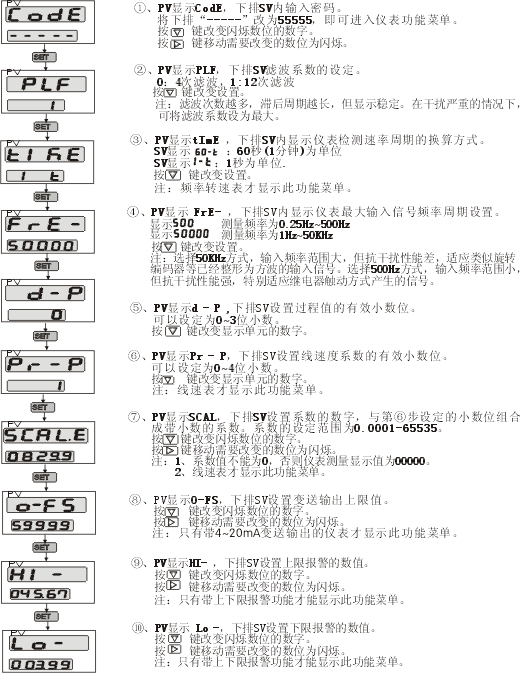

六、菜单功能操作
注： 1、如果仪表单排数码管显示，继续按SET键，即可显示SV设定值菜单。
2、由于仪表功能不同，所以有些菜单不会显示。
七、速率系数值确定 系数值 a = 长度L÷测量周期C ÷码轮齿数 n
假设当机电设备轴承转动6周时,传输带走动了1.54m.
若轴承转动1周,输出1个脉冲信号(码轮齿数为1),则系数设定为:
1.54 m ÷ 6 = 0.2567 这里0.2567就是速率的系数值
若轴承转动1周,输出10个脉冲信号(码轮齿数为10),则系数设定为:
1.54 m ÷ 6 ÷ 10 = 0. 0257 这里0.0257就是速率的系数值
八、输入信号
输入的信号 "ON" 脉冲宽度应大于30uS，若 "ON" 脉冲宽度小于30uS 仪表采样不到信号。

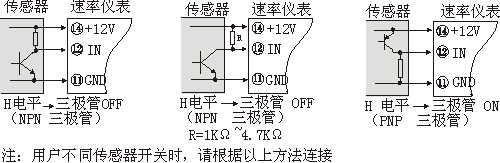

九、频率转速表与传感器开关的连接
十、使用时注意事项 1. 使用前，仪表需通电予热15分钟。
2.适宜使用环境温度0~+40℃，相对湿度85％以下。
3. 本仪表校准时间间隔为一年。
4.若输入信号伴随高频干扰，应在线里用高频过滤器。
5.输入导线不宜过长。如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。
6.若长期存放未使用，请每三个月通电一次，通电时间不少于4小时。
|
|
|
