产品名称：
|
DMF-Z-60S直角式电磁脉冲阀
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
| 用途 |
| |
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90o，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲。 |
| 工作原理 |
| |
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
| |
| |

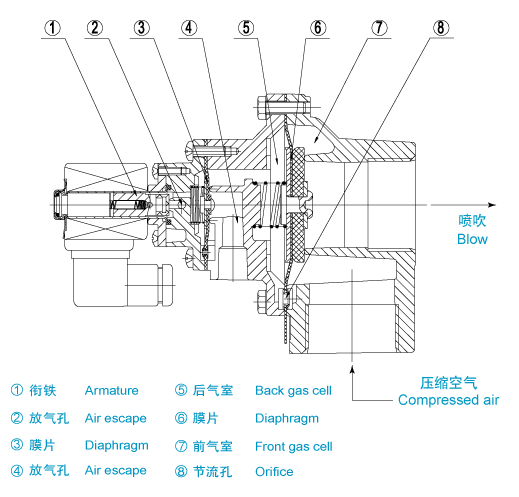

图1 内部结构图 |
|
| |
|
| 型号含义 |
| |
|
DMF |
- |
Z |
- |
X |
- |
S |
- |
X |
|
|
|
|
|
|
|
|
|
|
|
电磁脉冲阀 |
|
直角式 |
|
公称通径 |
|
双膜片 |
|
温度等级
(1.2.3) | |
| 型号规格选择表 |
| |
|
序号 |
型号规格 |
公称通径 |
膜片数 |
出气口连接形式 |
|
|
Inch |
mm |
|
1 |
DMF-Z-20 |
3/4" |
20 |
1 |
G 3/4 " |
0.65kg |
|
2 |
DMF-Z-25 |
1" |
25 |
1 |
G 1" |
0.8kg |
|
3 |
DMF-Z-40S |
1 1/2" |
40 |
2 |
G 1 1/2" |
1.4kg |
|
4 |
DMF-Z-50S |
2" |
50 |
2 |
G 2" |
|
|
5 |

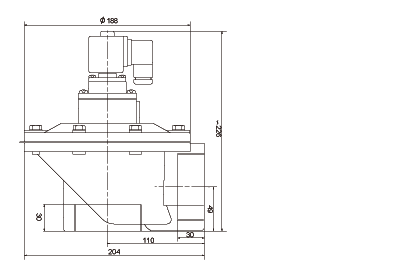

DMF-Z-62S |
2 1/2" |
62 |
2 |
G 2 1/2" |
3.5kg |
|
6 |

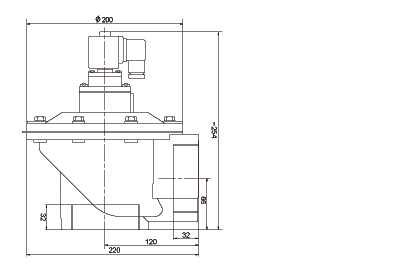

DMF-Z-76S |
3" |
76 |
2 |
G 3 " |
4.3kg |
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
DMF-2L-B |
3/4"" |
20 |
1 |
27 |
| |
| 技术指标 |
| |
|
工作压力 |
0.2MPa-0.6MPa |
|
工作介质 |
清洁空气 |
|
电压 |
DC24V |
AC110V |
AC220V |
|
电流 |
0.8A |
0.46A |
0.23A |
|
温度等级
|
1 |
2 |
3 |
|
-25℃～ 80℃ |
-25℃～ 150℃ |
-25℃～ 230℃ |
|
-13℉～176℉ |
-13℉～302℉ |
|
|
空气相对湿度 |
≤85% |
|
防护等级
|
|
|
膜片寿命 |
|
| |
|
| *由上海市计量测试技术研究院进行试验检测，达到GB4208-93所要求的技术标准。 | | | |
|
|
| 材质说明 |
| |
|
阀体 |
ADC12铝合金 |
|
卡簧 |
304不锈钢 |
|
先导组件 |
430FR不锈钢等材料 |
|
膜片 |
进口丁腈橡胶* |
|
弹簧 |
321不锈钢 |
|
紧固件 |
|
| |
|
| *全部选用优质的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。 | |
|
|
|
