详细说明：

工作原理

　　膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
　　脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
　　脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

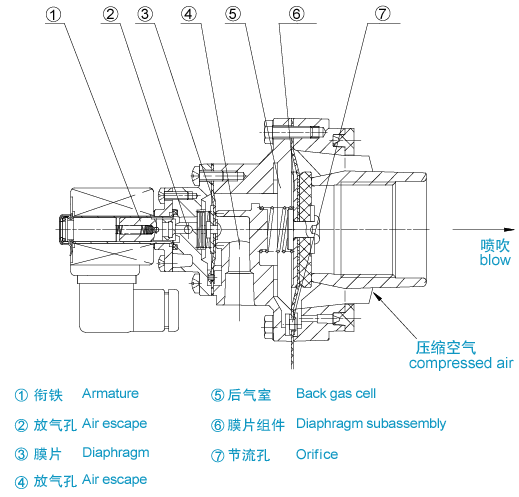

图1 内部结构图

型号含义

DMF	-	Y	-	X	-	S	-	X

电磁脉冲阀		淹没式		公称通径		双膜片		温度等级 (1.2.3)

型号规格选择表

序号	型号规格	公称通径		膜片数	出气口连接形式	重量
序号	型号规格	Inch	mm	膜片数	出气口连接形式	重量
1	DMF-Y-25	1"	25	1	G 1"	0.8kg
2	DMF-Y-40S	1 1/2"	40	2	G 1 1/2"	1.2kg
3	DMF-Y-50S	2"	50	2	60	2.5kg
4	DMF-Y-62S	2 1/2"	62	2	75	3.0kg
5	DMF-Y-76S	3"	76	2	89	3.7kg

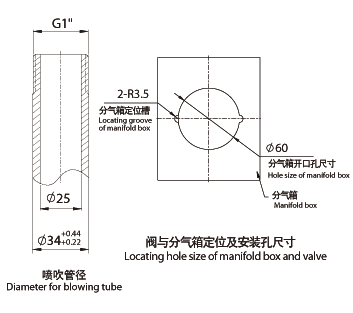

出气口连接管外径公差：+0.22～+0.44

技术指标

工作压力	0.2MPa-0.6MPa
工作介质	清洁空气
电压	DC24V	AC110V	AC220V
电流	0.8A	0.46A	0.23A
温度等级	1	2	3
	-25℃～ 80℃	-25℃～ 150℃	-25℃～ 230℃
	-13℉～176℉	-13℉～302℉	-13℉～446℉
空气相对湿度	≤85%
膜片寿命	喷吹100万次或三年

材质说明

阀体	ADC12铝合金
卡簧	304不锈钢
先导组件	430FR不锈钢等材料
膜片	进口丁腈橡胶*
弹簧	321不锈钢
紧固件	302不锈钢

*全部选用优质的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。

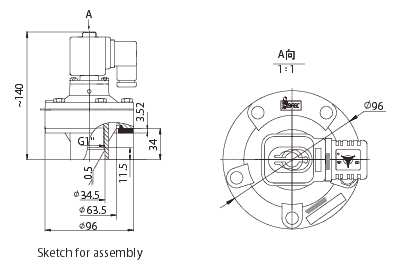

DMF-Y-25S
